1、沸水堆核電站安全性評價背景
要使用事件樹等安全性分析手段進行沸水堆核電站的安全性評估，需要確定不同失效模式（狀態）的初因事件、中間事件傳遞關系。為此，對沸水堆的系統結構和相關風險控制措施及工作原理進行了分析。該沸水反應堆的堆芯內產生了蒸汽/水混合物。與壓水堆核電站不同，沸水堆核電站的運行壓力相對要小得多，也因此會產生大量的沸騰。蒸汽/水混合物從堆芯頂部流出，進入分離器/干燥器區，并沿著蒸汽管道引導至主汽輪機，主汽輪機驅動發電機向電網供電。與壓水堆相比，沸水堆核電站沒有穩壓器和蒸汽生成器，這樣一來，就減少了可能導致喪失冷卻劑的事故（LOCA）而破裂的管道。低壓蒸汽離開主汽輪機后，流入冷凝器，在冷凝器中冷凝為水，然后通過水泵送回反應堆壓力容器（RPV）。冷卻液流經堆芯，因此可以通過再循環泵和噴射泵控制反應堆功率（參見Jinfeng Li）。
以主汽輪機故障為例，如果主汽輪機（TF）發生故障，那么溫度和壓力將升高，并將導致反應堆緊急停堆（RS）安全棒氣動。如果緊急停堆系統失效，硼注入（BI）隨后將氣動。停堆后，任何一側的正常核電廠冷卻系統（NPCD）應氣動，以排出衰變熱。在兩邊都發生故障的情況下，反應堆堆芯隔離冷卻系統（RCIC）應氣動以冷卻核電站。根據上述描述，建立主汽輪機失效為初因事件的事件樹，使用PosVim的事件樹分析模塊，進行安全保護系統的安全性評估。

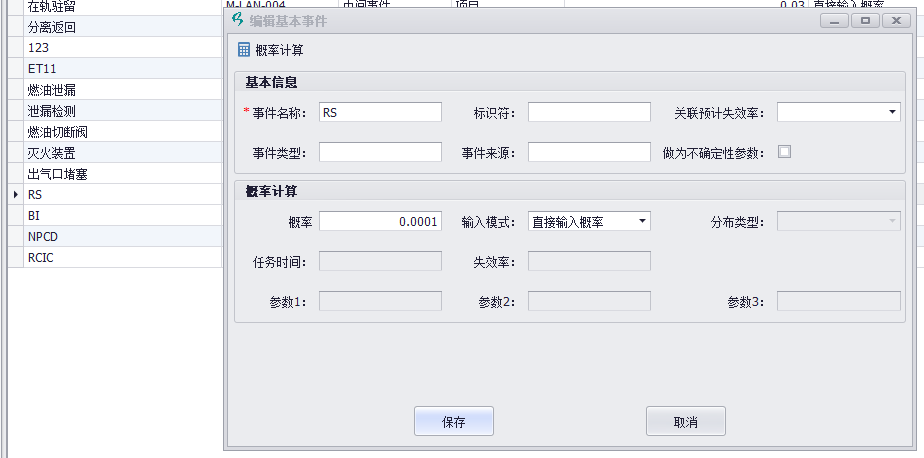

1：定義基本事件。通過上面分析，可知構建事件樹模型時，涉及到使用安全棒的反應堆緊急停堆系統（RS）、硼注入設備（BI）、核電廠冷卻系統（NPCD）、反應堆堆芯隔離冷卻系統（RCIC）。進入PosVim的基礎數據的基本事件模塊，添加上述基本事件以及初因事件TF——主汽輪機。

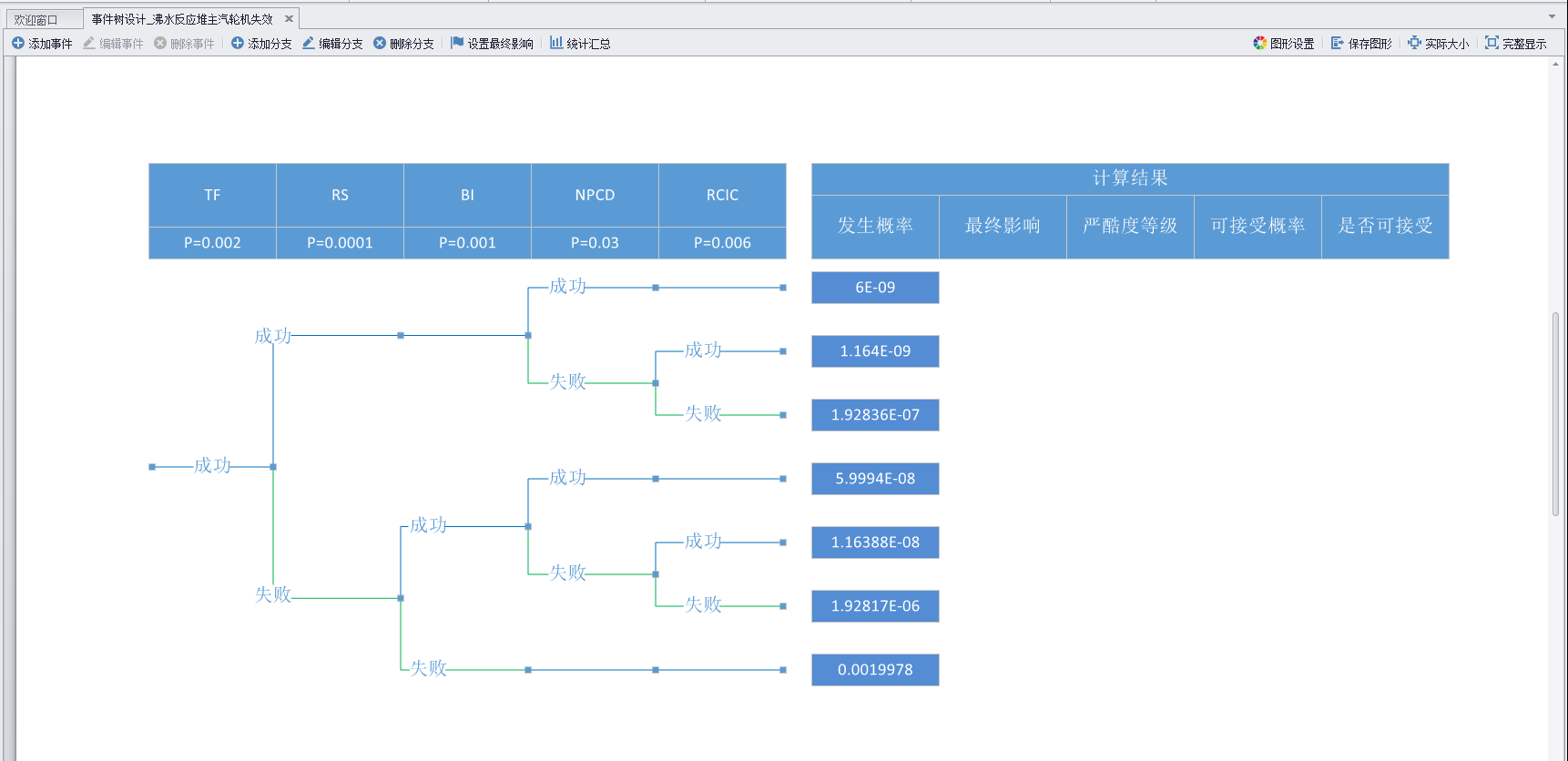

2：創建事件樹模型。選擇PosVim的設計分析系統的事件樹分析模塊，新建一個事件樹模型。然后在事件樹建模界面，分別設置初因事件、中間事件。以初因事件TF為起點，分別建立分支，構建從初因事件開始到最終狀態的事件鏈模型。在建立分支模型時，如遇到不適用的事件，使用空分支建立，并通過圖形設置空分支的標簽文字顯示/不顯示。

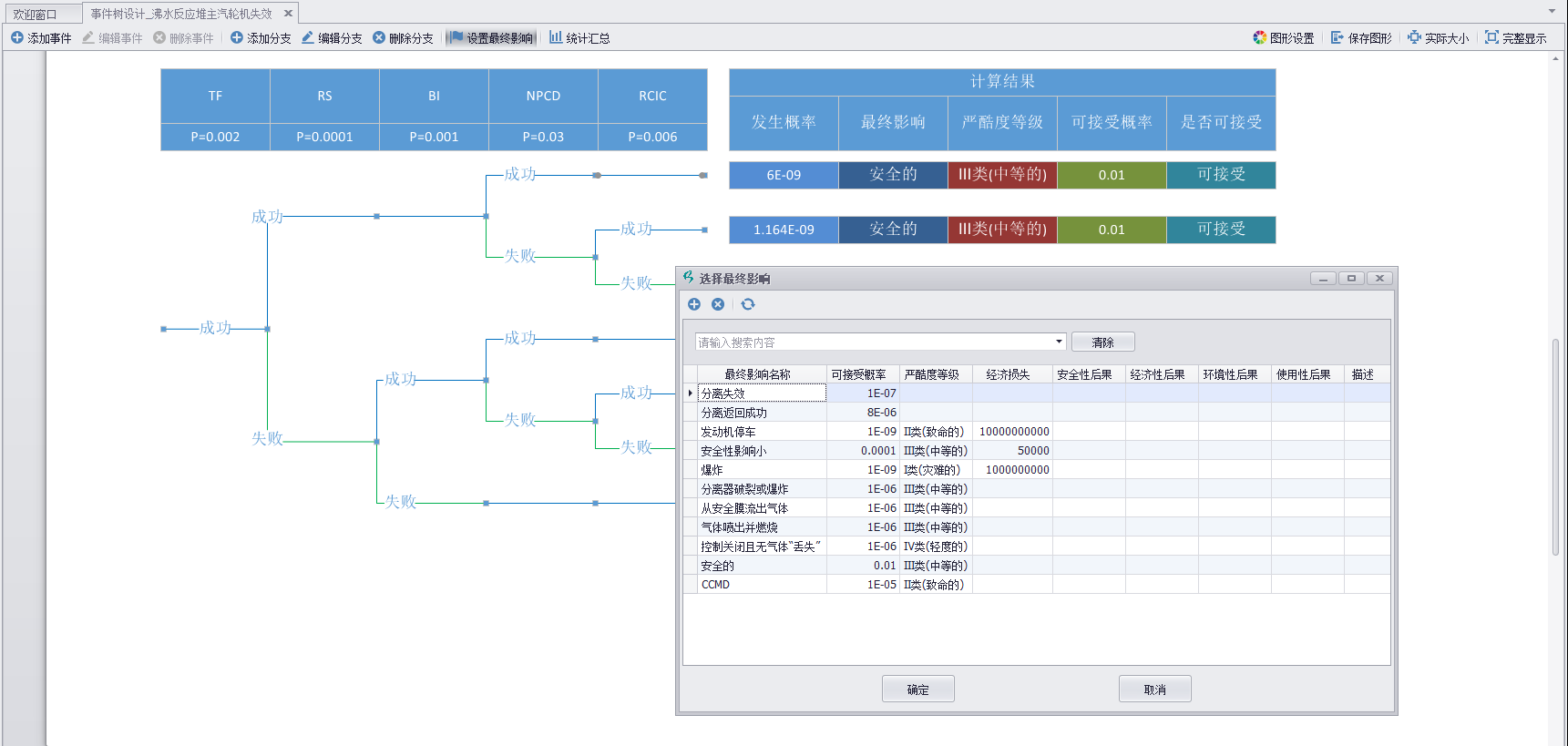

3：設置最終影響。分別選擇各分支，設置最終影響。該主汽輪機失效導致的最終狀態，包括安全的、堆芯完全熔化（CCMD）。

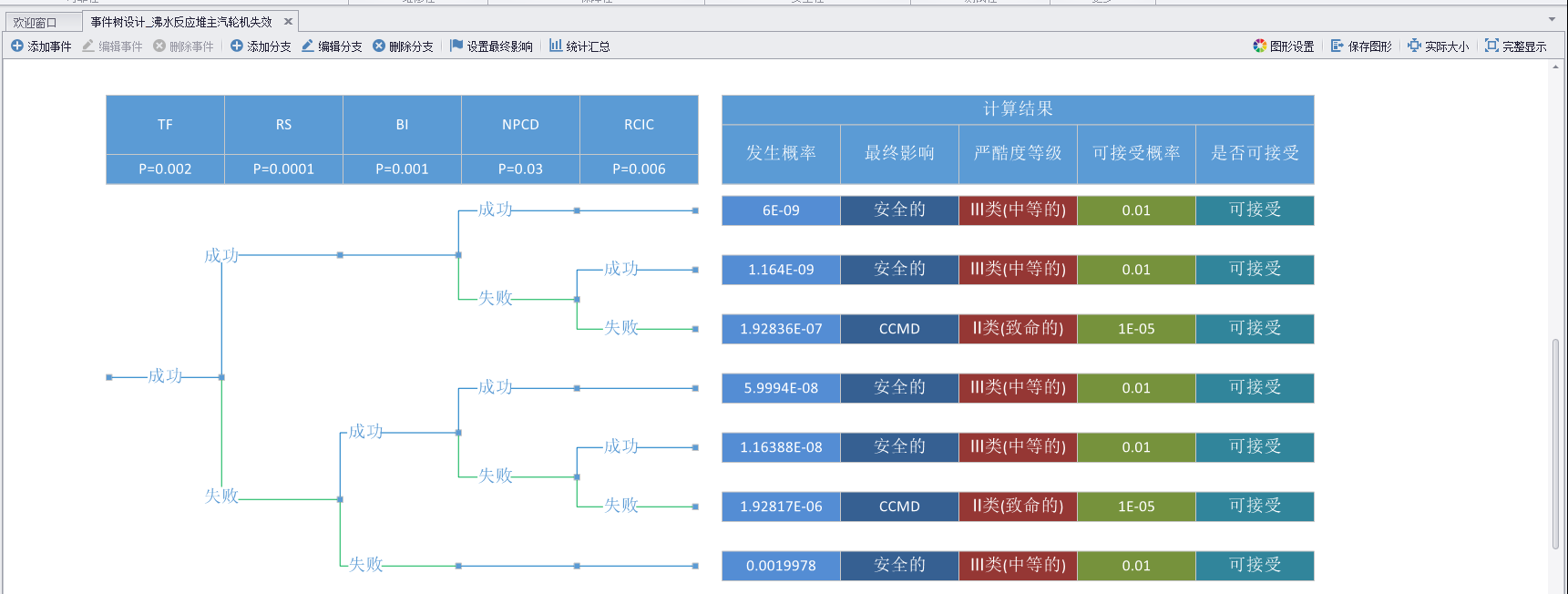

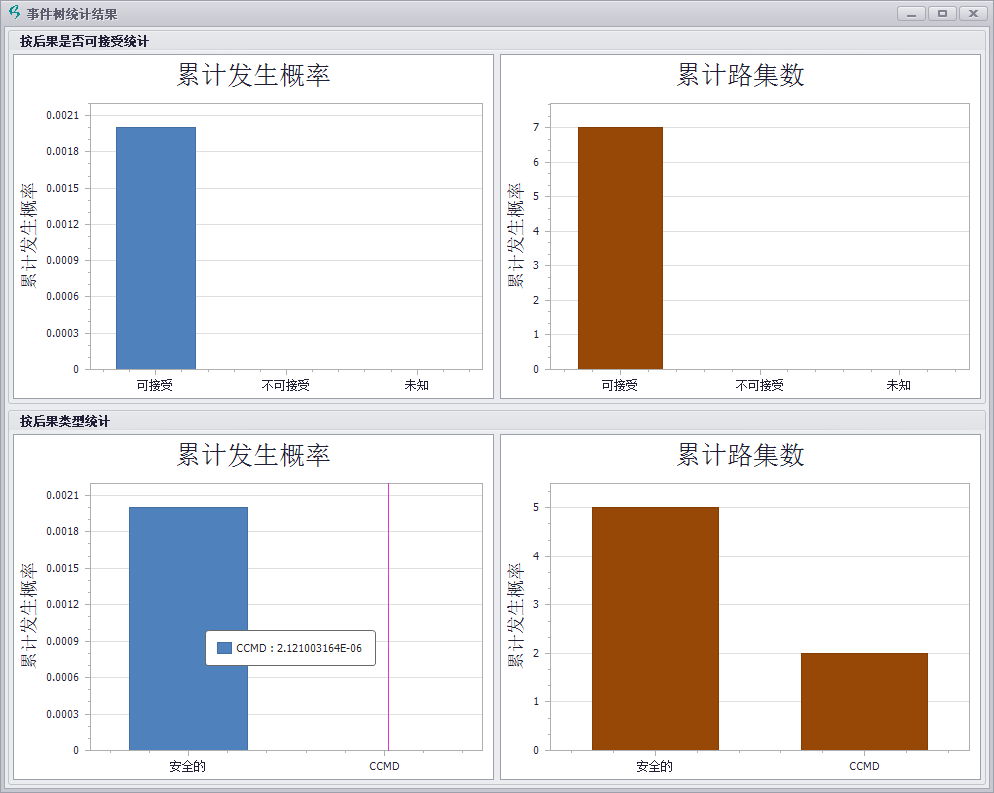

4:建立事件樹模型之后，即可計算得到事件樹各事件序列、事件場景的發生概率。
