企業在產品研發、生產、銷售及維護過程中，都積累了大量的數據。這些數據如何利用，是涉及到企業的產品創新、市場開拓等問題。對于企業可靠來說，通過應用可靠性數據分析、決策與改進后，產品的可靠性逐步提升，可能存在這樣的疑惑，可靠性分析工作的困惑：越是可靠的產品，越難獲得數據分析、證明產品的可靠。 這是正常的，也是目前國內外較多的機構面臨問題。在解決高可靠的產品可靠性分析、評估工作時，更需要對可用大數據進行規范化管理、應用，更需要綜合利用不同來源數據，包括產品后期的返修數據庫數據、維修記錄數據庫等。對于可靠性分析評估來說， 可靠性數據分析與一般統計不同的地方，一個是存在刪失、一個是存在無存故障問題。

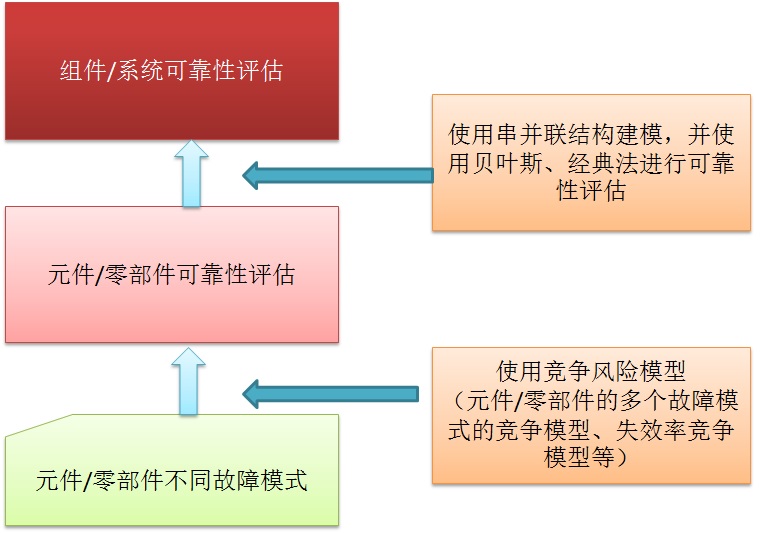

為了解決產品可靠性數據缺少、無故障等問題，可采用如下方法： （1）收集元件/零部件級的數據，根據競爭風險模型（例如，元件一般包括多個故障模式，每個故障模式對于元件是否失效，都是存在競爭關系。根據元件的故障模式競爭關系，進行元件的可靠性評估。 （2）元件到組件或者系統級別的迭代可靠性評估時，可以根據元件與組件/系統的邏輯關系，建立串并聯、冗余等結構模型，然后利用元件的數據進行上一層次級別產品的可靠性評估，評估時，可能會用到貝葉斯等方法進行評估。

我們隨著技術的變革，我們逐步關注對產品的信息化管理，關注產品的數據采集。數據采集手段也越來越豐富。當前，在產品研制生產、使用過程中，安裝相應的傳感器或芯片，進而探測產品的運行性能、狀態，是一種重要發展趨勢。通過數據采集手段，可實時或者非實時采集包括用戶使用率、系統載荷、各種環境變量等信息?，F(xiàn)在甚至有可能開發相應的可探測、收集器件或者系統的物理、化學、性能降級或者其他指標。我們可以稱這些數據為系統運行或者環境數據。

在產品研發過程中，企業一般都會積累一定的研發過程數據，包括設計數據、試驗數據等。但是，真正能夠有效反應產品的質量可靠性的數據，還是產品投入市場后的現場數據，尤其是返修、維修數據。

當前，公司逐步發現了這些返修數據包含了豐富的可靠性信息。當企業的產品投入市場6-8個月以后，如果返修費用超過了預期值，此時，管理者可能會質疑產品全生命周期的維護費用，從而需要進行產品的市場決策。

這些返修數據，盡管積累了很多，但是存在兩個問題：一是缺乏比較合理的故障模式數據（可能故障數據很多，但是可用于指導、判斷產品實際故障的數據很少）；二是返修數據往往是經過刪減的。因此，如果企業要關注產品的質量可靠性，需要不僅關注產品的維護數據，更要關注產品的其他數據。

維修數據可以作為現場數據的第二類數據。但是，返修數據、維修數據，由于企業管理或者一些報告的規則問題，往往會缺乏一些質量可靠性工程所需的信息。例如，一個閥座被更換時，由于一共有16個閥座，所以，在記錄數據是可能不會記錄到底是哪個閥座更換了。這使得很難判斷類似位置的閥座是否需要更換。（因?yàn)榭煽啃苑治鰰r(shí)，產品所處的位置、環境是非常關鍵的因素）

寶順能為您提供:

1、寶順長期從事產品（包括航空、航天產品、電力、電子等行業）的可靠性分析、評估工作，并采用先進的大數據理念，研發了具有數據深度挖掘與分析的產品可靠性大數據分析平臺，基于該平臺，可快速幫助企業進行數據資源的整合，并能高效輸出企業各層次角色關心的產品質量可靠性信息，包括產品的故障根源分析數據、產品可靠性預測數據、產品診斷分析數據、剩余壽命預測、返修率等預測數據

2、寶順建立了一支具備豐富產品質量可靠性數據分析團隊，可以幫助企業針對具體產品的數據，進行數據規范化梳理，幫助數據的規范處理、清洗、建模等

由于網絡信息系統的特殊性，加上缺乏相應的可靠性分析評價工程技術、規范支撐，以及工程示范推廣，這些網絡信息系統的可靠性分析評價問題懸而未決，使得網絡信息系統可靠性工作的開展，面臨巨大的挑戰，表現在：

a．可靠性指標體系是否合理、完整、可測，直接關系到最后設計出系統的可靠性水平。由于網絡信息系統不僅要求功能可靠，而且要求業務傳輸可靠、拓?fù)浣Y(jié)構可靠。綜觀現有的可靠性評價指標體系，更多是從單一的網絡結構層面提出的可靠性指標，或是從硬件本身提出的可靠性評價指標，而沒有考慮網絡信息系統本身特有的網絡通信與控制相結合、硬件與軟件結合特點，沒有全面表征出作戰任務、活動與功能、系統之間的相互關聯、相互依賴關系。為此，直接套用現有的可靠性指標體系不可取，需要研究、梳理能夠全方位表征網絡信息系統的作戰可靠性要求、功能和業務可靠性、系統可靠性要求的指標體系。

b．由于網絡信息系統不僅包括各種形態的網絡，而且包括指揮系統、控制系統以及各種任務單元等，包含較多的業務活動和流程、操作控制。要建立網絡信息系統的可靠性模型，需要理清網絡信息系統的任務、活動、功能、系統、設備之間的關聯關系、依賴關系，需要表征出網絡信息系統的信息物理融合特點?，F(xiàn)有的可靠性建模技術、方法，更多是直接基于裝備樹形結構，采用可靠性框圖的方式建立可靠性模型。這種方法，難以表征網絡信息系統的信息物理融合、各組成單元的關聯關系、依賴關系等。所以，急需研究、梳理出適用于網絡信息系統的可靠性建模方法。

c．受限于網絡信息系統的研制周期短、系統復雜、涉及的資源多種多樣，系統試驗樣本小等限制，完全借助試驗手段進行網絡信息系統的可靠性評價不可取。因此，急需借鑒現有的可靠性評估方法，研究梳理出適用于網絡信息系統的可靠性評估方法。

d.由于長期以來，網絡信息系統的可靠性工作進展緩慢，且網絡信息系統研制過程中，相應的數據收集工作不規范，開展網絡信息系統的可靠性分析評價工作時，往往出現數據不足、不規范等問題。為此，需要研究、梳理網絡化信息系統研制、試驗過程的數據采集方法，制定相應的數據采集模板，并發放到研制單位。 .

基于上述考慮，在收集通信系統相關數據的基礎上，基于任務、設備等之間的關聯關系，進行通信系統的可靠性評估

產品測試性分析，目前主要基于測試性建模，在測試性模型基礎上，進行測試性的指標分析、測試性設計、診斷策略生成以及驗證.

現在，企業進行產品的運行性能監測，實時收集產品運行數據，是一個重要發展趨勢，也逐步成為了現實。但是收集到的實時運行數據，如何支撐產品的健康預測、分析與診斷，是需要借助相應的技術及工具.

2016年3月，Telcordia正式推出了SR-332 2016版電子產品可靠性預計標準，該標準共9章，給出了電子產品可靠性預計、設備穩態可靠性預計（包括基于黑箱技術、綜合實驗室數據、綜合現場數據的可靠性預計、早期可靠性預計、元器件可靠性預計、系統可靠性預計、設備參數評估、失效率因子等。

可編程邏輯門電路FPGA在航空、航天、核電等工業系統中廣泛應用。FPGA是在硬件生產制造出來后，再灌注相應的軟件程序進入。FPGA擁有廣泛用于航空、航天、核電基礎設備或者控制、安全設備上的其他器件的綜合特點，例如模擬電路、微處理器、和可編程邏輯控制器PLCs。但是，F(xiàn)PGA在使用過程中，對其進行驗證是一項非常關鍵的工作。也正因如此，使用FPGA的系統的可靠性、安全性評估逐步成為了當前的熱點。使用動態流圖的方法，是一種有效進行FPGA可靠性分析的手段。他可以用于軟件/硬件集成的控制系統中。經過分析，使用動態流圖DFM方法，可以有效建立IEEE1164、Dflip-flops、配置邏輯門、和FPGA信號處理器等類型的使用FPGA的系統模型。也就是說，動態流圖DFM方法，可以有效分析使用上述四種類型的FPGA 的系統可靠性、安全性。

像航空、航天用的集成電路，對其可靠性具有較高的要求。如何分析復雜集成電路的可靠性，是設計師和管理人員非常關心問題。 為解決復雜集成電路的可靠性分析問題，可借助寶順提供的可靠性分析平臺實現。平臺的核心包括負偏壓溫度不穩定性/熱載流子注入（NBTI/HCI）分析模塊、隨時間變化的介電擊穿（TDDB）分析模塊、EM分析模塊以及MTTF分析模塊。平臺集成了包括網表文件（Netlist）、設計庫、布線、測試參數、Datasheet、使用條件、故障判據、設計準則、失效物理模型等數據，綜合利用這些數據開展NBTI/HCI分析、TDDB分析、EM分析以及MTTF分析。最后可得到復雜集成電路的可靠性分析結果。

? MIL-HDBK-217F - Reliability Prediction of Electronic Equipment電子設備可靠性預計

? EPRD - Electronic Parts Reliability Data電子元件可靠性數據(RIAC)

? NPRD-95 Non-electronic Parts Reliability Data非電元件可靠性數據(RIAC)

? FMD-97 Failure Mode/Mechanism Distributions 故障模式/機理(RIAC)

? SPIDR - System and Part Integrated Data Report (System Reliability Center)系統和元件綜合數據報告

? SR-332 Reliability Prediction for Electronic Equipment (Telcordia Technologies)貝爾實驗室的SR-332 電子設備可靠性預計

? FIDES (mainly electronic components)

? IEC/TR 62380 Reliability Data Handbook - Universal model for reliability prediction of electronics components, PCBs and equipment可靠性數據手冊

? EiReDA - European Industry Reliability Data（Mainly components in nuclear power plants）歐洲工業可靠性數據

? OREDA - Offshore Reliability Data（Topside and subsea equipment for offshore oil and gas production）海洋設備可靠性數據

? Handbook of Reliability Prediction Procedures for Mechanical Equipment 機電設備可靠性預計流程手冊- Mechanical equipment - military applications

? T-Book (Reliability Data of Components in Nordic Nuclear Power Plants (ISBN 91-631-0426-1)

? Reliability Data for Control and Safety Systems - PDS Data Handbook Sensors, detectors, valves & control logic控制和安全關鍵系統可靠性數據

? Safety Equipment Reliability Handbook (exida)Safety equipment (sensors, logic units, actuators)安全設備可靠性手冊

? WellMaster (ExproSoft)Components in oil wells

? SubseaMaster (ExproSoft)Components in subsea oil/gas production systems

? PERD - Process Equipment Reliability Data(AIChE)Process equipment工藝設備可靠性數據

? GIDEP (Government-Industry DataExchange Program)

? CCPS Guidelines for Process Equipment Reliability Data, AIChE, 1989Process equipment工藝設備可靠性數據指南

? PERD - Process Equipment Reliability Data (AIChE)Process equipment工藝設備可靠性數據

? IEEE Std. 500-1984: IEEE Guide to the Collection and Presentation of Electrical, Electronic, Sensing Component, and Mechanical Equipment Reliability Data for Nuclear Power Generating Stations

? FASIT (Feil og avbrudd i kraftsystemer)Failure in the electro-power supply system (in Norwegian) 。

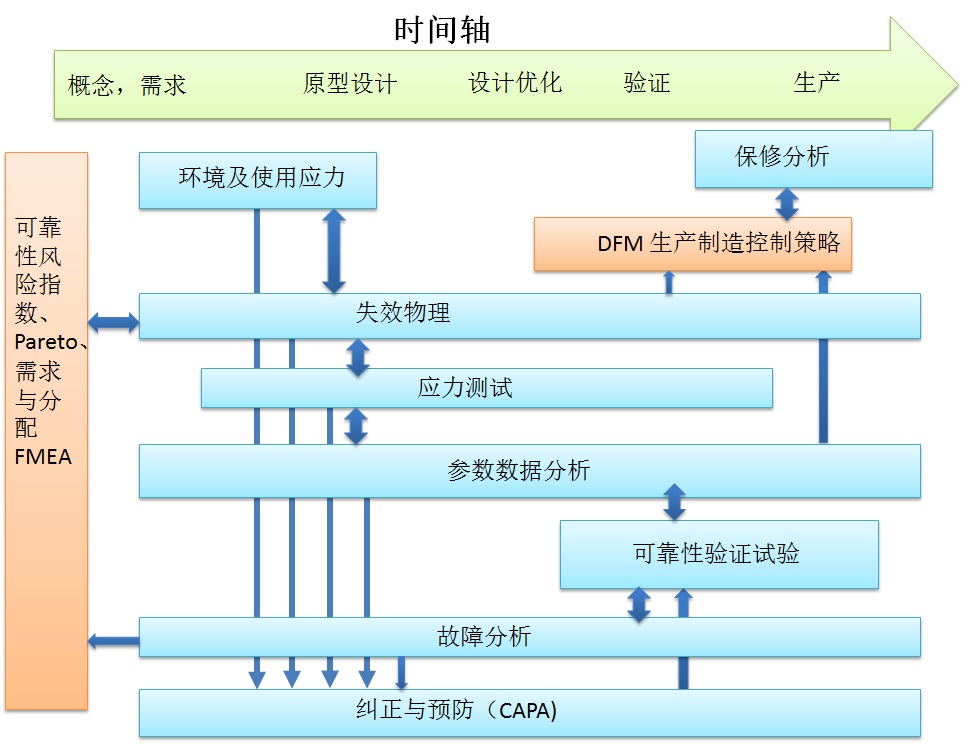

隨著客戶對產品質量可靠性要求的提升，以及市場競爭力的驅動，使得面向可靠性的設計（Design for Reliability, DFR）成為了現在產品設計的主流。DFR技術在產品設計周期，將各階段的設計技術融合在一起。DFR可以分為六個主要部分：

1）失效物理分析（PoF）；

2）環境和用戶使用應力的量化分析；

3）故障分析；

4）應力測試；

5）參數數據分析；

6）生產制造控制。

其中，早期時段，由市場驅動得到可靠性需求，在此階段需要對相似產品的使用環境、用戶使用應力、故障分析進行初步分析。此時，可能使用FMEA、風險指數分析等手段進行分析。

在中期的設計和優化階段，需要實施應力測試和參數退化分析。此時，可能使用加速試驗方法實施。

在試驗驗證階段，主要關注可靠性驗證試驗。此時，基于貝葉斯的試驗驗證方法可以使用，以降低研制成本和研制周期。

國內外與可靠性相關的主要期刊與雜志：

國外期刊與雜志；

? 工程故障分析Engineering Failure Analysis

? 歐洲應用研究European Journal of Operational Research

? IEEE 可靠性?？疘EEE Transactions on Reliability

? IEEE 設備與材料可靠性專刊IEEE Transactions on Device and Materials Reliability

? 運行工程期刊International Journal of Performability Engineering

? 可靠性與安全性期刊International Journal of Reliability and Safety

? 可靠性、質量與安全性工程International Journal of Reliability, Quality and Safety Engineering

? 質量與可靠性管理期刊International Journal of Quality and Reliability Management

? 質量、統計與可靠性期刊International Journal of Quality, Statistics, and Reliability

? 質量技術與質量管理期刊International Journal on Quality Technology and Quantitative Management

? 可靠性與質量性能International Journal of Reliability and Quality Performance

? 流程工業的損失保護Journal of Loss Prevention in the Process Industries

? 風險與可靠性雜志Journal of Risk and Reliability

? 壽命周期數據分析雜志Lifetime Data Analysis

? 微電子可靠性Microelectronics Reliability

? 性能評估Performance Evaluation

? 質量與可靠性工程Quality and Reliability Engineering International

? 質量技術和質量管理Quality Technology & Quantitative Management

? 可靠性工程和系統安全性Reliability Engineering & System Safety

? 可靠性：理論與應用Reliability: Theory & Applications

? 軟件測試、驗證和可靠性Software Testing, Verification & Reliability

國內雜志與期刊

? 質量與可靠性

? 電子產品可靠性與環境試驗

? 航空維修與工程

可見，國內專業的可靠性相關期刊相對較少。

可靠性數據處理過程中，需要了解與掌握以下幾個數據概念：

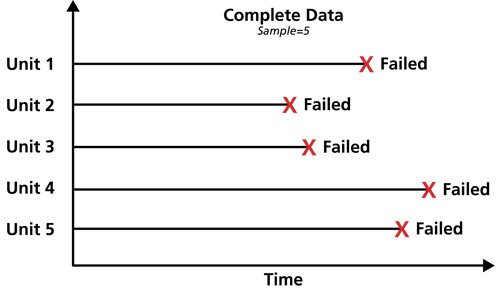

完全數據。

完全數據，是指試驗或者觀測時間段內，所有的試驗樣品均故障，可以觀察到所有的樣品的故障時間。

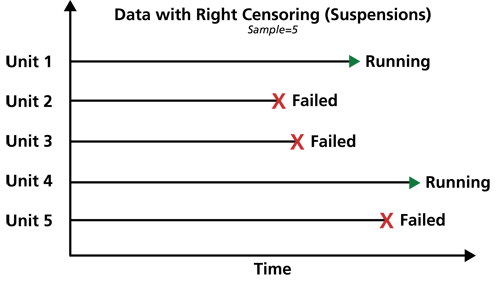

右刪失數據。

是指試驗樣品在觀測時間段內，一些樣品仍未失效，無法判斷其具體的失效時間，稱為右刪失。例如，5個樣品開展可靠性試驗，其中3個樣品在試驗期間觀測到失效，但是有2個試驗結束了仍未失效，則未失效的2個樣品，為右刪失數據。

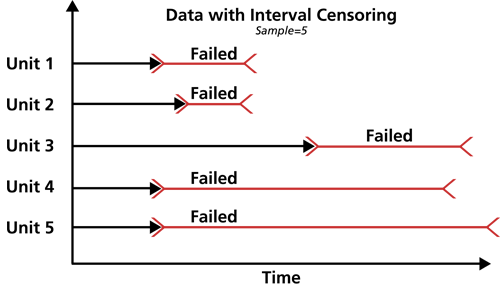

測試間隔數據。

在開展試驗過程中，我們往往不會實時能夠監測到樣品的失效時間或者性能，一般是采取間隔測試的方法，檢查樣品是否失效。因此，測試間隔數據，是指在開展試驗過程中，按一定的時間間隔，進行樣品是否失效的監測。通過檢測，只能判斷出樣品在哪個時間段內失效，但是無法判斷具體的失效時間點。

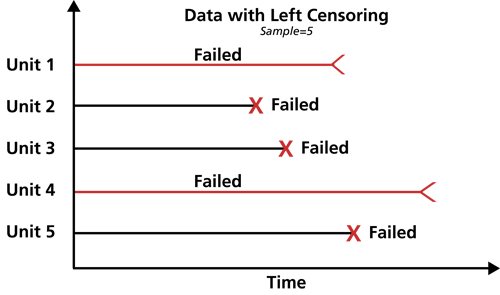

左刪失數據。

步驟一：繪制故障時間與加速變量的圖形。

步驟二：分別針對不同應力下的加速變量數據進行分布擬合。在概率圖上，繪制出每個加速變量等級下的評估參數的極大似然曲線。使用圖中的點和擬合的曲線，進行壽命分布的適用性評估以及σ的假設適用性評估。分別對不同的假設分布進行上述的評估。

步驟三：根據上述分析、評估確定的壽命和加速變量之間得到的分布，進行總體的分布模型的擬合。

步驟四：比較步驟三得到的綜合分布模型與步驟二得到的單個分布模型的差異性，以便分析選用分布模型的合理性。

步驟五：對模型進行執行殘差分析和其他檢查。

步驟六：分析評估加速壽命試驗數據進行所需的推斷的適用性。

這一技術的出現，使得產品生命周期逐步由原來的線性生命周期變?yōu)榱谁h(huán)狀的生命周期，產品也逐步實現模型化、數字化，從而為產品研發企業構建了從原材料—設計-生產-試驗驗證-使用維護等全過程的數字化管理、可視化管理。對于產品研發人員來說，產品的創新、協作和驗證的流程不僅可以基于產品的數字化表示，更可以通過三維體驗平臺，來讓設計師和客戶在產品誕生之前或制造過程中就能與產品進行互動，進行產品測試，理解產品如何工作等。

Digital Twins技術不僅是真實產品的可視化，它更意味著你可以在它身上獲得、創造出比實物產品更多的東西。Digital twins是用于創新產品和創造價值的，它遠遠超過了建模、可視化和仿真。

其中，PTC公司認為，當產品生命周期管理（PLM）流程能夠延伸到產品應用的現場，再回溯到下一個設計周期，就建立了一個閉環的產品設計系統。閉環的流程能夠帶來新的設計靈感，并且能實現在產品出現故障之前進行預測性維修。應對未來智能互聯設備世界的復雜性，不僅需要開發物聯網應的各種用程序?qū)⒏鞣N設備連接起來，還需要通過物聯網實現產品的售后服務和支持方式的變革。目前在處理海量數據和挖掘有用信息方面，制造企業面臨巨大挑戰。成百上千產品所產生的海量信息量帶來了前所未見的各種問題。應用大數據和預測分析技術后，制造企業將了解哪個產品什么時候會出故障，從而避免故障帶來的各項損失。這一優勢促使一些企業不斷改善客戶支持，在產品服務中增加預測性維護，從而提高產品的正常運行時間。雖然產品故障前的預測性維護可以改善產品的售后服務，但使用過程中的產品利用Digital Twin技術后，可以讓售后服務與支持更加高效，同時也能獲得更高回報。

PTC公司提出的Digital Twin理念認為：Digital Twin技術將傳統的產品周期的線性表現，轉化為完整循環、回圈。和傳統設計產品的流程不同，這里所謂的完整循環就會變成環狀的產品周期。

如此一來，產品的設計產出流程，由原先的設計完，出售，完畢，設計者和使用者完全沒有任何鏈接?？焖傺葑?yōu)楝F(xiàn)在的設計者在設計階段就必須不斷驗證設計的正確性、可用性并進行各種測試。特別是利用真實使用者，接收他們的意見回覆，還有實際使用上碰到的各種數據資料收集。

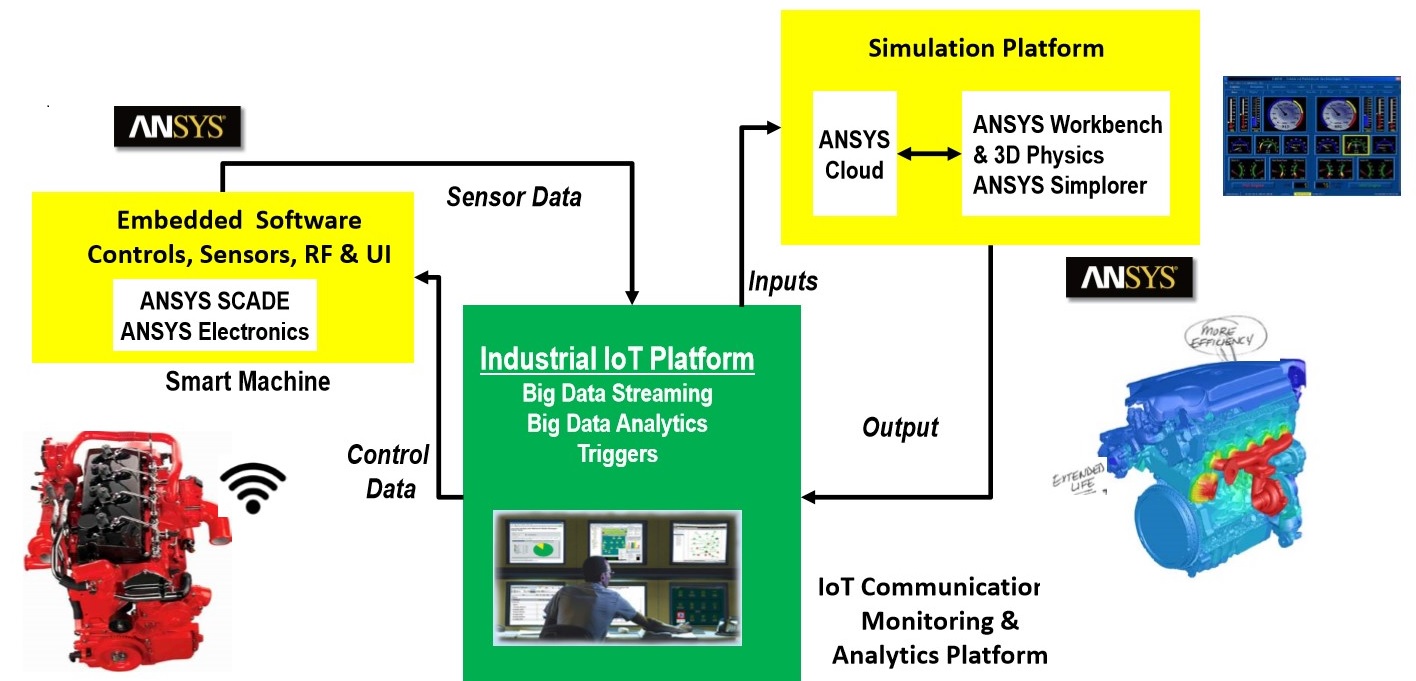

ANSYS公司提出了安世亞太公司基于物聯網技術及其該公司的仿真平臺，推出了基于仿真的產品研發平臺。 術。

并給出了具體的例子。

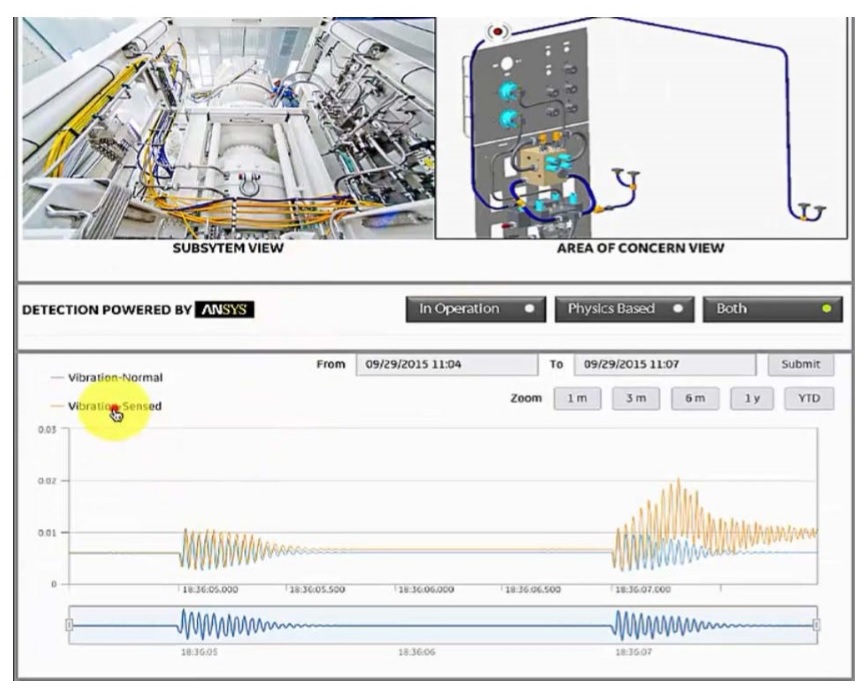

步驟一：在使用現場，通過傳感器發現、探測到故障

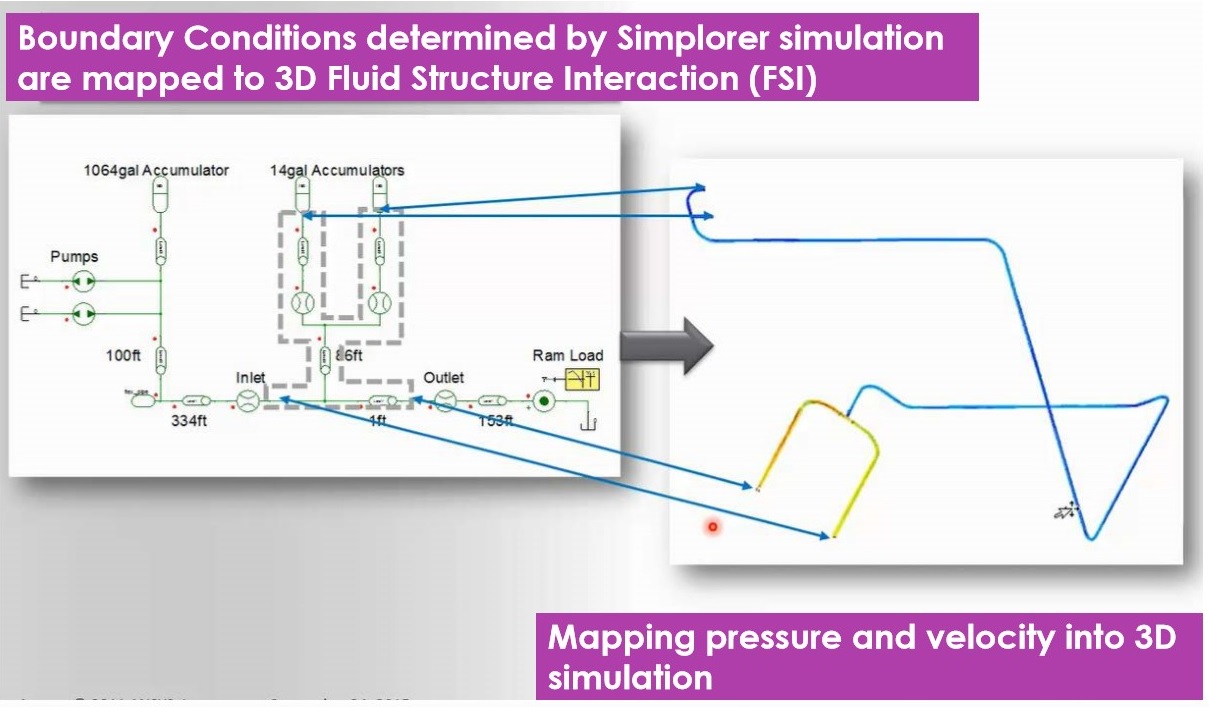

步驟二：根據檢測發現的問題，使用仿真器確定邊界，并將邊界條件反饋到3D流體結構模型中。比如將壓力和電壓邊界條件反饋到3D仿真模型中

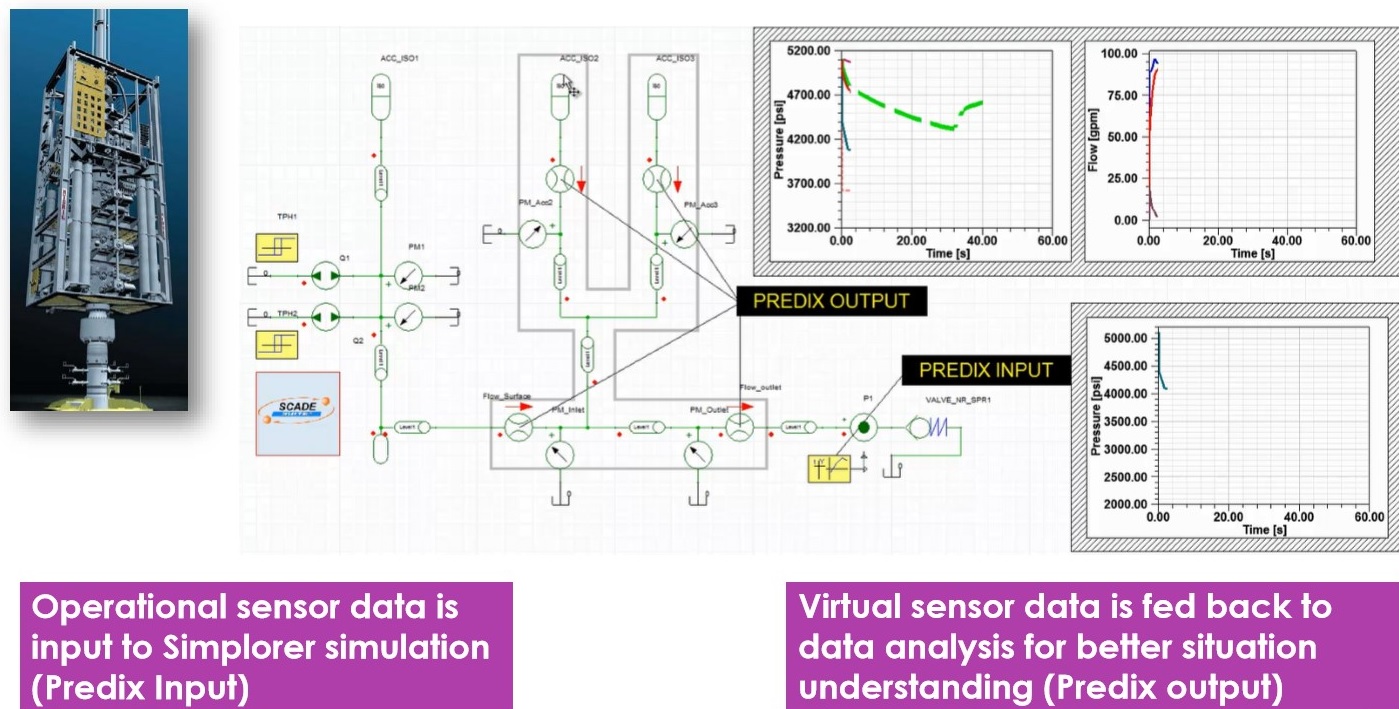

步驟三：通過傳感器，將使用過程中的數據輸入到仿真器中。虛擬的傳感器的數據將反饋到數據分析中。

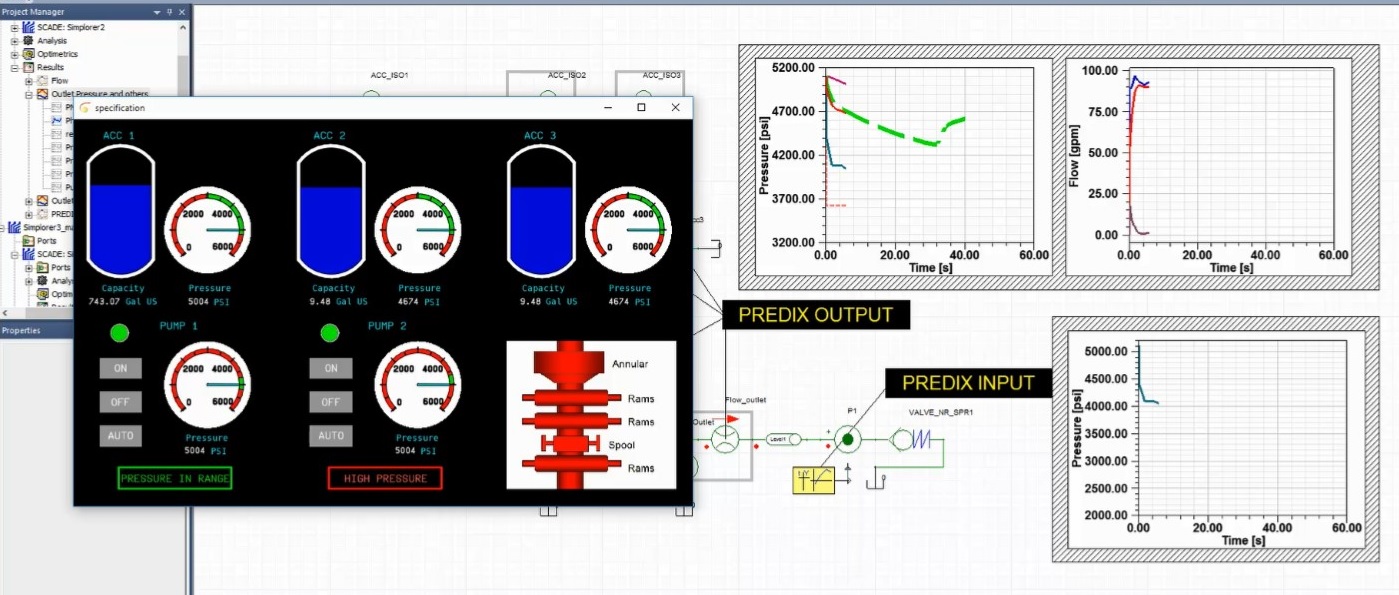

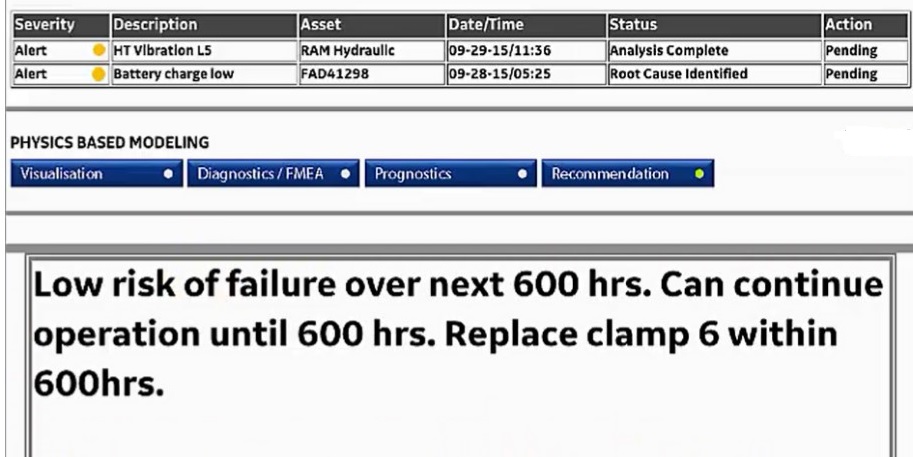

步驟四：利用專業的分析工具，進行深層次的分析。

步驟五：最后，結合各項仿真數據、性能退化數據等，進行產品的故障預測、判斷。例如，可以使用寶順信息科技的可靠性分析軟件、可用性分析軟件Asend進行故障的預測、判斷。

隨著我國的裝備技術發展，裝備的功能、性能都有了長足的發展。但是，裝備的保障性水平，一直是我國裝備在部隊使用的一個短板。可能很多單位都不解，為何我們自己研發的裝備，功能、性能測試都非常好，可靠性水平也非常高，但是，部隊反應回來的信息是，在實戰過程中，裝備的可用性差呢？關鍵的一個問題在于，我國的裝備的研制，由于各種原因，裝備參研單位眾多，單位研制水平參差不齊，各單位研制的裝備，都是按照自我的設計標準進行設計。在進行裝備集成、列裝時，可能是各種的不兼容，可能是需要配備五花八門的備件。有些裝備，配備的技術人員、備件遠遠超出了執行任務所能承載的負荷。

就以某裝備來說，參研的單位有20多家，在進行裝備集成安裝時，各設備的數據線就五花八門，當時有技術人員說，這些裝備的統一性、標準化水平，還沒民用的數據線那么規范、標準。結果，為了使用該裝備，配備了各種各樣的數據線，光數據線就滿滿一大箱。這樣的設計，如何降低裝備的保障性水平、如何提高保障效率？如果一個設備的數據線壞了，還得找專門的數據線，如果找不到，整個裝備可能都無法用了。這不是自己給自己找麻煩嗎？

為此，要提高裝備的保障性水平，不光要開展保障性設計、分析等，更要開展保障性的基礎性的工作，比如裝備的標準化、互換性設計工作。

隨著電子產品的應用場景的多樣化、綜合化，電子產品使用場景下的應力環境，包括內部和外部環境越來越復雜，應力強度越來越大。如何在產品設計過程中分析產品的使用極限以及極限環境下哪些部件是薄弱環節，是設計師需要解決的問題。

最壞情況電路分析，是分析電路所經歷的環境變化、參數漂移以及輸入闡述漂移出現的極端情況及其組合，并進行電路性能分析和元器件應力分析。這里所指的環境變化，包括了溫度、輻射、電磁、濕度、振動等變化。參數漂移一般是由于溫度、輻射、老化等造成的，輸入漂移包括輸入電源電平漂移、輸入激勵的漂移等。最壞情況電路分析是電路容差分析的重要內容，是一種極端情況分析。

最壞情況電路分析方法，一般包括極值分析法（EVA），平方根分析方法（RSS）、蒙特卡洛仿真方法。

極值分析法EVA這種方法簡便、直觀，方便得到電路最壞情性能結果，不需要電路參數的統計輸入數據，但是這種方法是最為保守的方法，需要元器件極值數據或者數據庫支撐，這個在國內實施起來比較困難。另外，也有人提出了改進的極值分析方法。該方法適用于已知輸入?yún)?shù)極值的場合，且需要性能參數的解析方程支持。

平方根分析方法，不要求參數的分布類型，是假設電路性能服從正態分布，需要知道輸入?yún)?shù)的均值和方差，利用均值和方差通過相應的計算模型進行計算。

蒙特卡洛仿真方法，是最為實際的方法。這種方法也是國內使用較為多的一種。這種方法是利用SPICE等軟件，以電路圖或者Netlist文件為基礎，輸入各電路元件各參數的標稱值、漂移量，然后使用蒙特卡洛抽樣方式，得到不同仿真次數下的性能參數，最后利用統計方法得到電路的性能統計結果。

可靠性維修性標準

附件下載：國內外可靠性維修性相關標準

基于模型系統工程（Model-Based System Engineering）是采用模型的表達方法來描述整個系統生命周期中的需求、設計、分析、驗證和確認等活動，基于模型的可靠性設計分析結合了可靠性設計分析技術最新發展，利用故障物理方法、可靠性與性能一體化設計分析方法以及數字化設計環境下的可靠性設計分析技術對產品進行可靠性預計等一系列活動?？煽啃耘c可靠性工程工作的目標是確保新研和改型的裝備達到規定的可靠性，為確定和達到裝備的可靠性要求所進行的一系列技術和管理活動?；谀Ｐ烷_展分析，利用現有的自動分析算法（例如故障樹FTA，F(xiàn)MECA，可靠性預計）通過計算機實現全自動的可靠性分析，保持和提高裝備的可靠性水平，以滿足系統完好性和任務成功性要求、降低對保障資源的要求、減少可靠性分析人員重復性工作，降低設計成本、減少壽命周期費用。

50年代末期，國外就己經提出了可靠性建模的思想。隨著科技的發展，現代化裝備采用了大量高新技術，系統的復雜性也越來越高，為了保證裝備完好性、任務的成功率以及減少壽命周期費用，可靠性建模越來越受到科研人員的重視。寶順科技自主研發的裝備通用質量特性智能設計與分析系統PosVim,就是以國際先進的模型化設計分析思想為指導,促進與實現裝備設計可靠性到可靠性設計（DFR）為目的，解決裝備通用質量特性工程問題為主旨，嚴格控制和降低裝備質量風險為根本出發點的集成化設計分析平臺。

系統是由互相作用和互相依賴的若干單元結合成的具有特定功能的有機整體。系統的各種特性可以采用多種模型來加以描述。例如，原理圖反映了系統及其組成單元之間的物理上的連接與組合關系，功能框圖及功能流程圖反映了系統及其組成單元之間的功能關系，裝配圖是表達機器或部件裝配關系和工作原理的圖樣，數字樣機是在實際生產產品之前為概念設計、機械工程和制造提供可用于研宄的、完整的數字化產品?？煽啃阅Ｐ途褪怯脕砻枋鱿到y(tǒng)及其組成單元之間的相互聯系和相互影響，以及單元故障向系統傳播的規律，它通過描述系統故障和修復的行為特征，支持對裝備故障分析和可靠性設計分析。寶順科技研發的PosVim的功能覆蓋裝備全生命周期的通用性質量特性工作項目，可滿足大至體系，小至元器件或材料的通用質量特性設計分析工程需求，快速幫助企業找出裝備通用質量特性設計的薄弱環節（短板），并實現優化設計，提升裝備的通用質量特性水平。

在產品的設計階段進行可靠性建模分析，可以直觀地反映出系統故障的邏輯關系，有助于提出產品在非功能方面的參數指標，保障產品在使用時的質量；在產品成型階段，通過建立可靠性模型及對模型的求解和分析可以得到系統相關的可靠性參數指標，了解系統此時所處的可靠性水平，對未達到可靠性要求的系統進行重新的設計隨著現代工程系統的復雜化，各種故障在系統工作期間所占比重增大，需要采用新的可靠性建模技術來應對這種系統的復雜性。傳統的系統可靠性建模方法以系統結構和可靠性邏輯描述為主，使用基于統計的數據。主要分為靜態模型和動態模型兩類，靜態模型包括了可靠性框圖(RBD)、網絡可靠性模型(NR)?靜態故障樹模型(FT)、二元決策圖(BDD);動態模型包括動態故障樹模型(DFT)、馬爾科夫模型（CTMC）、隨機Petri網模型(SPN)、GO模型等。

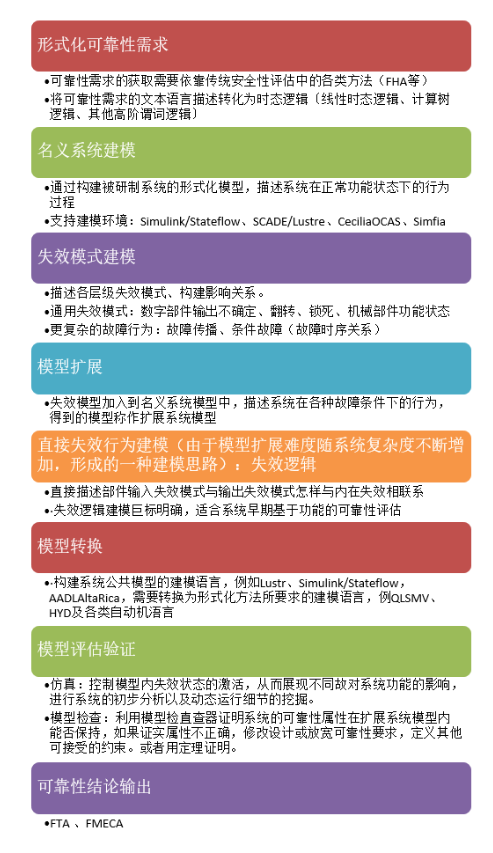

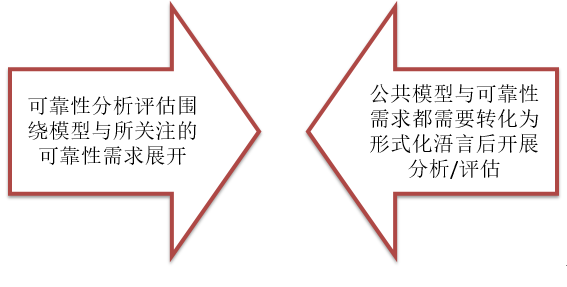

基于模型的可靠性分析流程

目前，PosVim已經在航天、航空、船艦、電子、兵器等裝備領域以及高校得到了廣泛應用。

1. 引言

汽車上電子/電氣系統（E/E）數量不斷的增加，一些高端豪華轎車上有多達70多個ECU（Electronic Control Unit電子控制單元），其中安全氣囊系統、制動系統、底盤控制系統、發動機控制系統以及線控系統等都是安全相關系統。當系統出現故障的時候，系統必須轉入安全狀態或者轉換到降級模式，避免系統功能失效而導致人員傷亡。失效可能是由于規范錯誤(比如安全需求不完整)、人為原因的錯誤(比如：軟件bug)、環境的影響( 比如：電磁干擾)等等原因引起的。為了實現汽車上電子/電氣系統的功能安全設計，道路車輛功能安全標準 ISO 26262[1]于2011年正式發布，為開發汽車安全相關系統提供了指南，該標準的基礎是適用于任何行業的電子/電氣/可編程電子系統的功能安全標準IEC 61508[2]。

ISO 26262標準中對系統做功能安全設計時，前期重要的一個步驟是對系統進行危害分析和風險評估，識別出系統的危害并且對危害的風險等級——ASIL等級（Automotive Safety Integration Level，汽車安全完整性等級）進行評估。ASIL有四個等級，分別為A，B，C，D，其中A是最低的等級，D是最高的等級。然后，針對每種危害確定至少一個安全目標，安全目標是系統的最高級別的安全需求，由安全目標導出系統級別的安全需求，再將安全需求分配到硬件和軟件。ASIL等級決定了對系統安全性的要求，ASIL等級越高，對系統的安全性要求越高，為實現安全付出的代價越高，意味著硬件的診斷覆蓋率越高，開發流程越嚴格，相應的開發成本增加、開發周期延長，技術要求嚴格。ISO 26262中提出了在滿足安全目標的前提下降低ASIL等級的方法——ASIL分解，這樣可以解決上述開發中的難點。

本文首先介紹了ISO 26262標準中的危害分析和風險評估階段中的ASIL等級確定方法，然后介紹了ASIL分解的原則，并輔以實例進行說明。

2. 危害分析和風險評估

依據ISO 26262標準進行功能安全設計時，首先識別系統的功能，并分析其所有可能的功能故障（Malfunction），可采用的分析方法有HAZOP，F(xiàn)MEA、頭腦風暴等。如果在系統開發的各個階段發現在本階段沒有識別出來的故障，都要回到這個階段，進行更新。功能故障在特定的駕駛場景下，才會造成傷亡事件，比如近光燈系統，其中一個功能故障就是燈非預期熄滅，如果在漆黑的夜晚行駛在山路上，駕駛員看不清道路狀況，可能會掉入懸崖，造成車毀人亡；如果此功能故障發生在白天就不會產生任何的影響。所以進行功能故障分析后，要進行情景分析，識別與此故障相關的駕駛情景，比如：高速公路超車、車庫停車等。分析駕駛情景建議從公路類型：比如國道、城市道路、鄉村道路等；路面情況：比如濕滑路面、冰雪路面、干燥路面；車輛狀態：比如轉向、 超車、制動、加速等；環境條件：比如：風雪交加、夜晚、隧道燈；交通狀況：擁堵、順暢、紅綠燈等；人員情況：不如乘客、路人等幾個方面去考慮。功能故障和駕駛場景的組合叫做危害事件（hazard event）， 危害事件確定后，根據三個因子——嚴重度（Severity）、暴露率（Exposure）和可控性（Controllability）評估危害事件的風險級別——ASIL等級。其中嚴重度是指對駕駛員、乘員、或者行人等涉險人員的傷害程度；暴露率是指人員暴露在系統的失效能夠造成危害的場景中的概率；可控性是指駕駛員或其他涉險人員能夠避免事故或傷害的可能性。這三個因子的分類在表1中給出。

ASIL等級的確定基于這三個影響因子，表2中給出了ASIL的確定方法，其中D代表最高等級， A代表最低等級，QM表示質量管理（Quality Management），表示按照質量管理體系開發系統或功能就足夠了，不用考慮任何安全相關的設計。確定了危害的ASIL等級后，為每個危害確定至少一個安全目標，作為功能和技術安全需求的基礎。

下面以EPB（Electrical Park Brake）系統為例介紹如何進行危害分析和風險評估。

EPB較傳統的駐車制動器，除了駐車功能，還有動態起步輔助功能、緊急制動功能以及自動駐車功能等。這里我們以駐車功能為例，當駐車時，駕駛員通過按鈕或其它方式發出制動請求，EPB系統在汽車的后輪上施加制動力，以防止車非預期滑行。該系統的危害有：非預期制動失效、非預期制動啟動。相同的危害在不同的場景下的風險是不一樣的，所以我們要對不同的駕駛場景進行分析。為了簡化問題，這里我們僅對”非預期制動失效”這種功能故障進行風險評估。表3給出了EPB風險評估表，在該表中我們考慮的駕駛場景是車停在斜坡上，駕駛員不在車上。如果駕駛員在車上的話，駕駛員可通過踩剎車控制汽車滑行，可控性增加，那么所評估的ASIL等級會比表中的ASIL D低，但是對于同一個安全目標，如果評估的ASIL等級不同的話，要選擇ASIL等級最高的那個。

通過以上分析，得出EPB系統的安全目標為：防止制動失效，ASIL等級為D。

3. ASIL分解原則

通過上節介紹的危害分析和風險評估，我們得出系統的安全目標和相應的ASIL等級，從安全目標可以推導出開發階段的安全需求，安全需求繼承安全目標的ASIL等級。如果一個安全需求分解為兩個冗余的安全需求，那么原來的安全需求的ASIL等級可以分解到兩個冗余的安全需求上。因?yàn)橹挥挟?dāng)兩個安全需求同時不滿足時，才導致系統的失效，所以冗余安全需求的ASIL等級可以比原始的安全需求的ASIL等級低。ISO 26262標準的第9章給出了ASIL分解的原則，如圖1所示。

分解后的ASIL等級后面括號里是指明原始需求的ASIL等級，比如ASIL D等級分解為ASIL C(D)和ASILA(D)等，因?yàn)榧珊托枨蟮尿?yàn)證仍然依據其原始的ASIL等級。ASIL 分解可以在安全生命周期的多個階段進行，比如功能安全概念、系統設計、硬件設計、軟件設計階段。而且ASIL等級可以分多次進行，比如ASIL D等級分為ASIL C(D)和ASILA(D)，ASIL C(D)還可以繼續分解為 ASIL B(D)和ASIL A(D )。

但是ASIL 分解的一個最重要的要求就是獨立性，如果不能滿足獨立性要求的話，冗余單元要按照原來的ASIL等級開發。所謂的獨立性就冗余單元之間不應發生從屬失效（Dependent Failure），從屬失效分為共因失效（Common Cause Failure）和級聯失效(Cascading Failure) 兩種。共因失效是指兩個單元因?yàn)楣餐脑蚴?，比如軟件?fù)制冗余，冗余單元會因?yàn)橥粋€(gè)軟件bug導致兩者都失效，為了避免該共因失效，我們采用多種軟件設計方法。級聯失效是指一個單元失效導致另一個單元的失效，比如一個軟件組件的功能出現故障，寫入另一個軟件組件RAM中，導致另一個軟件組件的功能失效，為了控制該級聯失效，我們采用內存管理單元，可以探測到非法寫入RAM的情況。

下面以一個例子介紹ASIL 分解的過程。

假設功能F，其輸入信號為S1，S2，S3，這三個信號分別測量不同的物理量，是相互獨立的，經過ECU內部的邏輯運算后，發送觸發信息給執行器Actuator，功能F的架構示意圖如圖2所示。假設經過危害分析和風險評估后，功能F的ASIL等級為ASIL D，安全目標為避免非預期觸發執行器。那么功能F的各個部分繼承ASIL等級，即傳感器、ECU、執行器都需要按照ASIL D 等級開發，如圖3所示。

經過進一步的分析發現，當速度V大于閾值時，非預期觸發執行器，才能造成危險。那么我們?cè)诠δ蹻的架構中，加入一個安全機制，安全機制的功能是當檢測到速度V大于閾值時，不允許觸發執行器。那么功能F的架構變?yōu)槿鐖D4所示。

功能F和安全機制是冗余安全需求，同時來滿足安全目標，因此可以將功能F原來的ASIL等級在這兩個需求上進行分解，分解為ASIL D(D)和QM(D)，分解后的ASIL等級如圖5所示。

原來的傳感器S1、S2、S3按照QM開發，速度傳感器按照ASIL D開發，ECU里面的軟件，原來的邏輯按QM開發，安全機制的邏輯按照ASIL D開發，不同ASIL等級的軟件存在于一個ECU內，為了保證軟件之間的獨立性，保證兩者之間不相互影響，需要考慮內存保護機制，合適的調度屬性來保證存儲空間和CPU時間的獨立性，這樣會增加軟件開發的很多成本。那么我們進一步采取硬件上的分離來保證獨立性，我們選擇一個成本很低的簡單的芯片（比如PGA, Programmable Gate Array）來運行安全機制中的軟件（如圖6所示）。需要注意的是PGA要使用獨立的電源和時鐘。

經過分解后，按照ASIL D開發的功能邏輯簡單，使得開發變得簡單，整體成本也得以降低。

4. 結論

本文以EPB為例介紹了ISO 26262標準中安全目標及其ASIL等級確定的方法，安全目標的ASIL等級被開發階段安全需求繼承，如果安全需求的ASIL等級高，那么需要進行ASIL分解以降低ASIL等級，本文以實例介紹了ASIL分解的原則和步驟。ASIL分解并沒有在ISO 26262中被強制要求執行，但是我們可以通過對系統進行分析、進而對系統架構進行調整，實現ASIL分解，可以解決因ASIL等級高而帶來的開發成本、開發周期和技術要求等方面的問題。

淺談飛機關鍵部件——空速管/皮托管的故障問題

引言

        印度尼西亞獅航的一架波音727 Max-8型飛機，于2018年10月29日，從雅加達飛往邦加檳港。該飛機起飛后13分鐘失事，墜入距雅加達東北海岸大約15公里的海域，189名乘客和機組人員全部遇難。根據找到的黑匣子數據初步分析，原因是空速管故障導致。目前，具體的原因仍在分析過程中。為更清楚了解飛機的關鍵部件——空速管的工作原理、故障原因，以及如何改進、提升空速管的安全性問題，本文逐項進行簡要的論述。

1、什么是空速管？

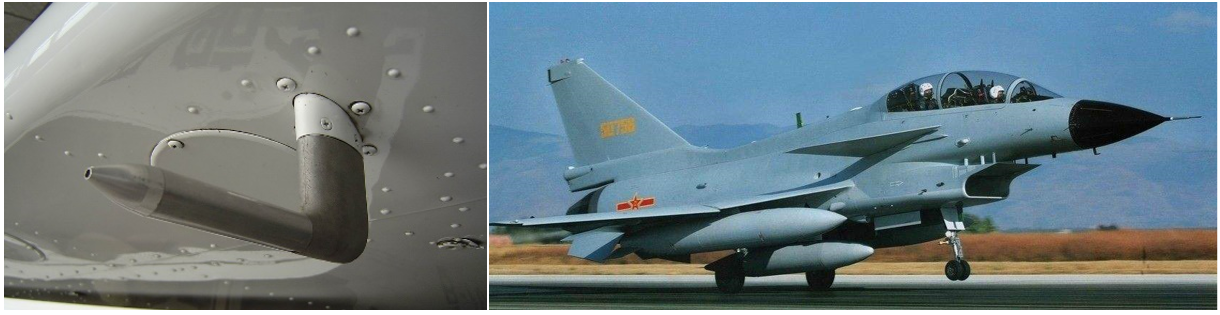

        我們?cè)谄匠３俗w機時，往往會看到在飛機的機頭或機翼上一般都會有一根細長的且方向朝著飛機的正前方的管子，這就是空速管（也稱皮托管，由法國H.皮托發明而得名）?？账俟茏鳛轱w機全靜壓系統中的最核心部件，其故障將對飛機的飛行安全造成嚴重的影響。

        飛機要獲取飛行速度，需要依靠空速測量設備獲取數據。目前廣泛采用壓力式L型空速管（民用航空飛機大部分使用，軍用飛機考慮重量因素以及其它因素，已經逐步取消了空速管），相對其它測量方法，其具有成本低、效率高、可靠性較好的優勢。

        空速管的工作原理是：L型空速管是一個中空的雙層套管，頭部為半球形。當測量速度時，空速管頭部對準機頭方向。當飛機向前飛行時，氣流沖進空速管，在管子末端安裝的傳感器就感受到氣流的沖擊壓力（動壓）。飛機飛得越快，沖擊壓力（動壓）就越大。如果將空氣靜止時的壓力即靜壓與動壓相比，就可以知道沖進來的空氣到底有多快，也就知道飛機飛行速度多大。

        比較兩種壓力的傳感器是一個用上下兩片很薄的金屬片制成的表面帶波紋的空心圓形盒子，也成為膜盒。這個盒子是密封的，但是有一根管子與空速管相連。如果飛機速度越快，動壓便增大，膜盒內壓力增大，膜盒會鼓起來。然后通過相應杠桿、齒輪等將壓力帶來的變形轉化為速度指示。

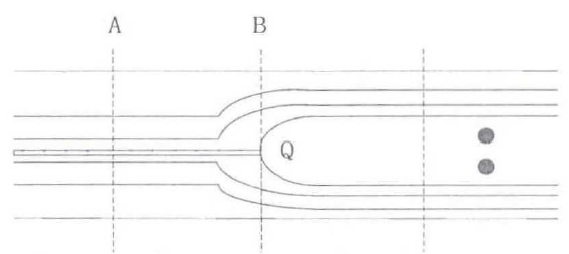

        根據測量的壓力計算出流速的原理是伯努利方程，以下圖為例，A、B是空速管中的兩個不同截面。在空速管截面Ｂ處，如果與頭部距離足夠遠，則該處的氣流可以認為未受擾動，所以從空速管外測小孔引入的壓力就是大氣靜壓。由此根據伯努利方程得到：

        式中，PA、PB是壓力，ρ是密度，V是空氣流速。

        由上面計算原理可知，測量的空速會隨著飛機所在空域的大氣密度變化而變化，而飛機機翼獲得的升力、機身阻力、引擎進氣量都與大氣密度相關，并且這些數據都是有關聯關系及規律的。因此，飛機的空速指示可以方便得到飛行包線引擎等數據。迎角一定時，升力和阻力的大小直接取決于動壓，因此，指示空速對保證安全飛行，防止失速有重大意義，尤其是起飛和著陸階段。

2、空速管造成的事故

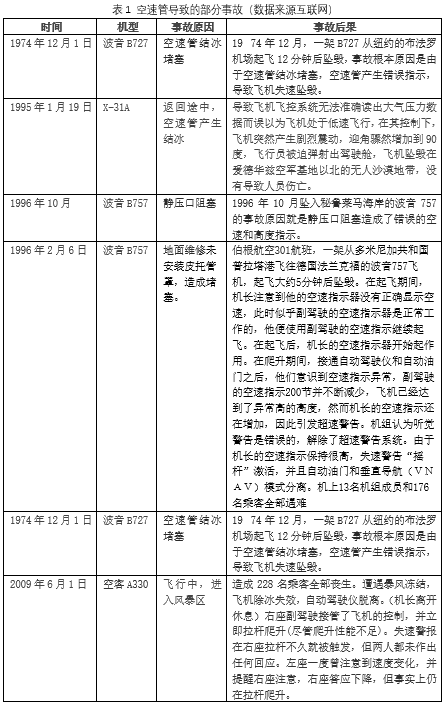

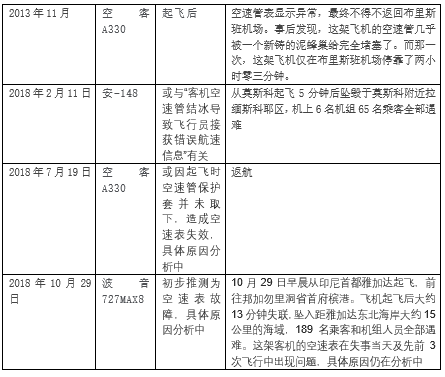

        1974年至今，部分由于空速管故障造成的事故，如下表所示。

3、空速管的常見故障原因

        空速管可以將故障原因大致概括為：

        ? 空速管加溫故障/堵塞

        ? 靜壓源誤差/堵塞

        ? ADM誤差/失效

        ? ADIRU誤差/失效

        ? 迎角/全溫探頭故障

        ? 全壓管路故障

        ? 異物堵塞（昆蟲、飛鳥、大雨、泥土等）

        ? 其他...

        根據相關資料統計可知，空速管堵住、空速管結冰的原因占比較高?？账俟芏氯麜?huì)導致全壓采集滯后或不準。若空速管進口完全堵死時，全壓管內氣壓壓力將保持不變并維持恒定的氣壓，如地面場壓，這將導致地面及低空飛行時指示空速接近于零。此時，很容易出現錯誤指示甚至安全事故。

        同時，也有部分原因是屬于人員維護、操作上的問題，例如地面維修過程中忘記給空速管帶上防護罩、地面維修過程中忘記移除空速管罩等。

        另外，根據我國某航空公司的空速管更換記錄可知，每年的4~8月份的更換次數較多，屬于春季末和夏季。另外，根據統計，該航空公司的飛機執行華東片區的飛機更換空速管占比較高，達到64%。較大可能是與地處華東濕熱、降雨較多相關。

4、應對措施及建議

4.1 直接替換傳統的空速管

        在60年代，美國國家航空航天局為了滿足航天飛機進入大氣層時的大氣數據測量需求，提出了融于飛行器表面流線的大氣數據傳感器技術。這種技術依靠嵌入在飛行器前端或機翼的壓力傳感器陣列來測量飛行器表面的壓力分布，并由壓力分布間接獲得飛行參數的數據傳感系統，這就是嵌入式大氣數據傳感系統(Flush Air Data Sensing FADS)。

        美國在60年代開始了對嵌入式大氣數據傳感系統的研究。在90年代初期，美國開始應用于超聲速戰斗機的試驗研究上，當時主要目的是解決戰斗機大攻角機動時的大氣數據測量問題。90年代中期時嵌入式大氣數據傳感系統應用在了X-33上，整個系統算法的穩定性基本得到解決。此后，又集中在嵌入式大氣數據傳感系統的算法執行性、故障檢測與排除、誤差分析與校準等問題上。直到嵌入式大氣數據傳感系統的日趨成熟在F-35上的應用。

        我國的殲-20在完成早期試驗階段相關測試的大量數據收集工作后取消機頭的空速管，也由機頭側面的嵌入式大氣數據傳感系統代替。

4.2 設計改進

        關于如何改進空速管的設計，部分人提出了空速管進口是否可以增加膜片，以降低堵塞風險[1]。

        另一方面，當空速管堵塞、結冰等造成失效時，往往只能依靠機組人員進行應急判斷、處理。但是，由于空速管被堵，無法獲得飛機的飛行速度等參數，相當于飛機處于盲飛狀態，對于機組人員來說，大大增加了處理的難度。此時，是否可以考慮增加備用檢查手段或者備用確認手段，用于提前確認空速管的飛行參數是否正常或者校準，以便決策是否需要采取進一步的應對措施。

        但是，無論是采取增加膜片，還是增加備用檢查、確認手段，都需要經過嚴格的安全評估，不能因?yàn)樵黾酉鄳?yīng)的防護設備而降低飛機整機的安全性

4.3 加強飛行前的檢修管理要求

        由前面的事故及原因分析可知，部分事故的原因是可以通過管理手段進行避免或者杜絕的。例如，可以通過起飛前的再次檢查確認（如交叉檢查），或者增加相應的檢查設備進行空速管的運行狀態起飛前檢查確認等。為了進一步確保飛行安全，可適當在檢修工作規范、流程中考慮增加相應的檢修工作項目。

4.4 提升飛機設計的人因及安全分析

        從上面的事故原因也可以看出，人因占據了較大的比例。同時，也反映出飛機設計本身在考慮人因、或者人參與情況下的安全問題是有可提升的空間的。為此，可以引入包括事故場景推演分析、人因可靠性分析等手段進行分析，借助相應的專業可靠性、安全性分析工具，盡量將空速管等設備潛在的事故場景分析到位。

參考文獻

        1、 成正強，《皮托管故障引發的災難性事故案例分析》，中國民航飛行學院學報，2018

        2、 周躍飛，《淺析飛機空速管的典型故障及危害》，中國科技信息，2014
