1、產品概述
疲勞失效是機械產品的主要失效模式。為保證產品的穩定、可靠運行，開展結構抗疲勞設計、強度校核工作，是產品研發部門設計工作中的重要工作項目。 產品的疲勞失效與幾何因素、應力載荷因素、材料因素、使用環境等多種因素相關。為有效保證產品的質量，利用有限元手段進行全面、深入的疲勞分析以及預防，是解決產品疲勞失效工程問題的重要舉措。

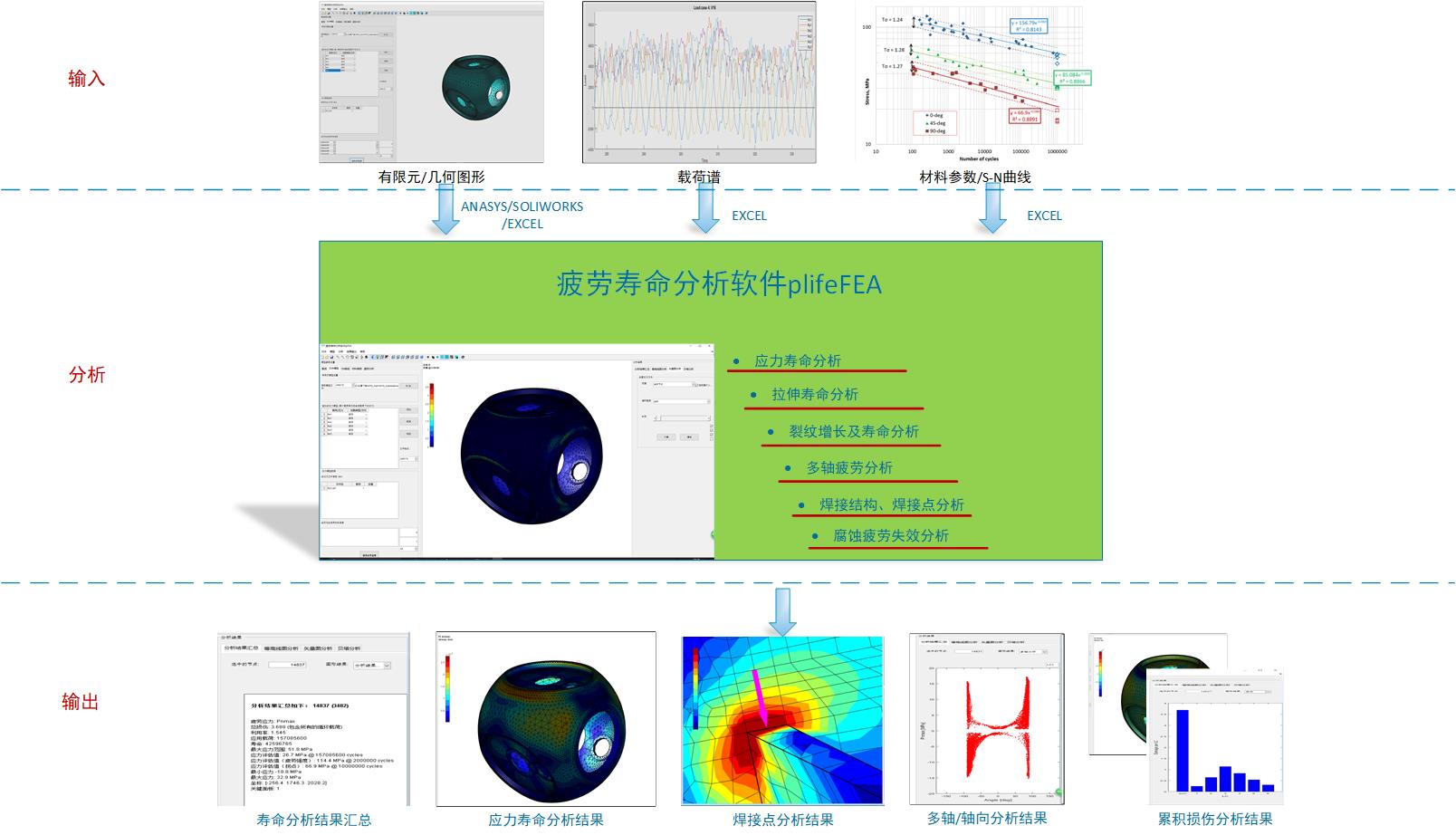

廣州寶順信息科技有限公司自主研發的疲勞壽命分析軟件plifeFEA，是一款專門用于解決產品疲勞失效工程問題的CAE軟件。該軟件采用先進的有限元算法以及疲勞壽命模型，基于plifeFEA強大的分析引擎，幫助企業快速、精準識別產品的危險點位置（薄弱環節）并預測壽命，以便合理制定產品設計策略。plifeFEA軟件具備產品應力壽命分析、拉伸壽命分析、焊接結構疲勞分析、裂紋增長壽命分析、腐蝕疲勞壽命分析等功能，且提供豐富的材料參數庫、模型庫，可滿足產品疲勞分析工程急需。
2、產品特點
疲勞壽命分析軟件plifeFEA，具有以下優勢、特點：
（1）提供解析計算和基于有限元分析兩種方法進行疲勞壽命分析，滿足用戶的不同使用需求；
（2）不僅支持應力壽命、拉伸壽命、焊接結構、多軸疲勞、利用率等分析，也提供裂紋增長及壽命預測、腐蝕應力開裂等疲勞分析；
（3）疲勞壽命分析軟件plifeFEA，支持靜態結構、等幅應力、變幅應力等不同情況下的疲勞分析，以及SN曲線估算以及修正等；
（4）提供疲勞壽命、累積損傷、疲勞強度、關鍵點、利用率等20多種參數的計算功能；
（5）基于有限元的疲勞分析方法，支持ANASYS、CATIA、SOLIDWORKS等CAD/CAED軟件的數據導入，并提供EXCEL格式的自定義數據導入，滿足不同用戶輸入數據的分析需求；
（6）與產品可靠性設計軟件集成，建立覆蓋產品全生命周期的可視化壽命管理平臺；
（7）提供豐富的材料數據資源庫，且可進行后臺的維護管理。
3、功能介紹
疲勞分析建模，包括載荷建模、有限元模型建模、SN曲線、材料參數管理等功能。
（1）載荷建模
疲勞壽命分析軟件plifeFEA的載荷建模，支持EXCEL格式的載荷定義方式，可導入EXCEL格式的載荷文件。 支持載荷的圖形化顯示。
（2）有限元模型建模
疲勞壽命分析軟件plifeFEA，提供ANASYS、CATIA、SOLIDWORKS等CAD/CAED軟件的有限元模型數據導入，并提供EXCEL格式的自定義數據導入。用戶可以根據實際掌握的數據，靈活選用有限元模型數據導入方式。 支持線性、雙線性、1維插值、2維插值等不同方式的應力加載方式?？稍O(shè)置拉伸、剪切等不同類型的應力以及不同方向的應力。 可設置有限元不同部位的材料屬性。
（3）SN曲線建模
可通過軟件提供的材料參數庫，導入SN曲線。也可根據用戶掌握的材料參數，自定義SN曲線。 SN曲線可定義的參數包括斜率、疲勞強度及對應的循環次數、拐點強度及對應的循環次數、應力范圍值，并可定義材料的安全系數、損傷系數。 支持平均應力估算模型，包括線性、雙線性、索德柏格、Goodman等10多種； 支持蓄水法、雨流法等7種循環應力計算方法。
（4）材料參數庫
材料參數庫，包括材料基本信息、拉伸數據、應變壽命和應力壽命數據、敏感性數據等。并且有專門的數據管理系統，可供用戶進行材料數據的管理，支持Access、SQL類型數據庫，用戶可以進行數據的加載、編輯、創建、刪除以及SN曲線繪圖等的操作。 材料數據庫提供了常用材料鋼、鋁合金、焊接材料的疲勞性能數據。
(5)疲勞分析

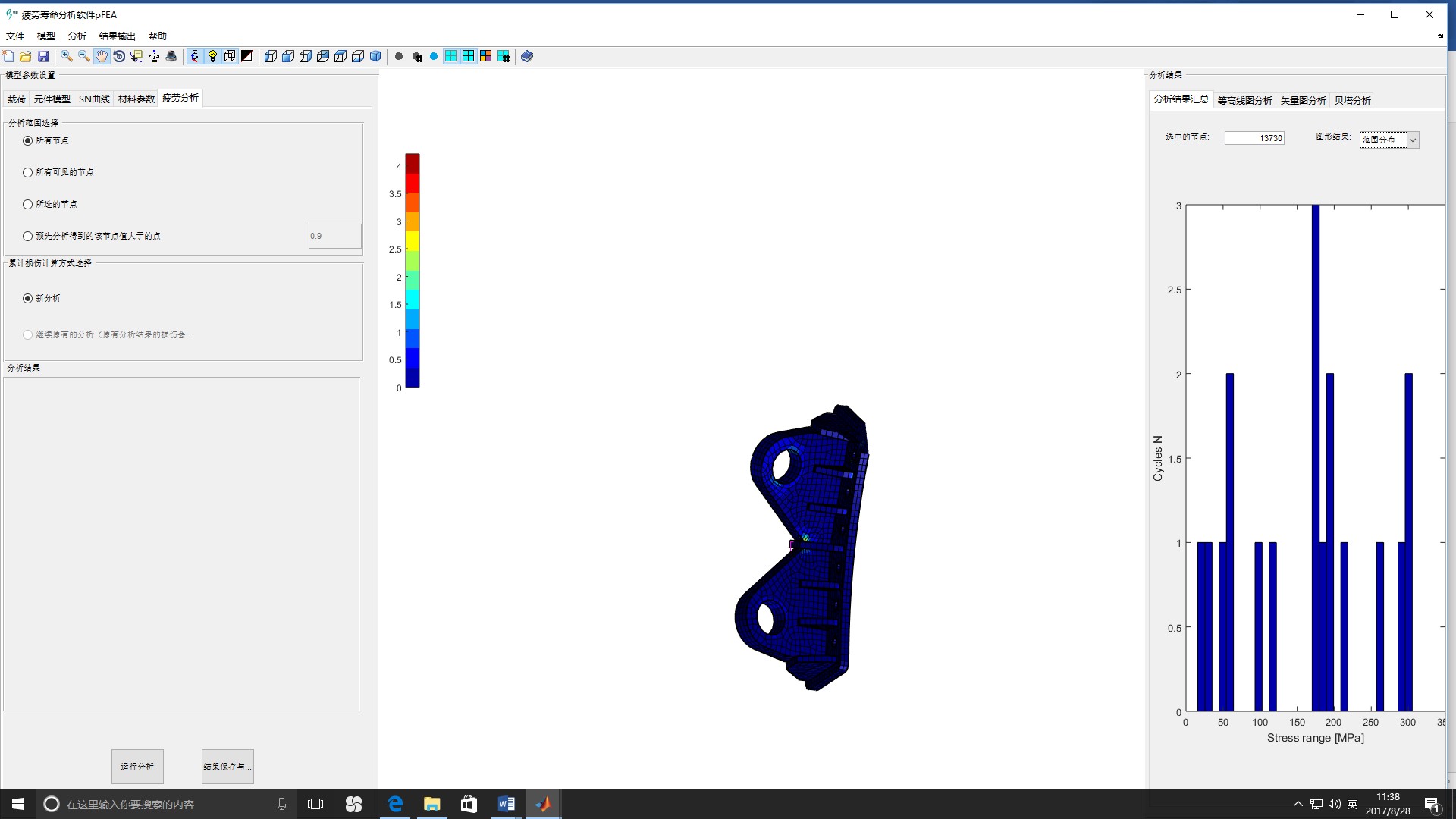

疲勞壽命分析軟件plifeFEA，提供了豐富的分析功能，包括應力、拉伸疲勞壽命分析、裂紋增長及壽命分析、焊接結構的疲勞壽命分析、多軸疲勞分析、利用率分析、關鍵部位及關鍵點分析、腐蝕應力疲勞分析等。
支持疲勞壽命分析結果匯總，包括疲勞壽命、強度、損傷、應力值、應力范圍、利用率、關鍵面等。

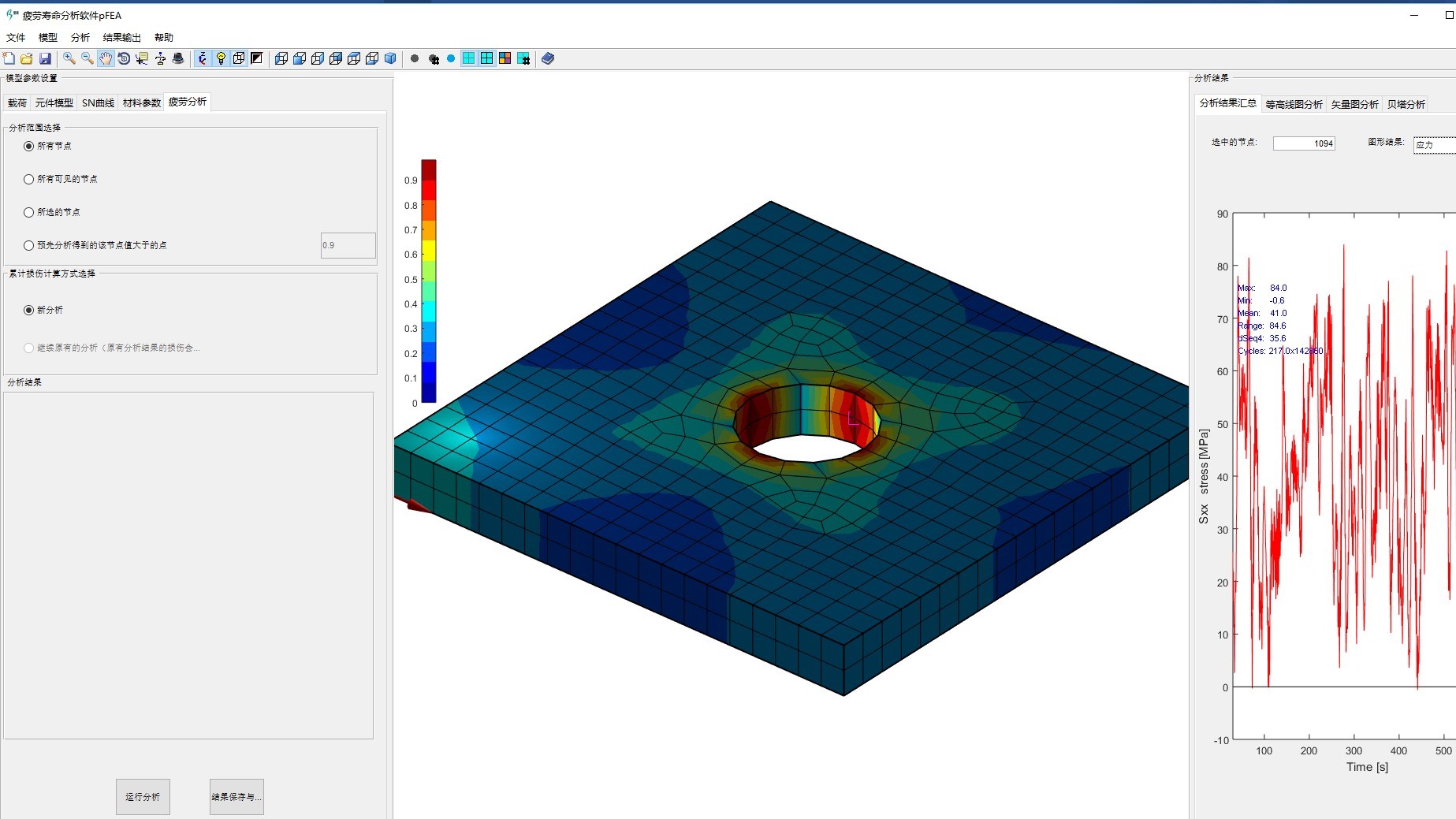

支持損傷（不同應力/不同方向）、應力、主要載荷、應力譜、應力范圍分布、均值分布、莫爾應力圓、多軸分析、關鍵面板損傷、剪切力等多種類型的圖形化分析；
支持不同方向應力的影響分析，以及最大拉伸、剪切應力的影響分析。
支持靜態結構、等幅應力、變幅應力等不同情況下的疲勞分析。
支持疊加分析、累積損傷仿真分析，可滿足不同階段的產品累積損傷情況疊加分析。
(6)基于解析的疲勞壽命分析
在產品研制的不同階段，疲勞分析的深入程度與需求一般不相同。為了滿足用戶在不同研制階段的疲勞分析工作需求，疲勞壽命分析軟件plifeFEA不僅提供基于有限元的疲勞分析功能，也提供了基于解析模型的疲勞分析功能，可用于產品設計的早期階段壽命預測。
基于解析的疲勞分析，包括應力壽命計算、應變壽命計算、裂紋增長分析3部分。其中：
（a）應力壽命計算
應力壽命計算，可提供根據載荷參數、材料參數、調整因子、應力集中系數、安全系數，幫助用戶快速計算應力壽命。 材料參數支持包括材料類型、材料極限應力、彈性模量、疲勞極限、循環次數、應力壽命曲線截距、斜率等參數設置。 調整因子支持根據加工類型判定調整因子以及自定義調整因子、支持根據應力方向的調整因子設置或自定義功能。調整因子計算支持的加工類型包括地面、機械加工、冷軋、熱輥、調制鍛造等加工手段。 應力集中系數，可直接選擇軟件plifeFEA提供的相同或者相似的幾何模型庫進行計算，或者自定義計算應力集中系數。 可計算得到不同的載荷、不同幾何模型、不同材料參數、不同加工手段等情況下的疲勞壽命，以及根據壽命設計要求調整產品的設計參數。
（b）應變壽命計算
應變壽命計算，可提供根據載荷參數、材料參數、表面完整度調整因子、應力集中系數，幫助用戶快速計算應力壽命。 材料參數支持包括材料類型、材料疲勞強度系數、疲勞強度指數、疲勞延性系數、彈性模量、疲勞極限、循環強度系數、循環強度、極限應力應力等參數設置。 表面完整度調整因子支持根據加工類型判定調整因子以及自定義調整因子功能。表面完整度調整因子支持的加工類型包括地面、機械加工、冷軋、熱輥、調制鍛造等加工手段。 應力集中系數，可直接選擇軟件plifeFEA提供的相同或者相似的幾何模型庫進行計算，或者自定義計算應力集中系數。
（c）裂紋增長及壽命分析
裂紋增長及壽命分析，支持根據載荷、材料、應力強度因子進行疲勞壽命的計算。 其中，材料參數支持材料類型（鋼鐵、鋁、鎳等）、裂紋增長截距、裂紋增長率、應力極限門限值、彈性模量等參數的設置。 應力強度因子支持直接輸入或者根據模型計算得到。計算模型支持根據幾何模型以及裂紋的基本信息進行計算。
