如何應用大數據技術開展產品的質保期與產品可靠性分析、產品壽命預測

隨著現代技術的發展，智能芯片、傳感器、無線網絡等的出現已經改變了產品數據的收集方式、能力、范圍及內容。數據收集比以前更為容易了。例如，越來越多的產品在研制過程中，設計了自動數據收集設備，這些數據收集設備可以跟蹤產品在什么環境使用以及使用情況如何。然而，盡管收集了大量的動態數據之后，很少人或企業對這些數據進行可靠性分析，搞不清楚如何對這些數據分析以獲得更為準確的產品可靠性信息。如何分析這些數據，更好地進行產品質保期的科學決策、如何判定投入產品的使用壽命以及維護團隊的策劃。

其實，隨著采集的數據的增加，借助這些數據以及大數據分析技術，可以很好的分析產品投入市場后，在不同的使用環境下，確定產品所承受的應力對產品質量可靠性的影響，可以掌握產品的客戶使用情況以及后續的維護風險。 例如，根據軸承產品的運行環境和故障數據，我們很容易借助應力損傷模型，分析相應的溫度、濕度等應力對產品壽命的影響，通過相應的壽命預測方法及大數據應用工具，可以快速的預測市場上運行的產品的壽命。

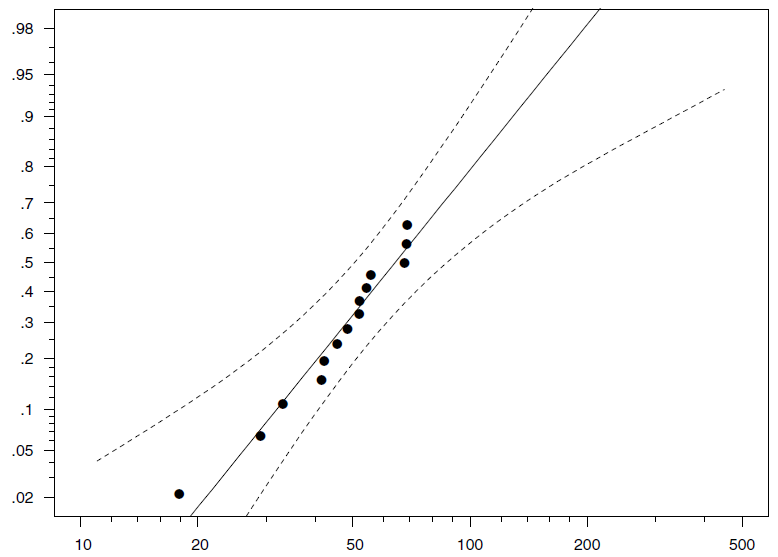

根據軸承的現場使用數據進行壽命預測

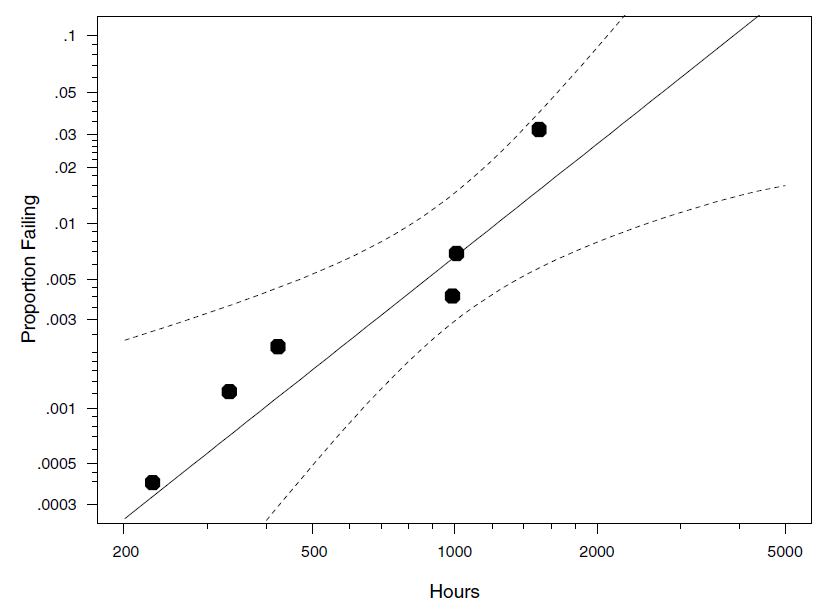

根據現場數據進行產品剩余壽命的分析

軌道車輛系統可靠性分析

1、前言

        隨著我國高鐵建設的快速發展，高鐵已逐步成為了人們出行的首選。為滿足人們?nèi)找嬖鲩L出行及服務質量需求，軌道車輛系統的安全、可靠是關鍵。正因如此，國內外很多機構都在投入相應的人力、物力開展軌道交通系統的可靠性、安全性研究工作。但是，由于軌道車輛系統的可靠性相關標準較少，主要有EN 50126-軌道交通 可靠性、可用性、可維修性和安全性規范及示例、GB/T 21562-軌道交通 可靠性、可用性、可維修性和安全性規范及示例(即EN 50126)，使得軌道車輛系統的相關研制單位在實施可靠性工作過程中，無所適從。本文結合實例，詳細介紹如何開展軌道車輛系統的可靠性分析工作。通過分析，確定輪副及組件分系統的故障率比重較高，且采用球型軸承設計的輪副可靠性比圓柱型軸承設計的輪副高一些。根據分析結果，可以為后續的軌道車輛系統的可靠性設計、改進提供技術、數據支撐。

2、軌道車輛系統可靠性分析流程

        關于全壽命周期階段的軌道車輛系統可靠性工作項目、流程問題，在EN 50126.3標準的第6章節、EN 50126.1標準的第6章節已經詳細介紹，這里不再贅述。本文主要介紹的是如何結合相應維修數據、故障數據，開展可靠性分析工作，以支撐軌道車輛系統設計、運行與使用階段的RAMS工作。

        軌道車輛系統的可靠性分析流程大體分為以下幾步：

        第一：明確可靠性分析目的，明確可靠性分析對象，對軌道車輛系統、子系統組成結構的理解，及其故障的識別和編碼；

        第二：收集、篩選和分類處理每個子系統的相關故障數據（MTBF、MDBF等，參數含義見附錄A）；

        第三：驗證相同和獨立分布的組件的數據；

        第四：擬合子系統的故障數據，獲得理論的概率分布；

        第五：評估每個子系統的可靠性參數，以及最優分布。

        需要注意的是：下面的分析是基于以下假設：

        （1）系統是可修的；

        （2）系統可進行維修和維護更新；

        （3）所研究的系統功能是獨立的；

        （4）修復的組件與新的一樣好，即修復如新。

3、軌道車輛系統可靠性分析案例

3.1 對象及目的

        本次分析的對象是軌道車輛系統。分析的目的是：通過分析，確定軌道車輛系統的薄弱環節，并利用相應的維修數據、故障數據找出薄弱環節的可靠性影響規律，用于評估、確定各分系統的可靠性指標，用于合理確定系統的預防性維修工作計劃等。

3.2 數據收集、分類

        列車在運行過程中，可能會發生各種各樣的故障。但是，只有特定的一些故障才會影響到車廂正常運行、乘客乘車安全。此外，一些嚴重的故障可能還會導致一個或者多個車廂脫軌，從而導致列車的低可用性、低安全性，影響乘客的乘車滿意度。

        軌道車輛系統的每節車廂，都是由多個子系統組成，包括轉向架子系統、變速箱子系統等，每個子系統由不同的組件、設備組成，每個組件壽命都可能服從一定的失效分布。為了更清晰地判斷軌道車輛系統到底是哪個環節更為薄弱，需要對軌道車輛系統的故障進行分類收集、處理。因此，我們首先需要分析列車每節車廂由哪些子系統、組件組成，這樣就可以對故障數據進行分類處理。

        我們以某公司研制的列車為例，把每節車廂劃分為轉向架與車輪定位分系統、輪副及組件分系統、空調（冷氣系統）、剎車系統、蒸汽加熱系統、緩沖系統等組成。根據收集的故障數據、維修數據，進行不同子系統的故障數統計（使用帕托圖方法統計）。通過統計可知，輪副及組件分系統的故障比重占76%。因此，我們重點分析輪副及組件分系統的可靠性問題。

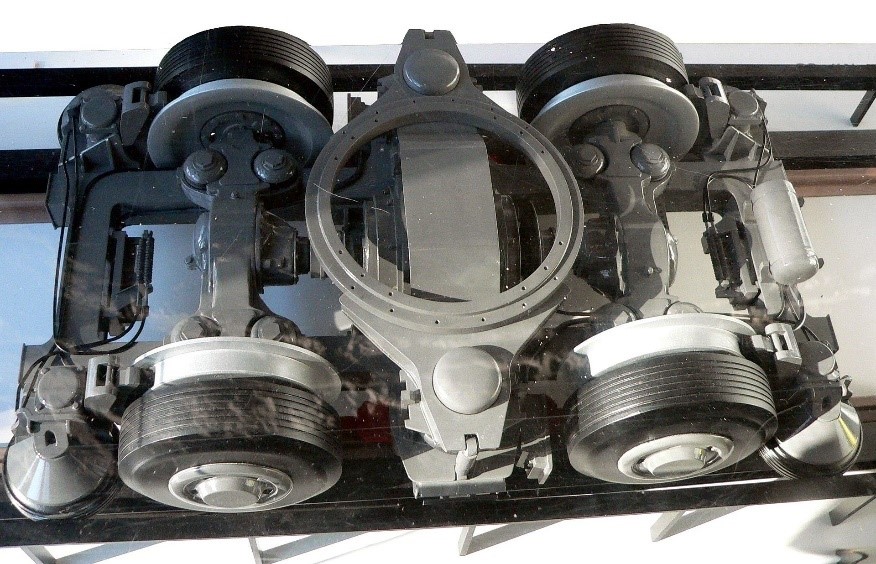

圖1 轉向架與車輪定位分系統

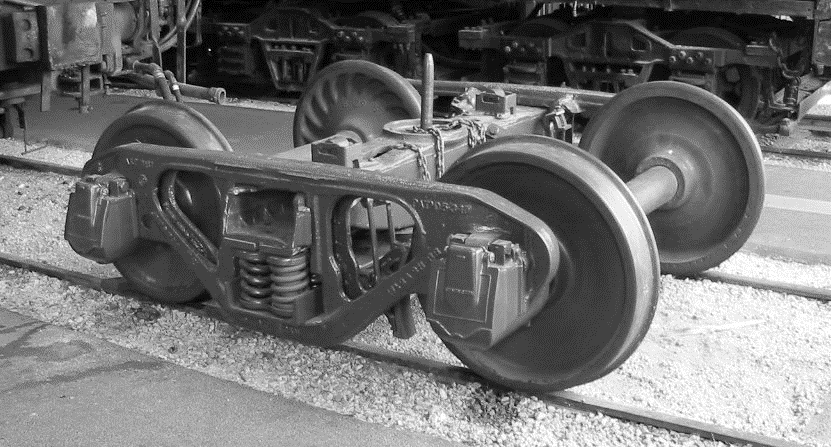

圖2 輪副及組件分系統

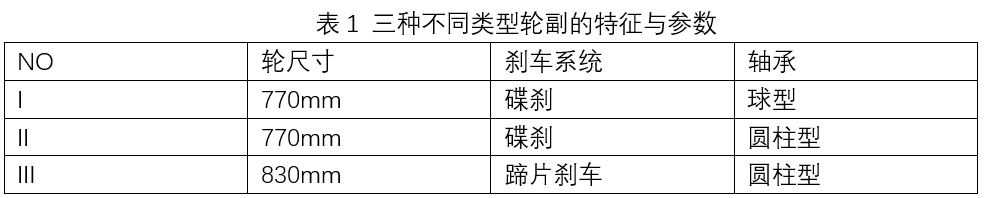

        通過分析，該公司研制的車廂使用的輪副包括三種類型，分別為I類（770mm、碟剎、球型軸承）、II類（770mm、碟剎、圓柱型軸承）、III類（830mm、蹄片剎車、圓柱型軸承）。分別找出這三類不同輪副的故障與維修數據，進行進一步的分析。

3.3 數據有效性驗證、分析

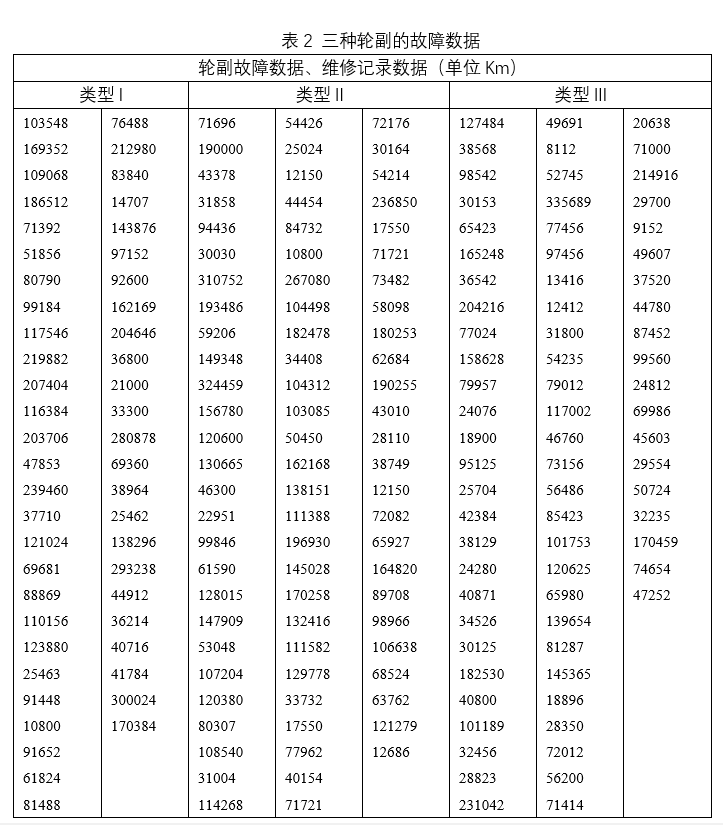

        收集到的數據，不能直接用于可靠性分析。需要進行一定的數據有效性驗證、分析工作。驗證分析主要是對所收集的數據進行有效性驗證、分布檢驗等，確認數據是否服從統一分布、是否具有相關性，確保后續可靠性評估等工作的數據輸入的準確性。這里，利用PosVim工具的威布爾分析模塊進行驗證分析，把表2的數據輸入到軟件工具中，進行箱圖分析、早期失效分析、圖示檢驗、分布檢驗（AD檢驗、KS檢驗、T檢等）等多種手段檢驗。通過檢驗分析，可以看出，威布爾分布與數據擬合更為合理。

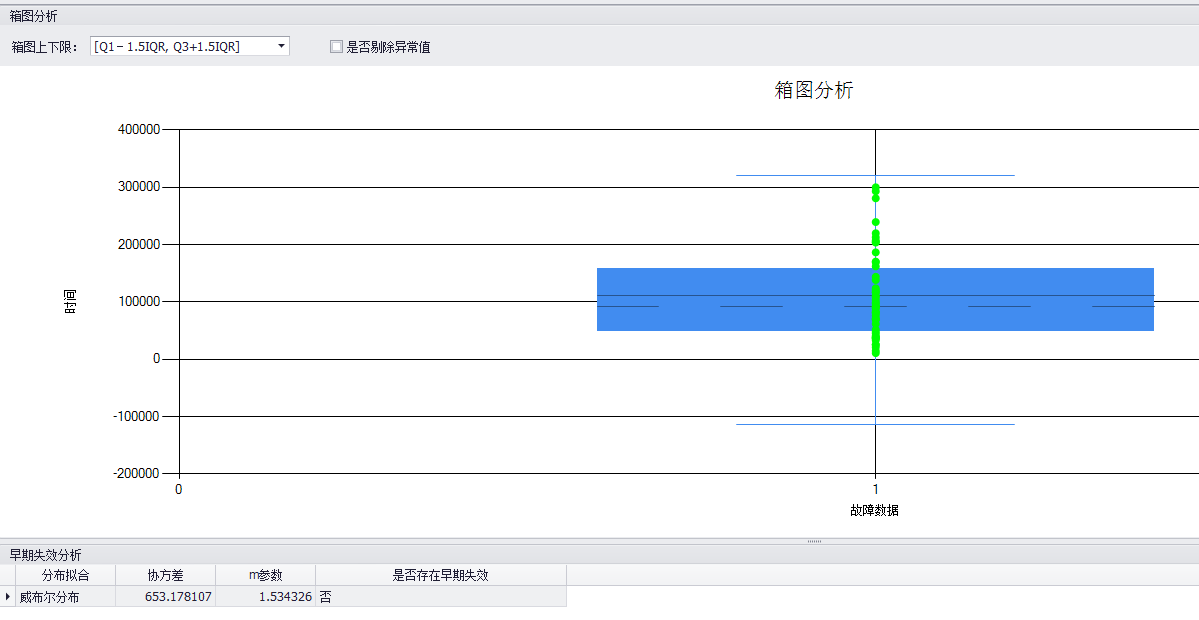

圖3 箱圖分析

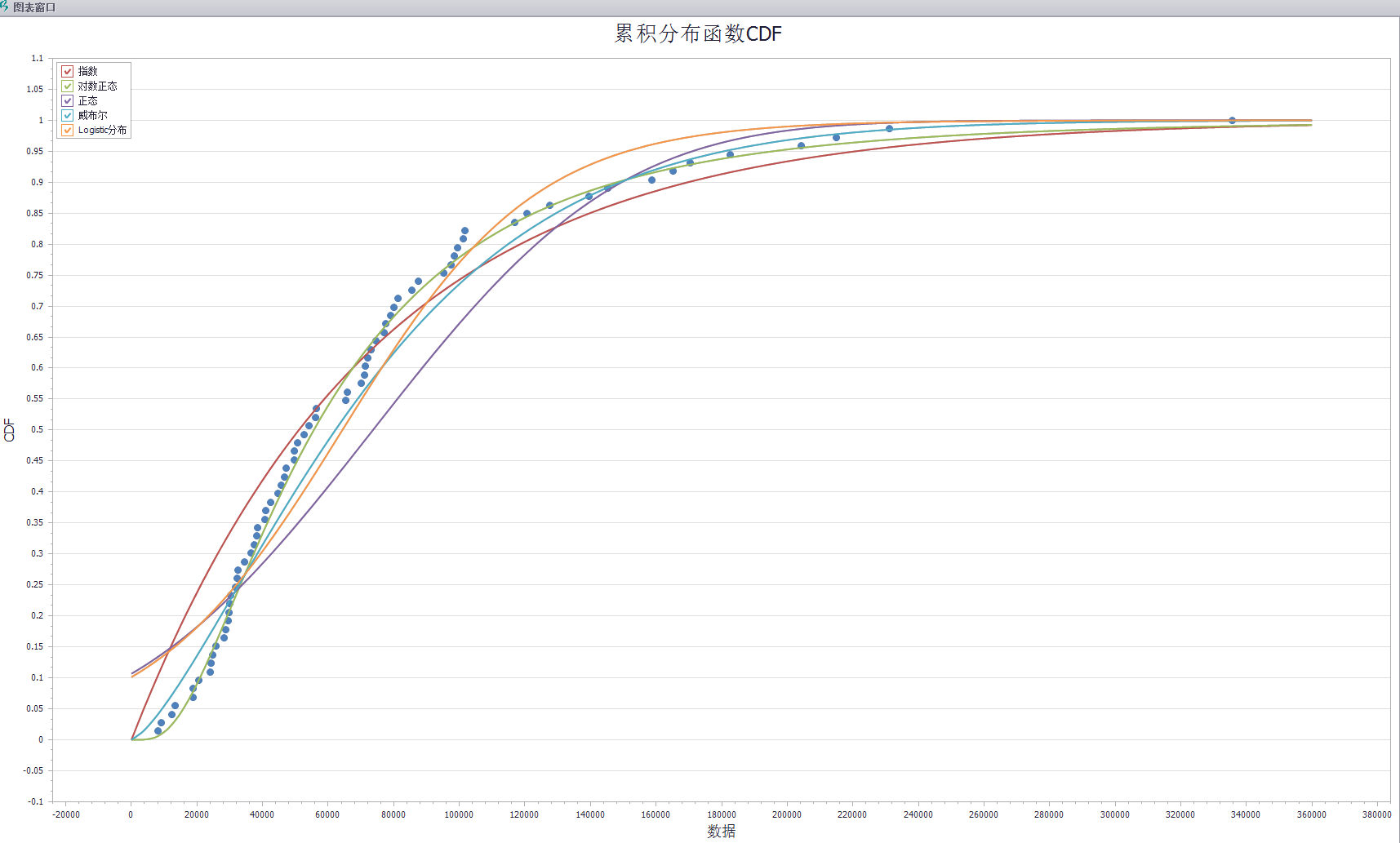

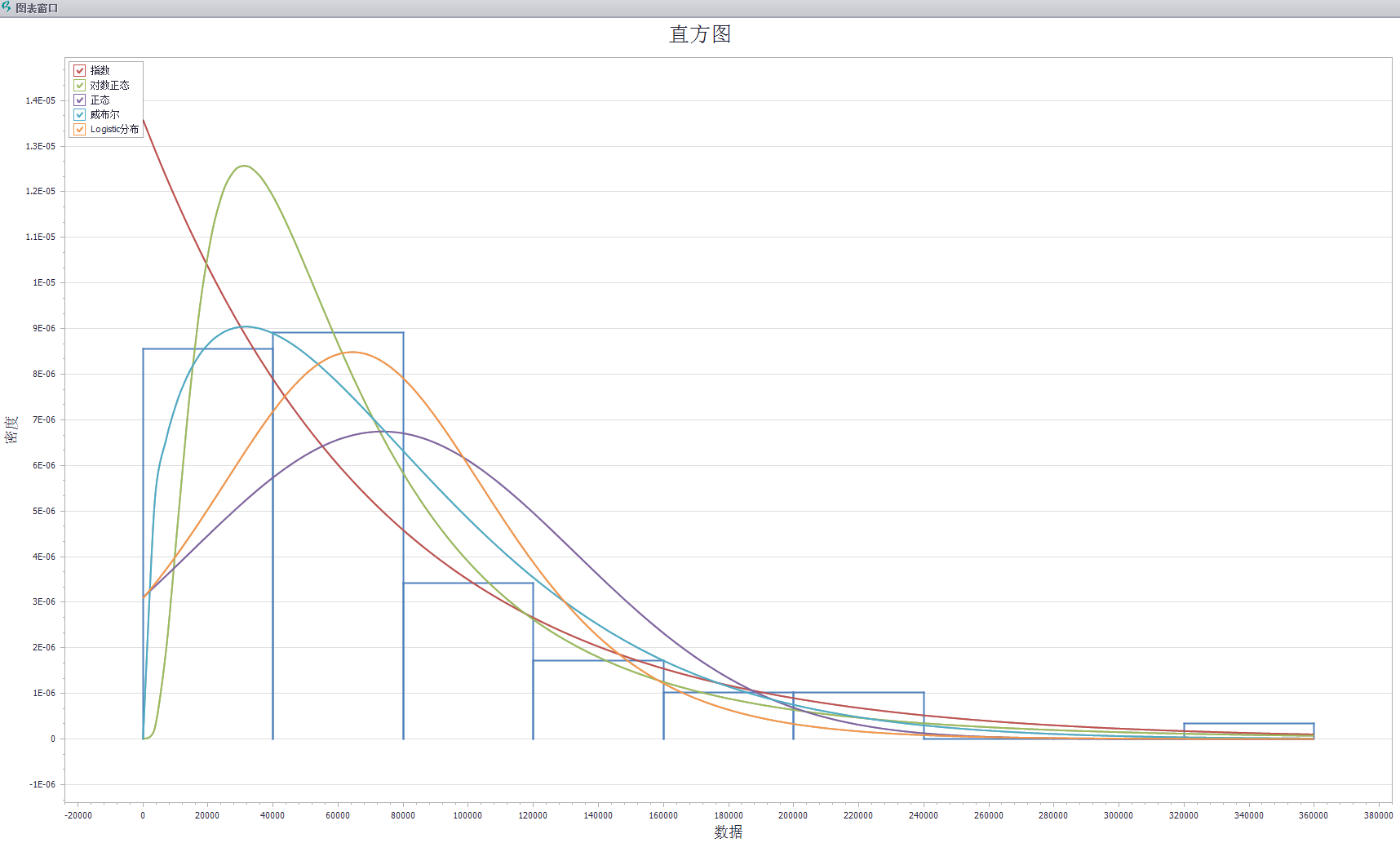

圖4 圖示檢驗

圖5 圖示檢驗

3.4 分布擬合分析

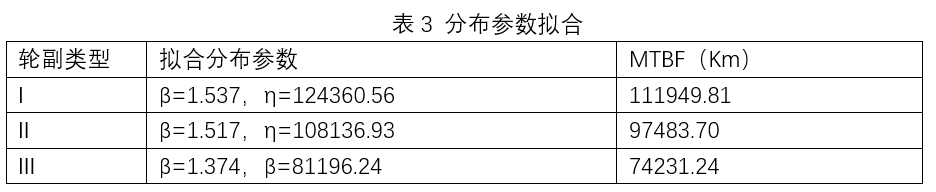

        確認數據有效性以及后，即可進行分布擬合、分布參數的估計。利用PosVim工具的威布爾分析模塊，使用0.95置信度，極大似然法進行擬合。通過擬合，得到I類、II類、III類輪副的分布參數擬合結果如下表所示。

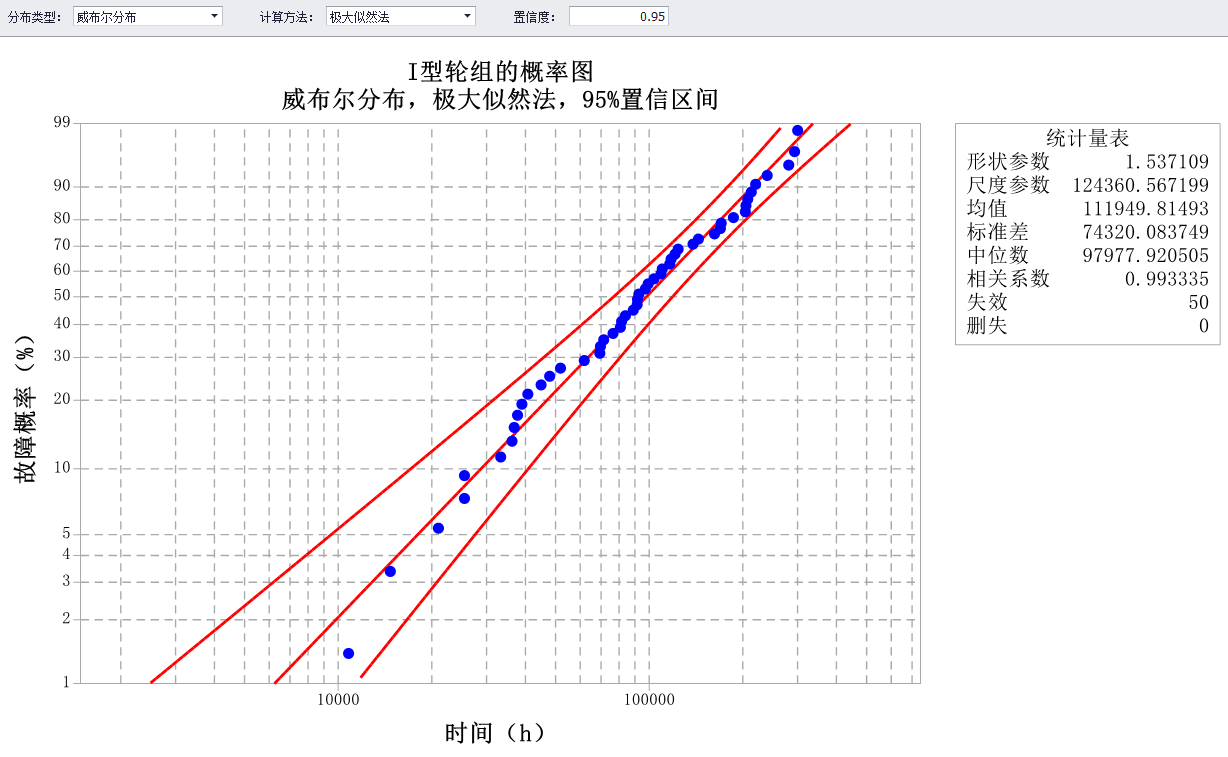

圖6 I類輪副分布參數擬合結果

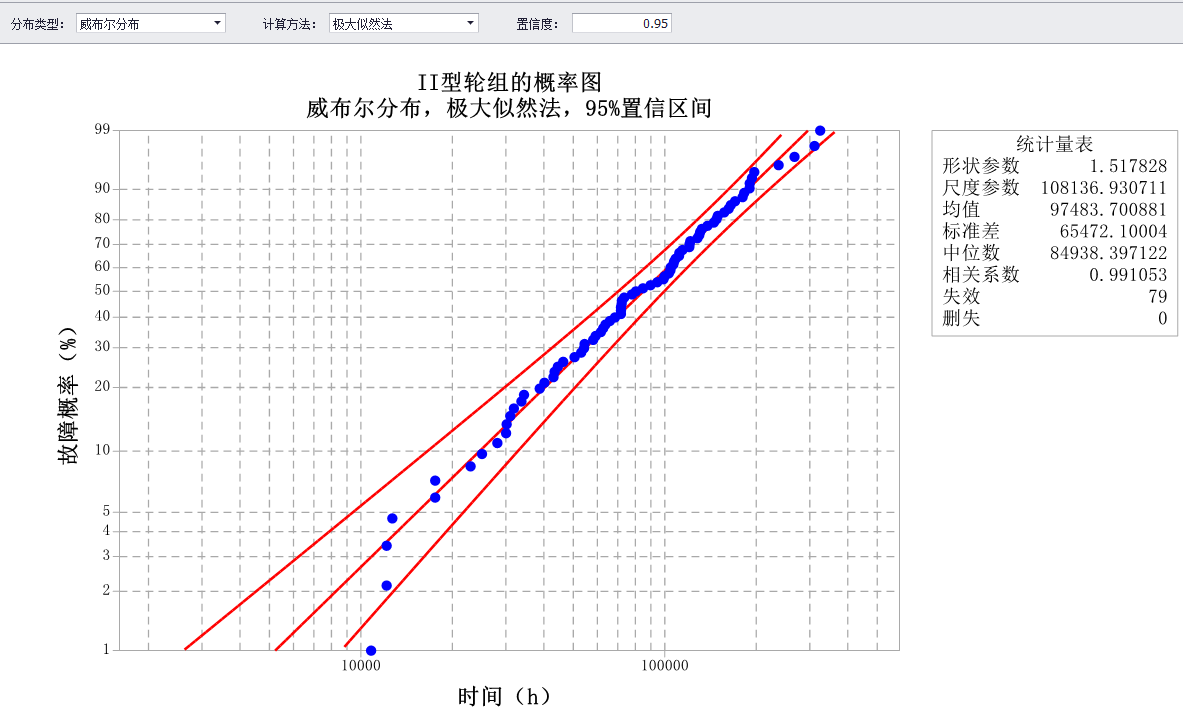

圖7 II類輪副分布參數擬合結果

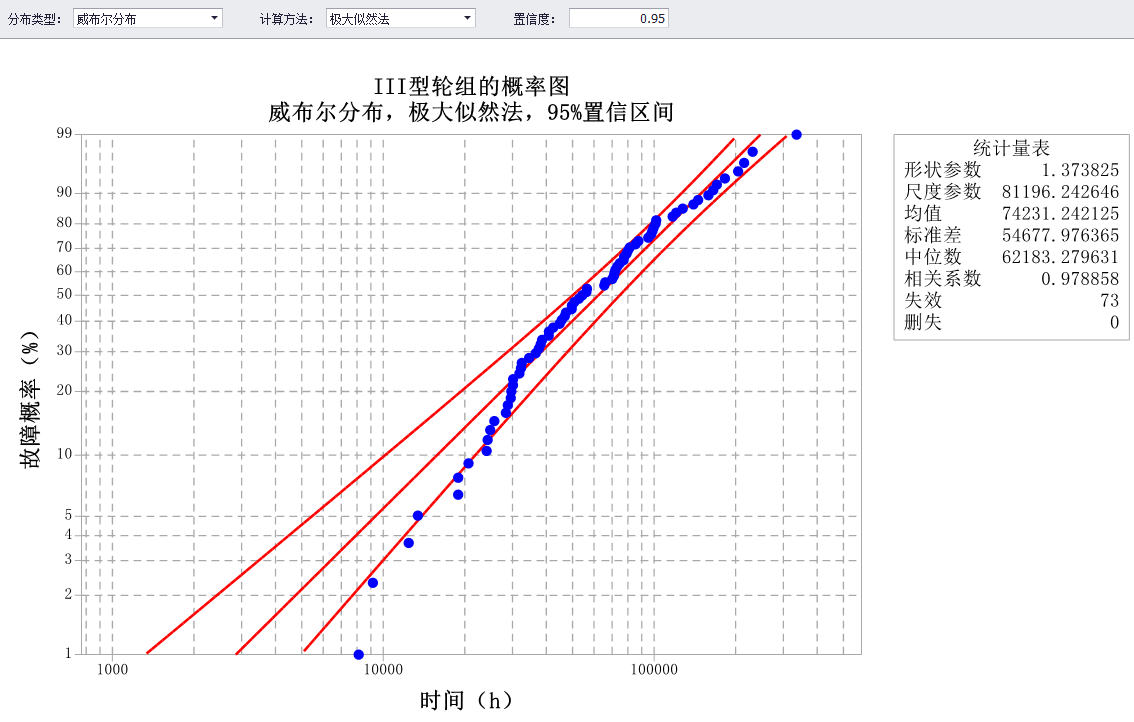

圖8 III類輪副分布參數擬合結果

3.5 可靠性評估

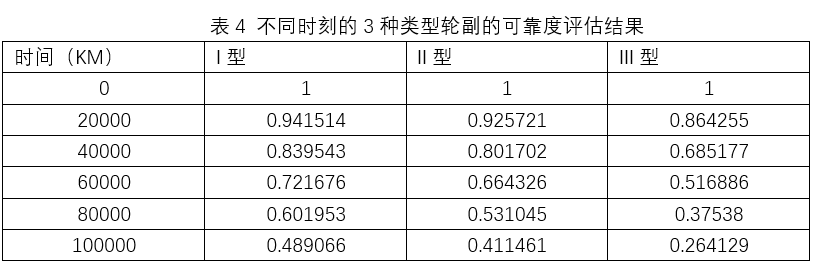

        根據三類輪副的分布參數擬合結果，利用PosVim工具的威布爾分析模塊分別計算不同時間（這里使用Km為單位）的可靠度。計算結果如下表所示。從結果可知，當列車運行時間達到40000Km時，類型I的輪副可靠度為0.8395（即有0.8395的概率不會失效），類型II的輪副可靠度為0.8017，類型III的輪副可靠度只有0.6851。 通過圖6、圖7以及表4也可以直觀看出，I類、II類這兩類輪副是相似、相近的。主要差別是軸承的設計方案不同，造成壽命分布參數不相同。一種使用的是球型軸承設計，一種是選用圓柱型軸承設計。從分析結果可以看出，選擇軸承球型設計時，可靠度比圓柱型設計的高一些。通過對比，也可以為后續的可靠性改進設計提供數據參考。

3.6 預防性維修間隔期計算

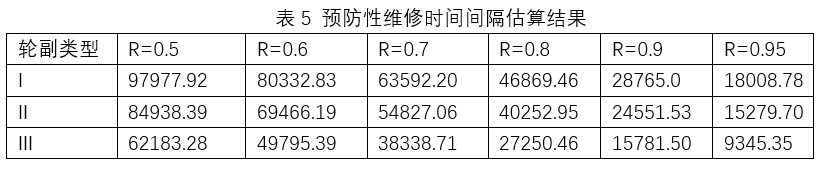

        根據三類輪副的分布參數擬合結果，以及可靠性指標要求，可以合理確定預防性維修間隔期。這里使用PosVim工具的威布爾分析模塊分別計算可靠度指標要求為0.5、0.6、0.7、0.8、0.9、0.95等值時的預防性維修間隔期時間。計算結果如下表5所示。例如，當輪副可靠度要求不低于0.8時，I類輪副的預防性維修間隔期需要不超過46869.46KM，即列車運行累積公里數不超過46869.46KM，需要進行預防性維修。

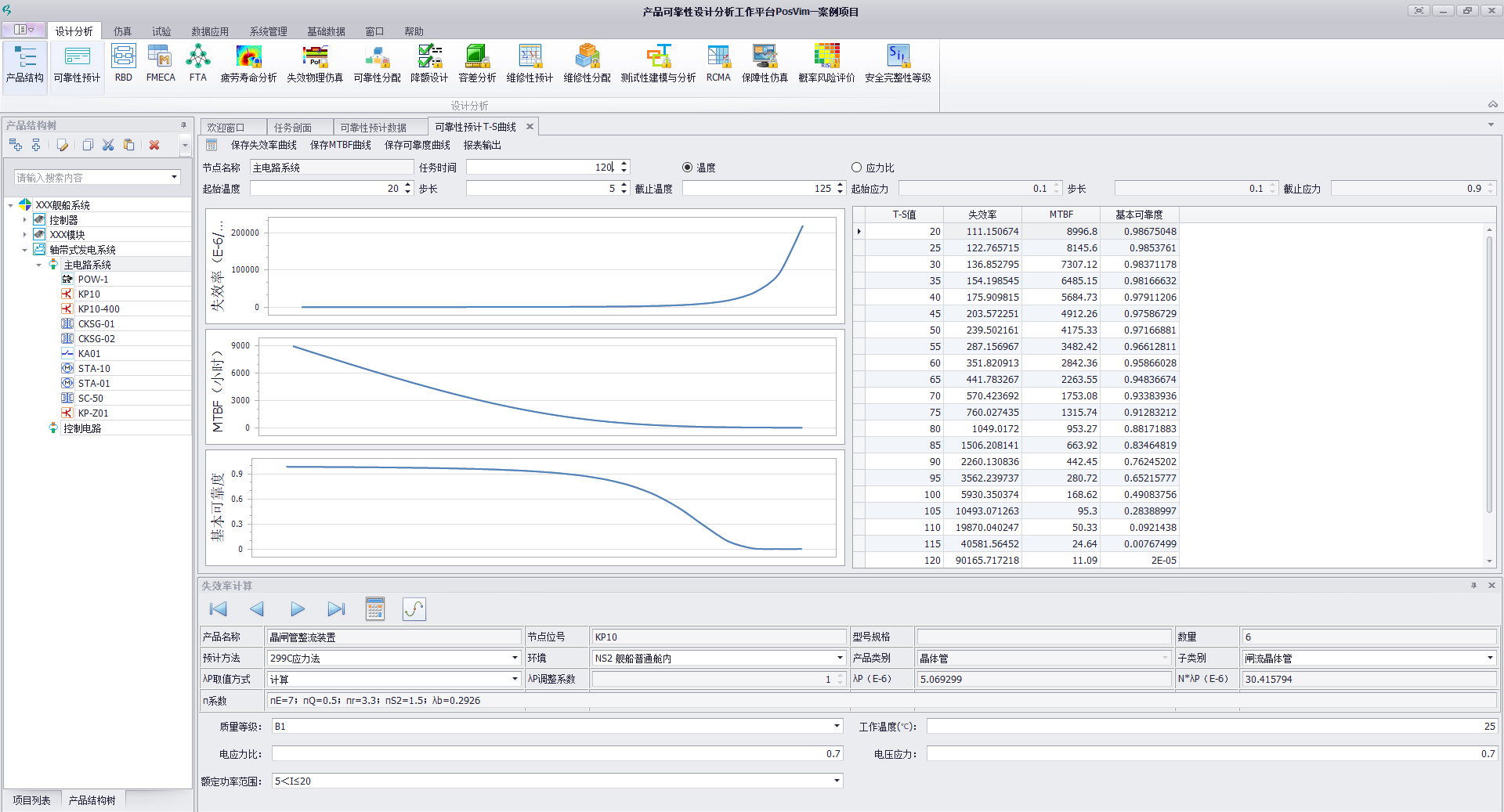

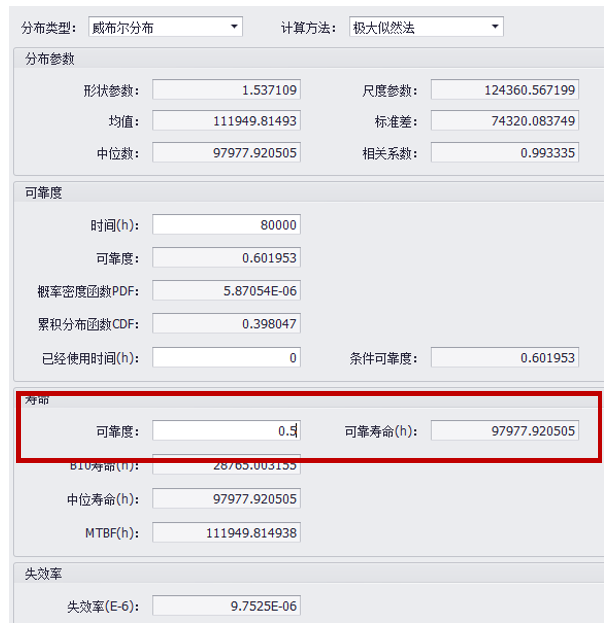

圖9 PosVim的可靠度及維修間隔期計算

4 結論與建議

        本文結合軌道車輛系統的實際數據，詳細介紹了如何開展軌道車輛系統的可靠性分析工作。通過分析可知，軌道車輛系統的輪副分系統的可靠性偏低，且采用球型軸承設計的輪副的可靠性比采用圓柱型軸承設計的輪副可靠性高一些。通過分析，可以合理評估得到軌道車輛系統的可靠性水平，以及合理確定預防性維修間隔，為軌道車輛系統的研制、管理決策提供重要技術、數據支撐。

附錄A 軌道車輛系統適用的RAMS參數

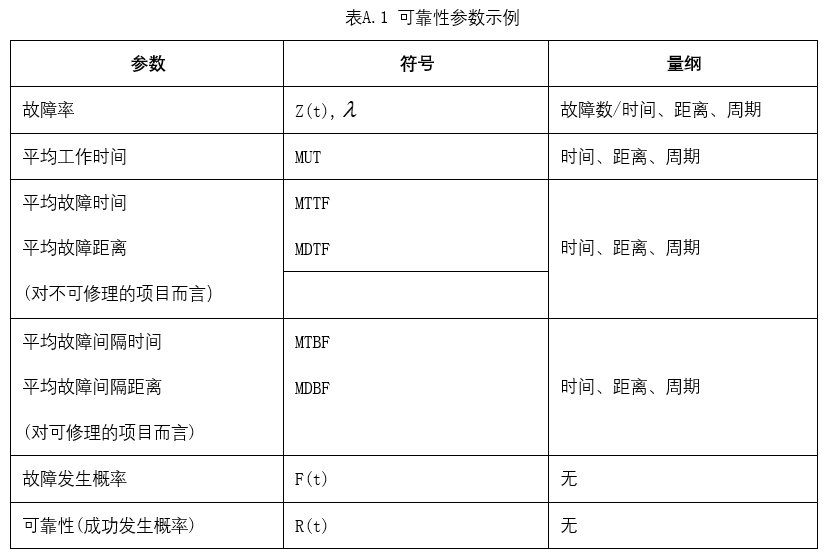

A.1 可靠性參數

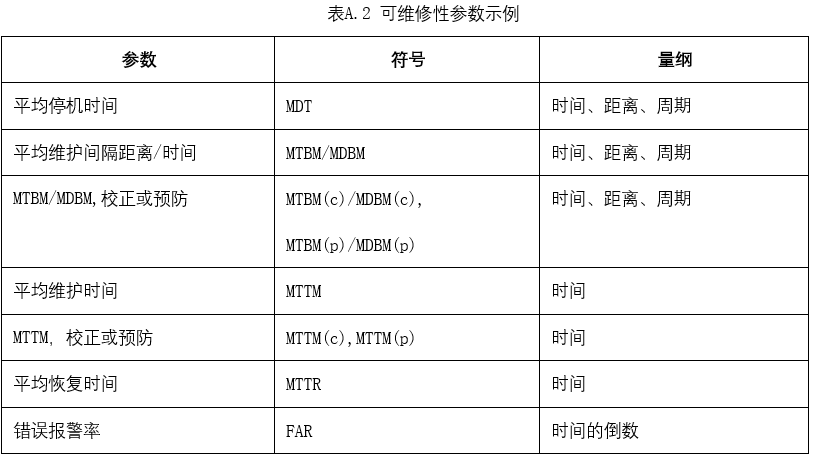

A.2 可維修性參數

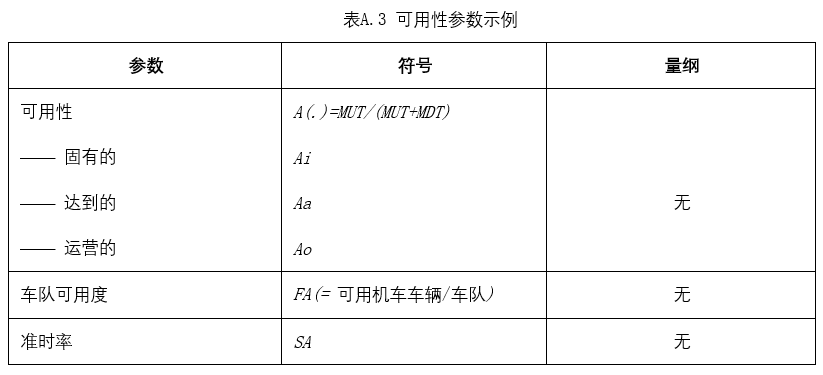

A.3 可用性參數

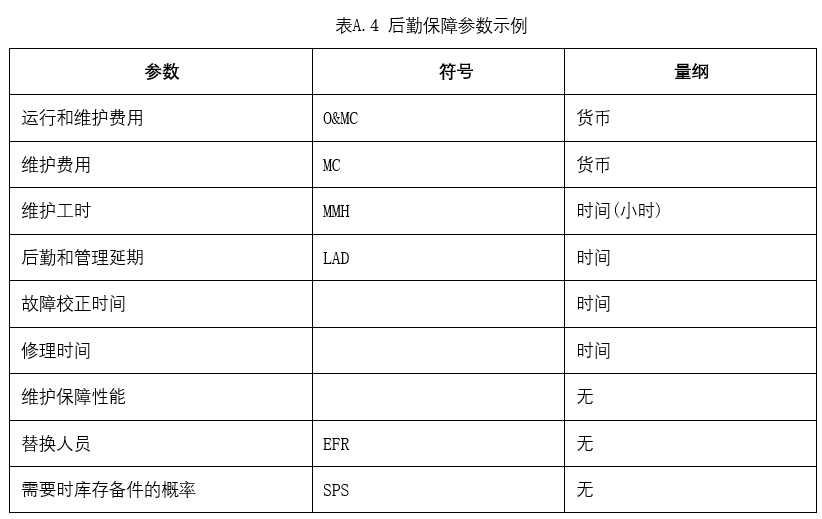

A.4 后勤保障參數

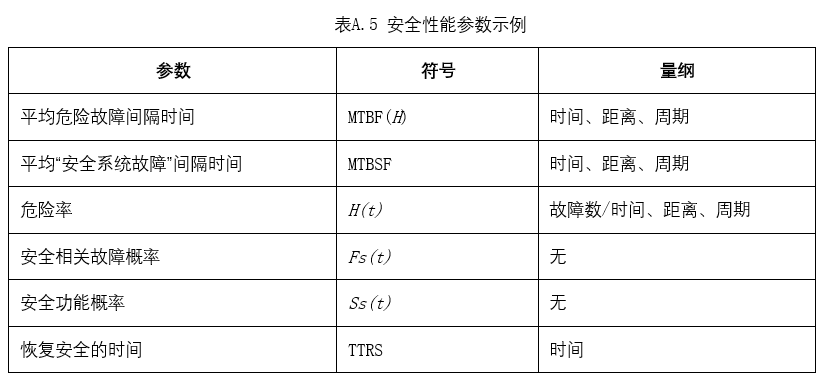

A.5 安全性參數

可靠性試驗的3倍MTBF規則問題

        摘要：開展可靠性試驗方案設計工作時，往往會用到3倍MTBF規則確定試驗時間。該規則簡單、易懂且易于執行。但是，是否能夠合理使用3倍MTBF規則，對于試驗的成功與否具有較大影響。本文從3倍MTBF規則的含義、來源、理論依據、存在問題、案例說明等方面進行了介紹，希望對對可靠性試驗相關人員有所幫助。

1、3倍MTBF規則含義

        使用3倍MTBF值進行可靠性試驗時間設計的規則，由于其簡單、易懂且易于執行，被廣泛應用于MTBF指標的驗證試驗方案設計工作中。但是，可能很多人不了解這3倍MTBF的試驗時間設計規則的原理，往往出現盲目使用的情況。本文綜合國內外相關經驗、資料，詳細論述3倍MTBF設計規則的來源、含義、存在問題以及改進方案。

        3倍MTBF規則是：假設受試產品的MTBF要求值是MTBF0，置信度1-α為80%，試驗過程中的故障數為1，那么總試驗時間T達到3倍的MTBF0時，即可完成對受試產品的MTBF指標的鑒定/驗證。也就是說，在80%置信度下，進行3倍MTBF0試驗時間的可靠性試驗，如果試驗過程中出現的故障數不超過1個，那么認為受試產品的MTBF指標滿足要求。由于該規則比較通俗易懂，所以很多單位都采用該辦法進行試驗方案設計。

        一個例子：

        美國國防部（DOD）采辦中心計劃采購一個無人機設備，合同中要求的可靠性指標為MTBF，其中MTBF門限值為100小時，目標值是200小時，置信度為80%。

        高通公司承擔了該設備的研制。為了驗證該設備是否滿足合同中的MTBF指標要求，高通公司使用3倍MTBF規則設計了一個可靠性試驗方案，并驗證80%置信度下該設備是否滿足MTBF門限值要求。高通公司采用3倍MTBF規則進行可靠性試驗，那么意味著該公司要開展至少3倍MTBF的試驗時間的可靠性試驗，且只允許最多有1個故障。這樣，該公司共需要進行300小時的可靠性試驗。如果試驗結束后，沒有出現故障或者只出現1個故障，那么可以驗證該設備超過或滿足MTBF指標要求。

2、3倍MTBF規則的理論依據

2.1統計假設檢驗

        為了更好理解3倍MTBF規則的含義，并分析3倍MTBF規則存在的問題以及如何改進，我們首先了解3倍MTBF規則的理論依據。第一個理論依據使統計假設檢驗；第二個使3倍MTBF規則的假設條件、前提條件（見2.2節）；第三個是置信度問題（見2.3節）。

        統計假設檢驗可以作為判斷一個試驗得到的MTBF真值（具體數值可能不知，因為我們開展可靠性試驗時，很多時候只鑒定其受試設備滿足或者不滿足指標要求，實際值是無法知道的）是否超過了某目標值MTBF0的工具、手段。

        根據統計假設檢驗理論，可以知道存在兩種假設檢驗結果：

H0:MTBF≤MTBF0和H1:MTBF>MTBF0

        對于這兩種假設，我們比較容易理解是存在兩種錯誤的判斷的，即假設檢驗中的一類錯誤、二類錯誤。當受試產品的MTBF真值超過100小時，做出不通過的錯誤判斷結論時，稱為第一類錯誤，假設造成第一類錯誤判斷的概率為α；當受試產品的MTBF真值小于100小時，做出通過的錯誤判斷結論，稱為第二類錯誤，假設造成第二類錯誤判斷的概率為β。

        根據假設檢驗理論可知，對于可靠性試驗結果的判斷，我們不僅可以做出可靠性試驗的MTBF值是否滿足預期值要求的判斷，也可以能存在第一、二類錯誤判斷的問題。

2.2 應用3倍MTBF規則的前提條件

        使用3倍MTBF規則是需要滿足一定的前提條件的。我們很多人由于不了解3倍MTBF規則的前提條件，無論什么樣的產品都直接使用該準則進行可靠性試驗的設計，特別是一些機械產品、耗損型產品等，都直接使用3倍MTBF規則設計。此時，往往會得到錯誤的結論，造成不必要的損失。應用3倍MTBF規則時，其重要的前提是：

        （1）故障時間相互獨立；

        產品壽命服從指數分布。

        關于指數分布的內容介紹資料較多，這里不再贅述。指數分布的概率密度函數為：

        式中，t是故障時間，MTBF是平均故障間隔時間。工程經驗告訴我們，在產品穩定期、成熟期，其失效率往往是常數，即我們認為λ=1/MTBF為常數。如果產品的故障時間服從指數分布，那么故障數r、觀測時間T服從泊松分布：

        式中，P(R=r|T)是觀測時間段T內發生r個故障的概率。

2.3 3倍MTBF規則的置信度問題

        美國國家標準與技術研究院（NIST）于2012年發布的工程手冊中，提供了可用于確定在給定置信度和允許失效數的情況下的試驗時間方法，具體內容可參閱該手冊。該手冊指出：

        （1）、隨著允許失效的數量增加，試驗時間也要增加；

        （2）、建議使用最大的允許失效數的方案，因為試驗時間更長的方案更能夠揭示產品特征、質量，并且減少誤判的可能性。

        根據該手冊可知，如果置信度為80%且允許失效數為1個時，其可靠性試驗時間準確值（計算得到）應該是2.99（近似為3）倍MTBF。這也就是3倍MTBF的主要來源、依據。

        盡管3倍MTBF規則提供了一個簡單的可靠性試驗方案設計辦法，但是，如果只是考慮置信度問題，可能會出現以下的問題： 根據3倍MTBF規則，我們結合前面的例子，繪制該例子的MTBF真值為不同值時通過驗證試驗的概率圖。

        由圖可知，當產品的真值MTBF=100時，只有20%的概率通過驗證，當產品的真值MTBF=200（即例子中的目標值）時，有56%的概率通過驗證，當產品的真值MTBF=3.6倍要求值（MTBF0）時，即364小時，才能有80%的概率通過驗證。

        從上面可以看出，使用3倍MTBF規則的一個缺陷是它只考慮置信度，即只考慮判斷結果的可信或者不可信問題，沒有考慮通過率問題。然而，無論是對于生產方還是使用方來說，更希望選擇合適的方案進行試驗，通過一次試驗即可驗證設備是否滿足指標要求，即以高通過率進行試驗，以免由于試驗方案選擇失敗造成多次試驗，浪費人力物力資源。

圖1 驗證通過概率圖

3、綜合考慮置信度和通過率的試驗方案設計

        通過上面的分析可知，3倍MTBF規則是一個簡單、易于理解、易于實施的策略。但是，原有的3倍MTBF規則還是存在一定的缺陷的，主要體現在：如果僅僅依靠置信度單一因素進行試驗方案設計、選擇，是比較難得到合適的試驗方案，是比較容易出現低通過率的情況。因此，需要綜合考慮置信度、通過率因素等，讓設計、選擇的試驗方案不僅較高概率地通過驗證試驗，避免因為選擇試驗方案的不合理造成重做試驗，而且降低造成第一、第二類錯誤的風險。

        建議的改進方法：

        假設MTBF1是要求高通過率通過預期值驗證的平均故障間隔時間，即要求研制的產品達到MTBF1時，能夠比較高的概率通過可靠性驗證試驗。由此，我們可以得到:

        假設可靠性試驗方案的置信度為1-α為80%，通過率不小于1-β，允許r個故障，我們?nèi)菀淄扑愕玫剑?

         式中，是卡方分布，1-α是分位數，2(r+1)是自由度。

        同時，我們可以得到試驗時間T的計算公式：

         上述的故障數及試驗時間確定，可以借助PosVim軟件提供的試驗方案設計工具計算。

        一個示例：

        仍然以前面的高通公司的案例為例，假設產品的MTBF門限值為100小時，目標值是200小時，置信度要求為80%?，F(xiàn)要驗證該產品是否滿足MTBF指標要求。即MTBF0=100,α=0.2。

        我們使用綜合考慮置信度、通過率因素的設計方法進行產品的可靠性試驗方案設計。假設我們選擇MTBF目標值200作為MTBF1的值，且希望試驗?zāi)軌蛞?0%的概率通過驗證，那么MTBF1=200,β=0.2。這樣設計的可靠性試驗方案，如果設備的MTBF真值=MTBF1=200時，我們能夠有80%的概率判斷該設備的MTBF是大于100的。注意：通常情況下，MTBF0和MTBF1的值不一定需要選擇是門限值和目標值，可根據實際情況選擇，但是一定要注意哪個值高、哪個值是低的，否則容易出錯。

        選擇MTBF0的值時，當產品質量不夠好時，所選擇的MTBF0值要盡量高概率讓其不通過鑒定。為此，設計師要評估產品的真實MTBF是否超過了MTBF0 。例如，可以通過可靠性預計、可靠性摸底試驗、可靠性評估等手段進行評估、預判斷。相反，MTBF1的值選擇應該使得MTBF真值滿足要求的設備能夠高概率通過鑒定。

        當設置了MTBF0和MTBF1的值后，結合α、β值即可根據上面的公式計算出最小的故障數r。根據公式可以得到本例的r=6。因此，可知該試驗方案的故障數選擇為6個故障，把r代入試驗時間T的計算公式，可以得到試驗時間值。計算得到T=907.5小時。同時，容易計算得到第二類錯誤率β=0.174，通過指數為0.826。

4 結論

        由上可知，我們在設計可靠性試驗（驗證MTBF指標類試驗）過程中，如果試驗方案（比如選用GJB899A的試驗方案）很難確定時，可以考慮采用3倍MTBF規則進行設計，并建議綜合考慮置信度、通過率進行試驗方案設計。否則，可能由于選擇的可靠性試驗方案不合適，造成試驗失敗，造成多次試驗。
