產品的可靠性是設計出來的，是產品的一種固有屬性。但是，我們在開展產品可靠性工作時，往往有這種感受，即現有的可靠性預計、可靠性框圖、FMEA等可靠性工程技術，在實際實施過程中往往容易與設計脫節，實施后很難得到比較具體、有建設性的改進措施，主要結癥在于：
現有的可靠性預計、可靠性框圖、FMEA等可靠性設計與分析技術、軟件工具，更多是從產品各組成單元之間的故障邏輯關系推斷、分析產品發生故障的可能，而沒有與產品的功能、性能設計工作相結合，缺乏精細化、精準化的分析能力，工程適用性不強，造成在產品研制過程中對設計方案潛在薄弱環節的定位不具體或不全面，很難表征產品使用微觀環境變化、應用方式變化、性能參數變化等對產品的可靠性、安全性影響，很難形成有針對性、建設性的改進措施等問題。 例如，通過可靠性框圖和故障模式影響及危害性分析，可以宏觀地了解相控陣?yán)走_(dá)天線的可靠性與其組件故障有關系。但是，雷達天線的可靠性與具體的故障位置參數、組件失效數量參數的關系如何，則無從了解，更談不上如何去改進。
為改進上述問題，促使可靠性設計分析工作與產品設計工作更為緊密，國內外相關機構推出了模型驅動的可靠性設計技術方案。目前模型驅動的可靠性設計分析方案主要包括兩大類，一類是功能模型驅動的可靠性設計與分析技術；一類是物理模型驅動的可靠性設計分析技術。

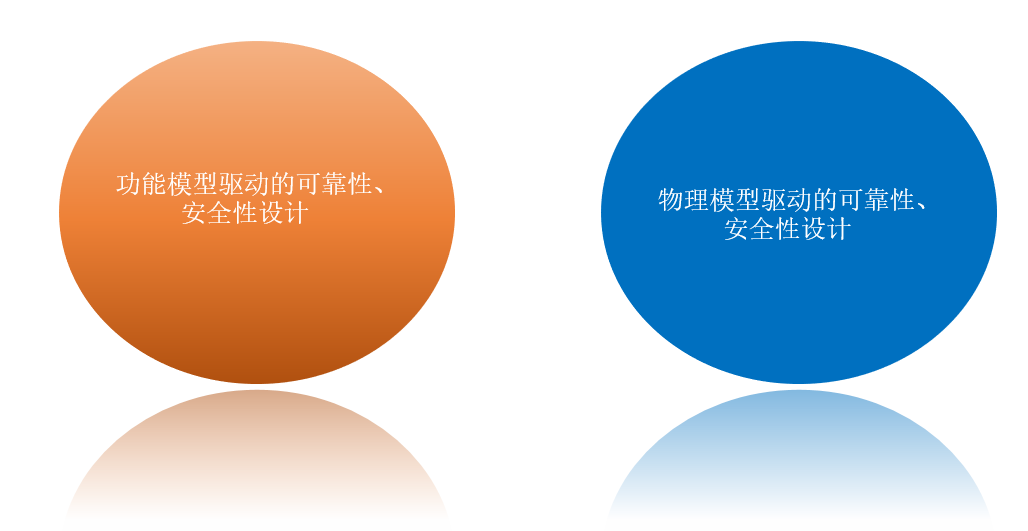

圖1 模型驅動的可靠性設計分析技術
模型驅動的POSFIA方案：
廣州寶順現已推出了功能模型驅動的可靠性、安全性設計技術解決方案POSFIA。
POSFIA完全是基于模型驅動的可靠性與安全性設計分析平臺。POSFIA適用于硬件、軟件以及軟硬件混合產品的可靠性、安全性設計分析，也適用于航空產品的適航性分析與驗證.
POSFIA系統以產品的數字樣機模型或設計方案為輸入，構建產品的功能與結構混合模型。在此混合模型基礎上，建立各個功能模塊/設備之間的故障邏輯關系等，即可完成全部建模工作。后續的可靠性框圖、FTA、FMEA、FHA、故障驗證仿真等相關可靠性分析、安全性分析工作，由POSFIA自動生成，設計人員只需對分析結果進行相應的檢查、分析即可。當產品功能、結構設計發生更改時，只需要修改相應的功能模型、接口或者狀態配置即可，有效解決產品設計不同階段或者發生設計更改時帶來的重復設計分析工作問題，最大化解放設計人員的工作壓力，有效提高產品研發效率、準確性。
依托POSFIA分析，可自動完成可靠性、安全性、測試性等特性的分析工作，可以得到產品的MTBF、可用度、不可用度、頂事件發生概率、最小割集、重要度、MTTR、MDT、可靠度、敏感度、風險等量化分析結果，也可以得到關鍵故障模式清單、關鍵產品清單、危險清單等定性分析結果?？奢敵鯮BD、FMEA、FTA、FHA、PHA等分析報告/報表。

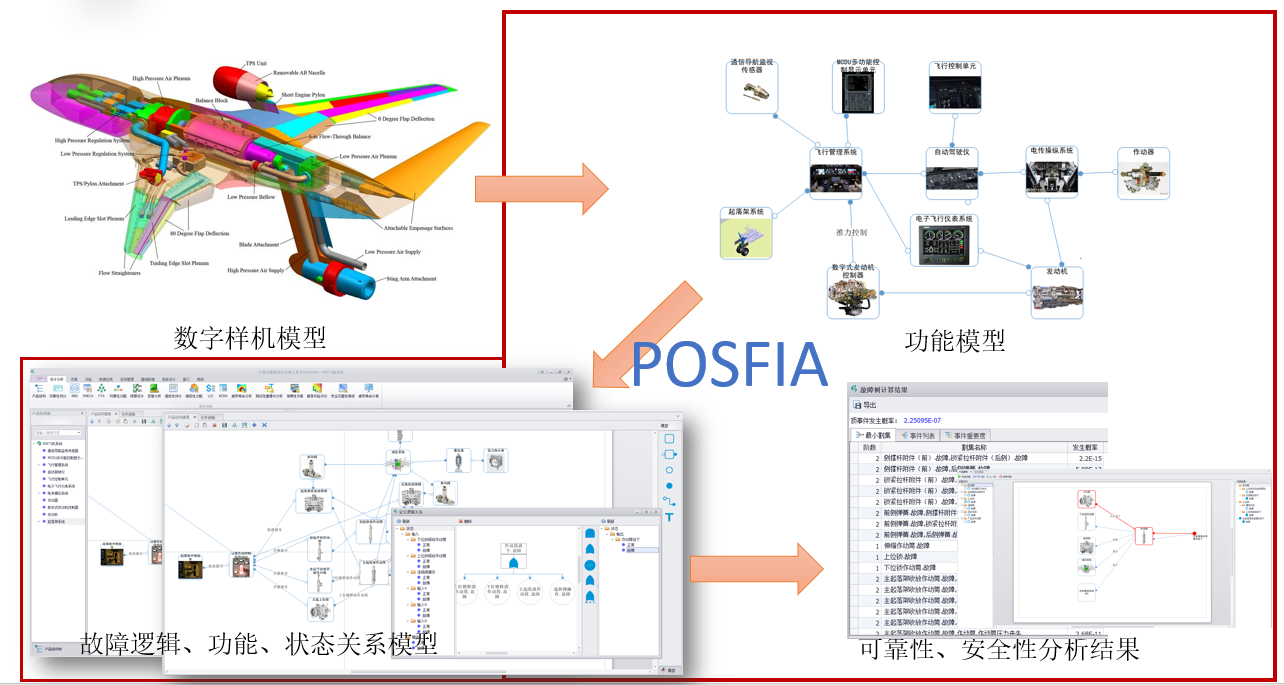

圖2 POSFIA解決方案示意圖
POSFIA組成：
POSFIA的組成包含建模、分析、仿真、數據管理功能模塊。
建模模塊包括產品的層次化功能與結構建模、功能模塊的配置、功能模塊邏輯關系配置管理、輸入輸出接口建模、接口故障邏輯關系建模、故障測試關系建模、功能模塊狀態及狀態轉移建模等功能；分析模塊包括RBD（可靠性框圖/可靠性建模）、FMEA、FTA、FHA、PHA、設計準則檢查等分析功能；仿真模塊包含單一故障、組合故障的仿真與驗證，各功能模塊輸出狀態（危險項）的故障路徑/邏輯驗證仿真等功能；數據管理模塊包括故障模式庫管理、案例數據管理、分析數據管理等功能。
功能特點：
1、建模功能：
? 支持層次化、可視化建立產品的功能與結構混合模型，可設置各功能模塊的配置信息，設置各功能模塊的邏輯關系、關聯關系。
? 可配置產品的外部輸入、外部環境接口模型，滿足不同產品研發部門的集成設計、分析工作需求，滿足企業開展產品外部環境輸入影響分析需求。
? 可配置功能模塊的輸入、輸出接口，且支持輸出接口的狀態配置。
? 支持功能模塊的狀態設置，可設置正常、故障、退化/降級狀態，且狀態可自定義。
? 支持輸入/輸出接口狀態、功能模塊狀態的發生概率定量計算功能，提供根據分布計算、根據測試、試驗數據計算、直接輸入等6種不同方式量化狀態發生概率的模型。支持指數分布、威布爾分布等10多種分布類型的發生概率計算。
? 支持故障邏輯關系建模功能，可選擇產品的任意功能模塊的任一輸出狀態，建立該狀態的關聯輸入與輸出關系，以及建立功能模塊的狀態轉移模型，支持與門、或門等常用邏輯關系建模。
2、分析功能：
? 根據產品的功能和結構混合模型，支持自動完成可靠性框圖、FTA、FMEA、FHA、PHA分析，輸出相應分析結果。
? 可選擇功能模塊或者整個系統的任一輸出狀態（或危險項）作為輸出，生成其可靠性框圖模型及分析結果?？奢敵隹煽慷?、MTBF、MTBCF等分析結果。
? 可選擇功能模塊或者整個系統的任一輸出狀態（或危險項）作為頂事件，生成該頂事件的FTA樹以及分析結果，可輸出頂事件發生概率、最小割集、重要度等分析結果。
? 可選擇產品的任一層次作為約定層次，分析不同層次的功能模塊、組件、構件的獨立失效導致的故障影響、最終影響以及影響概率。生成FMECA、FHA分析報告。
? 可選擇產品的任一功能模塊的獨立失效作為輸入，分析其故障影響以及影響概率。
? 可選擇產品的任一功能模塊的輸出狀態（危險項），輸出導致該輸出狀態的關聯功能、關聯輸入、關聯狀態，生成PHA分析報告。
? 可進行各功能模塊的設計準則符合性檢查，輸出設計準則符合性分析結果。
? 支持分析結果的匯總、統計與輸出?？奢敵鱿鄳?yīng)的RBD、FMEA、FTA、FHA、PHA分析報告。
3、仿真功能：
? 可選擇各功能模塊的輸出狀態、危險項，仿真導致該輸出狀態、危險項的故障傳播路徑以及關聯的輸入及組合。
? 支持選擇單一的功能模塊輸入或功能模塊本身獨立失效的故障仿真分析，可生成相應的故障傳播路徑以及影響的功能、導致的危險項清單，驗證輸入故障、功能模塊故障的故障影響。
? 支持選擇功能模塊輸入組合或功能模塊組合失效的故障仿真分析，可生成相應的故障傳播路徑以及影響的功能、導致的危險項清單，驗證輸入故障、功能模塊故障的故障影響。
4、數據管理功能：
? 支持項目案例數據管理，可將項目、功能模塊的數據存為案例，支持案例的增加、刪除、編輯管理。
? 支持失效模式庫、設計準則庫、設備/功能模塊庫等管理。
? 支持項目生成的建模、設計分析報告等數據管理。
示例（某飛機起落架可靠性、安全性分析）：
下面以某飛機的起落架系統為例，說明模型驅動的POSFIA實施可靠性、安全性分析的流程
步驟一：根據某飛機起落架系統的組成結構，以及功能設計要求，建立其功能、結構混合模型。左邊結構樹中藍色標記色.PNG)
為功能模塊，其他為硬件。

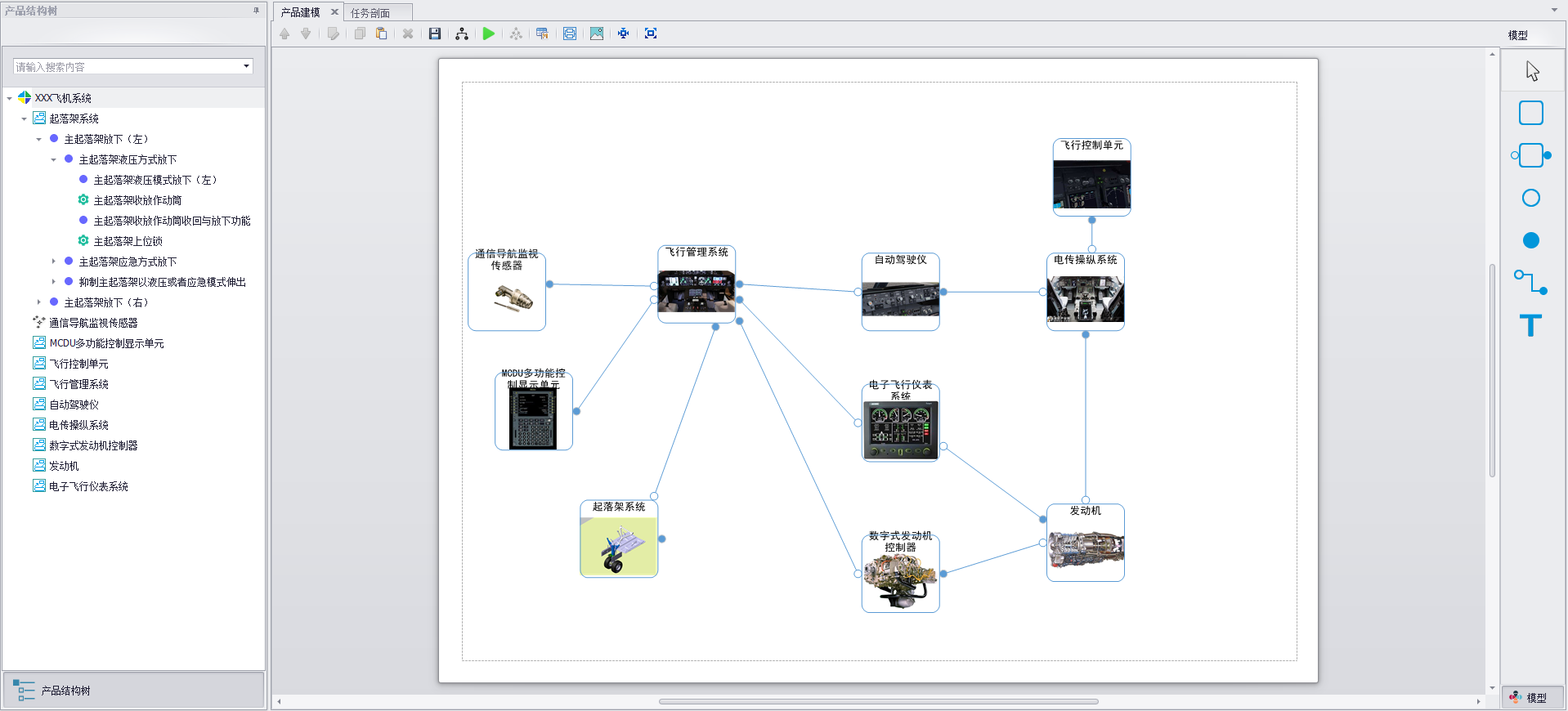

圖3 某飛機功能、結構混合模型
步驟二：建立各個功能、硬件模塊之間的功能邏輯關系、參數關系、狀態關系以及故障邏輯關系、故障測試關系等。 例如，起落架的應急模式放下功能，主要由上位鎖、下位鎖作動筒、選擇閥、液壓系統、ERS、作動筒共同完成。其中，作動筒與其他設備之間的輸入、輸出端口關系建模如下圖所示。

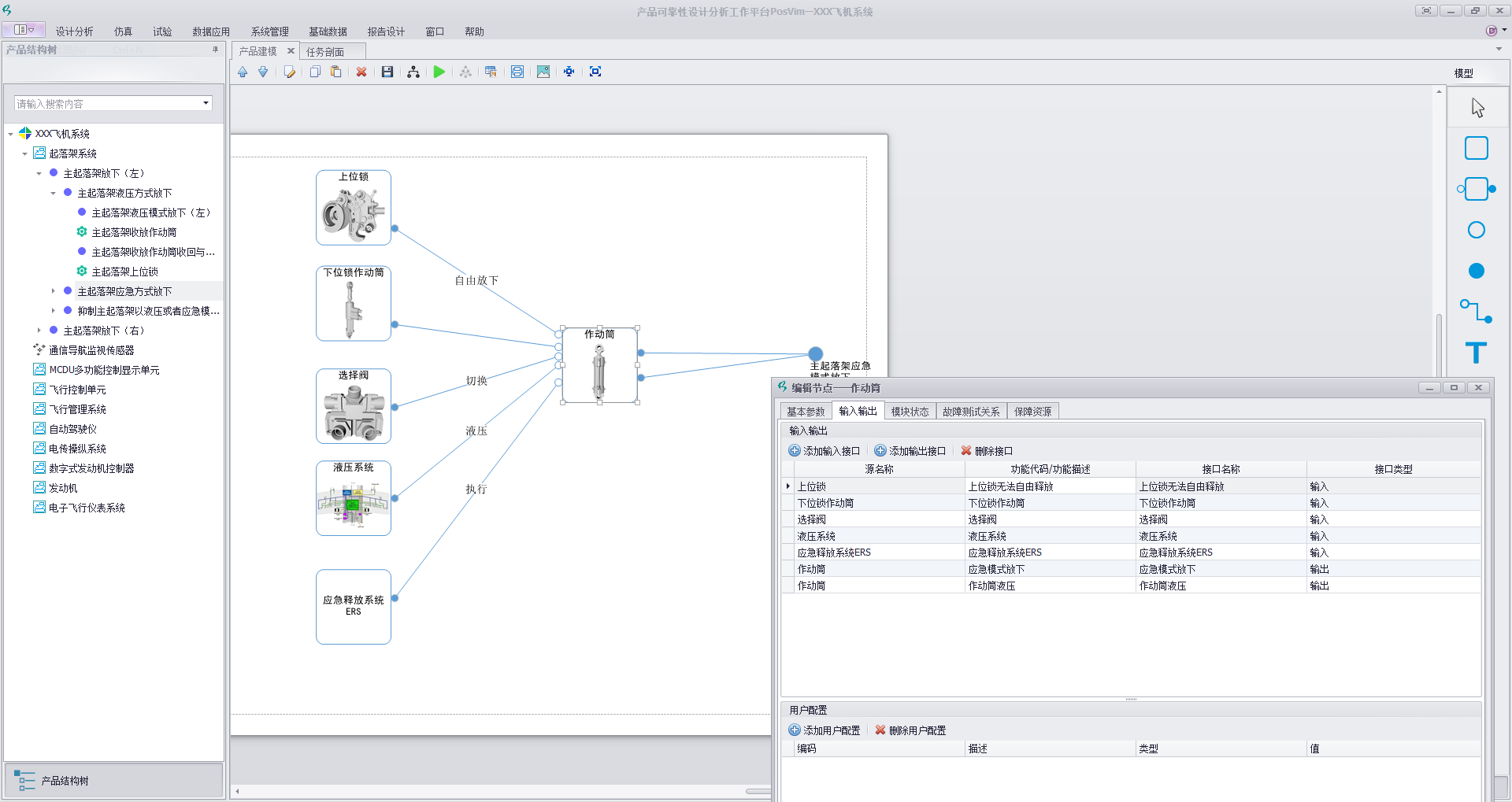

圖4 作動筒與其他設備之間的輸入輸出端口關系
作動筒與其他設備之間故障邏輯關系（區分外部輸入、內部輸入以及本身的狀態），即該模塊的輸出狀態與內外部輸入之間的關系，如下圖所示。

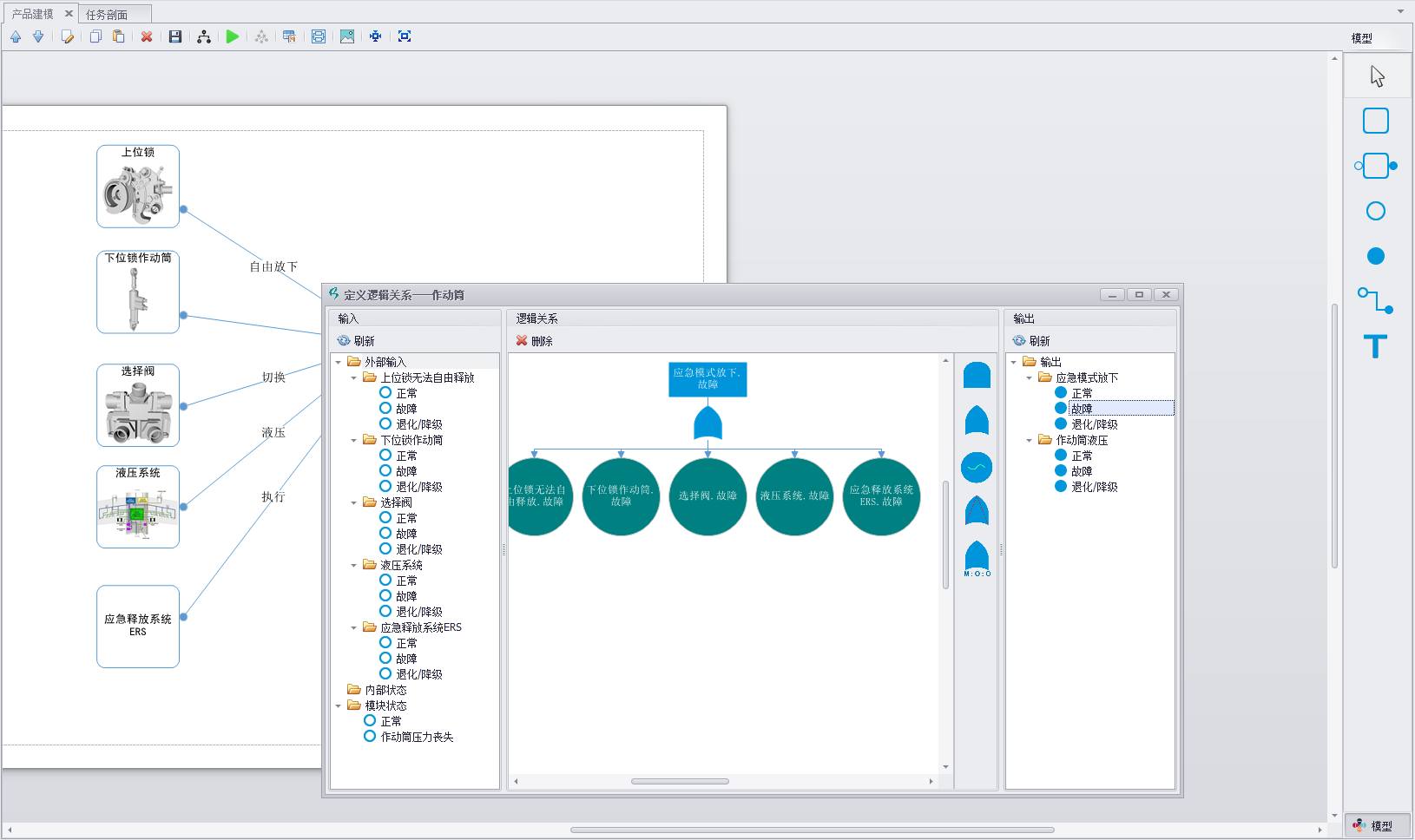

圖5 作動筒輸出狀態與其他設備之間的關系
步驟三：FTA、FMEA等分析
在上述建立的模型基礎上，選擇任意系統、子系統、模塊的輸出，查看該輸出相關的FMEA分析結果、FTA分析結果。例如查看“起落架收放與鎖定功能”的FMEA、FTA分析結果，如下。

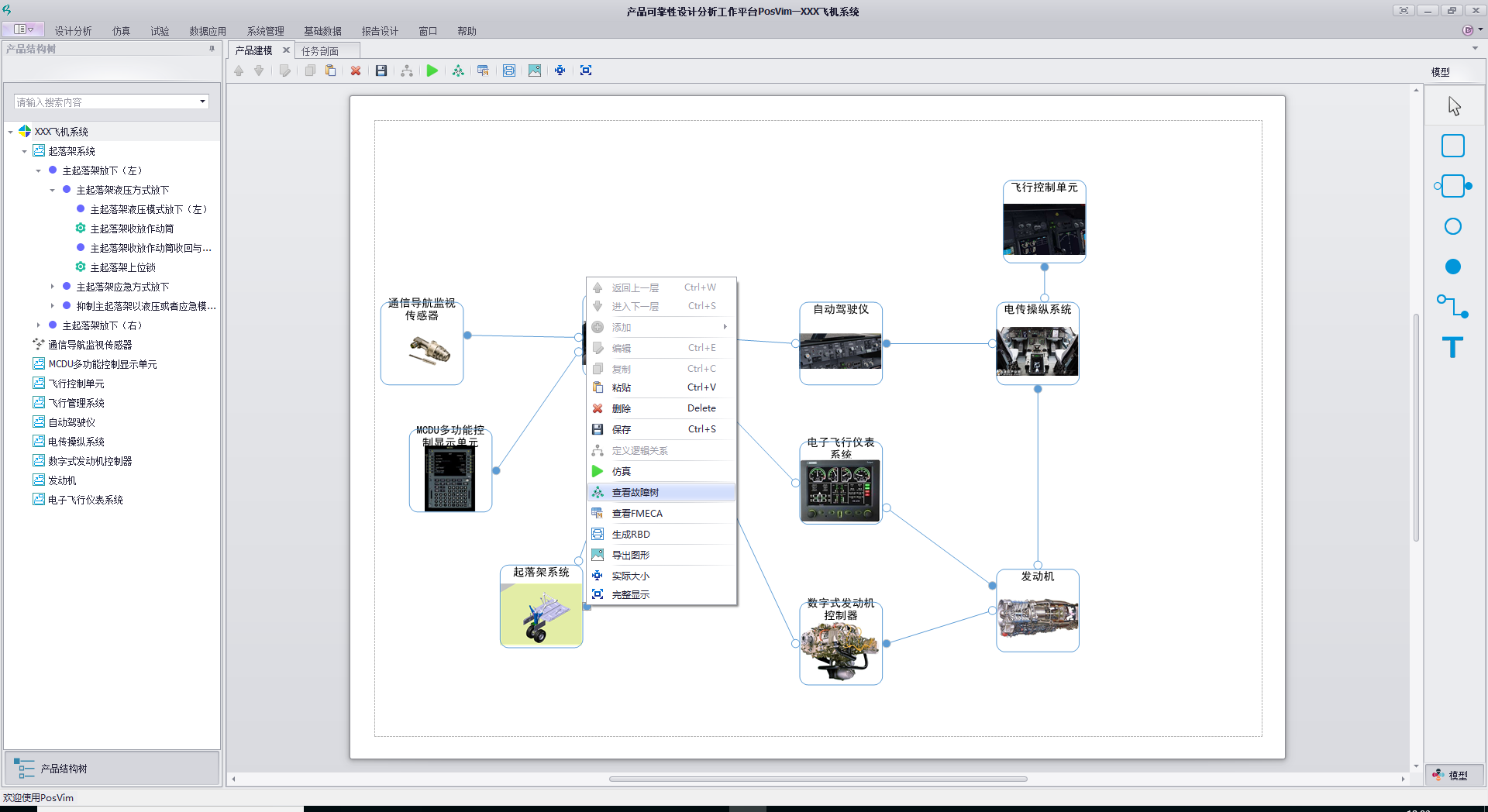

圖6 FMEA、FTA分析

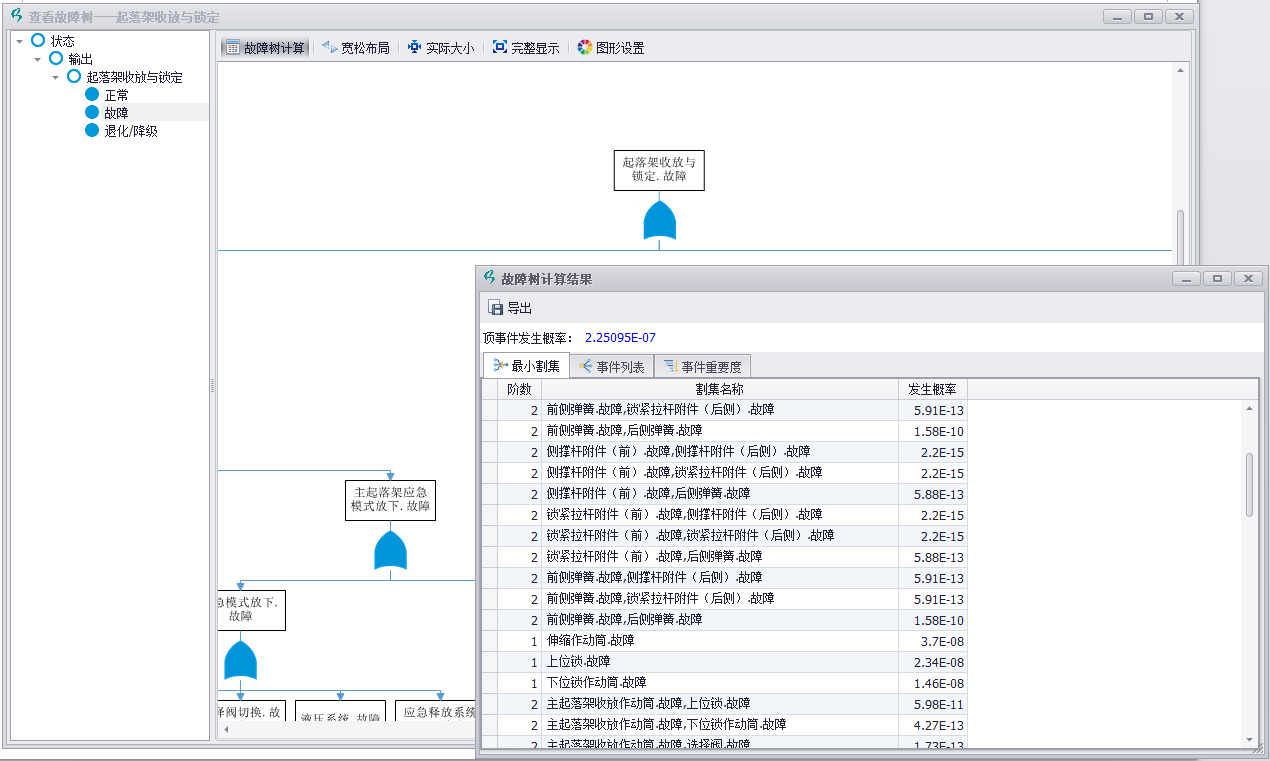

圖7 FTA分析結果
步驟四：故障仿真
為驗證不同輸入端的故障影響、狀態影響及傳播路徑，可以使用故障仿真功能，進行仿真驗證。如下圖，是上位鎖故障的故障、狀態仿真結果。

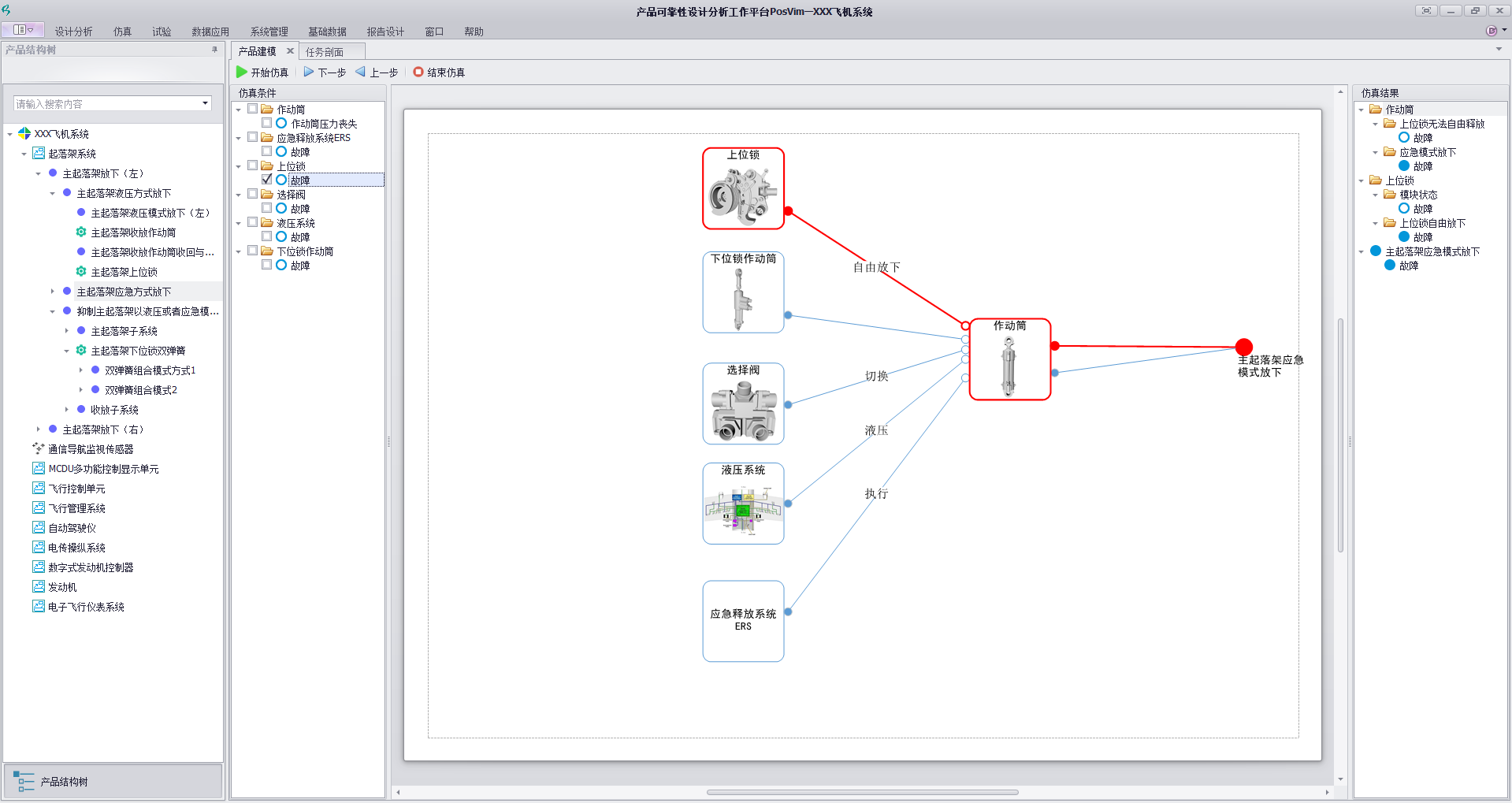

圖8 上位鎖故障仿真
案例
*模型驅動的故障樹構建技術及優缺點
若需了解更多基于模型驅動的POSFIA的可靠性、安全性、測試性分析結果，或者有試用需求，可關注公眾號，獲取試用版。
