一、要求
隨著科學技術的發展，產品的可靠性水平不斷提升，高可靠、長壽命成為當前產品的主要特點。為及時掌握產品的可靠性水平、縮短研發周期、降低研制成本，企業需要采用加速壽命試驗、加速退化試驗手段快速暴露產品故障問題，以及評估產品可靠性水平，實現產品可靠性增長。如何進行產品的加速壽命、加速退化試驗方案的設計，如何進行試驗數據的處理以及可靠性評估、壽命評估，是企業開展可靠性試驗工作中常常需要解決的問題。
某電子設備是由某企業負責研發?，F(xiàn)用戶方要求該企業在6個月時間內，完成對該電子設備的可靠性試驗與評估。該產品的可靠性要求是：需要評估該產品在工作溫度80°下，能夠滿足15年（MTBF大約為130000h）的使用要求（置信度要求0.9）。 根據使用要求以及FMEA分析，確定該電子設備的故障判據是：與初始值相比，其輸出功率下降值大于0.5（dB）則判定為故障。
二、試驗方案設計
通過分析，確定該電子設備的主要敏感應力為溫度，且在低溫情況下，功率下降值比較緩慢，若使用低溫開展試驗需要耗費很長的試驗時間，很難在6個月內完成試驗工作。因此，該企業采用PosVim的加速退化試驗方案設計功能，進行試驗方案的設計。

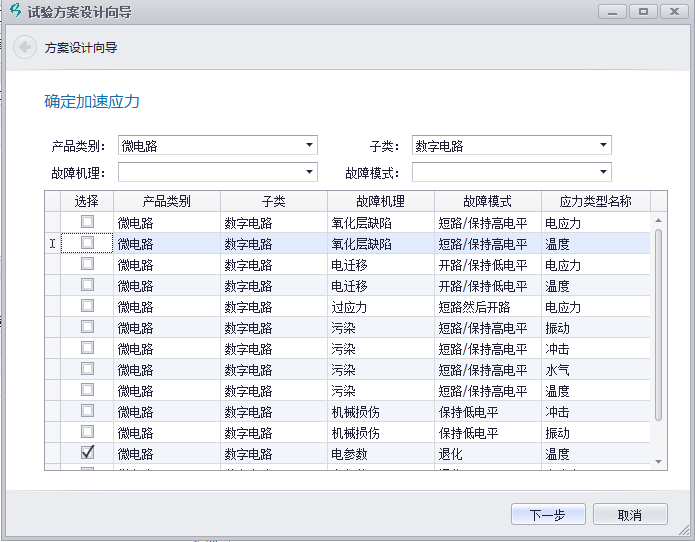

（1）首先，根據產品類型，選擇敏感應力（溫度），如圖1所示。

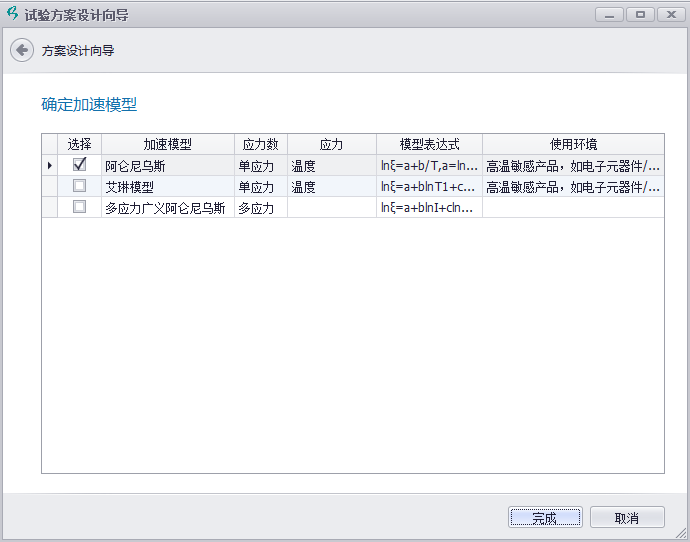

（2）利用PosVIM內部的數據庫，自動根據產品特點推薦使用阿侖尼烏斯模型作為加速模型，如圖2所示。

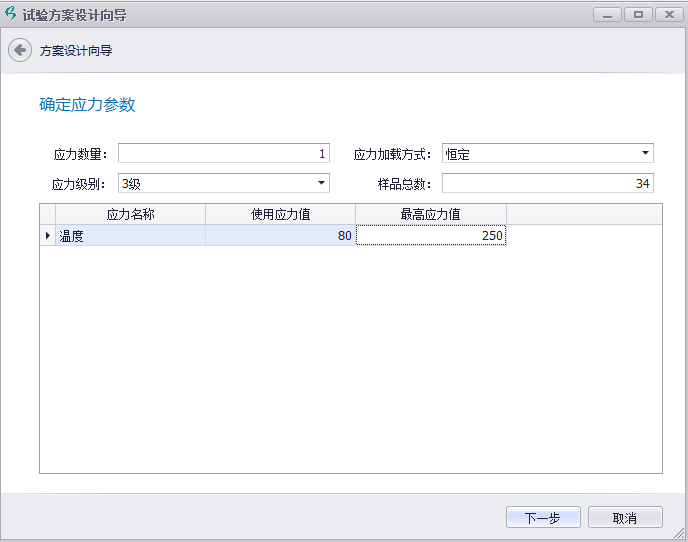

（3）考慮該電子設備的使用溫度為80°，且最高溫度為250°，選擇三級應力策略設計應力進行加速退化試驗。如圖3所示?？紤]操作性，選擇恒定應力以及定時截尾方式試驗。

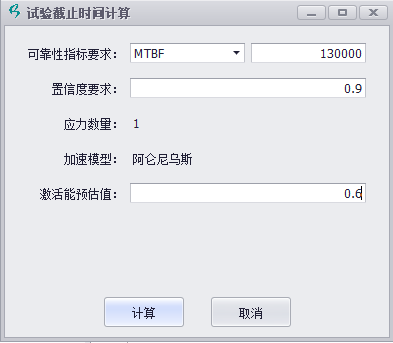

（4）該電子設備的可靠性要求是MTBF為130000h，且置信度為0.9。根據前面分析已知，試驗應力采用三級應力設計，加速模型是阿侖尼烏斯，激活能根據該單位以往產品的統計數據，取0.6。利用PosVim軟件的試驗時間計算功能，計算得到三個溫度應力下的試驗截止時間推薦值。如圖4所示。

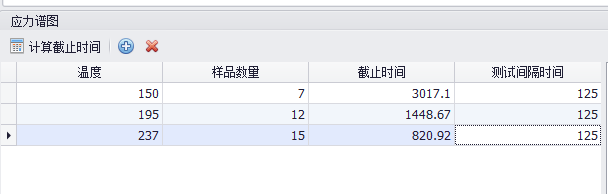

（5）通過軟件計算，得到各應力下的試驗時間推薦值分別是：150°溫度應力下試驗截止時間是3017.1小時，195°溫度應力下試驗截止時間是1448.67小時，237°溫度應力下試驗截止時間是820.92小時，如圖5所示。但是，為了保證試驗留出充足的試驗余量，根據前面計算得到的試驗時間推薦值，適當增加試驗時間。因此，將試驗時間調整為如表1所示。
（6）試驗樣本為總數為34個，利用PosVim的優化功能，進行各應力下的試驗樣本優化分配。結果如圖5所示。
三、試驗數據處理與壽命評估
根據前面的試驗方案實施試驗后，得到各樣本的退化數據。將試驗數據以EXCEL格式導入到PosVim中。
使用PosVim的退化曲線分析、偽壽命計算、異常值檢驗、分布檢驗、分布擬合、加速參數加速、壽命計算等功能，進行全面、系統性的試驗數據處理與壽命評估。

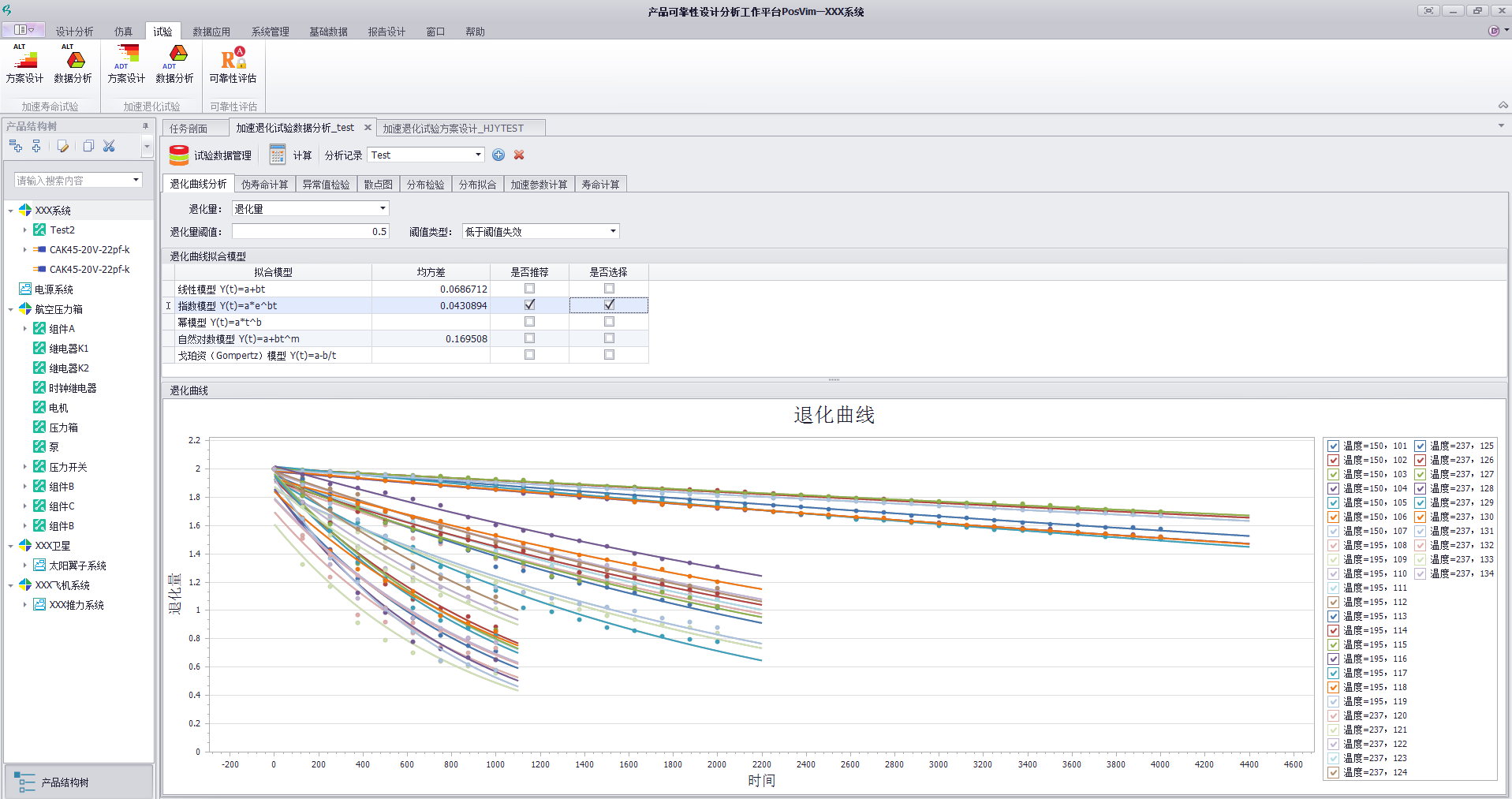

（1）輸入加速退化試驗數據后，可以根據退化曲線分析得出該產品的退化曲線符合指數模型，如下圖6所示。

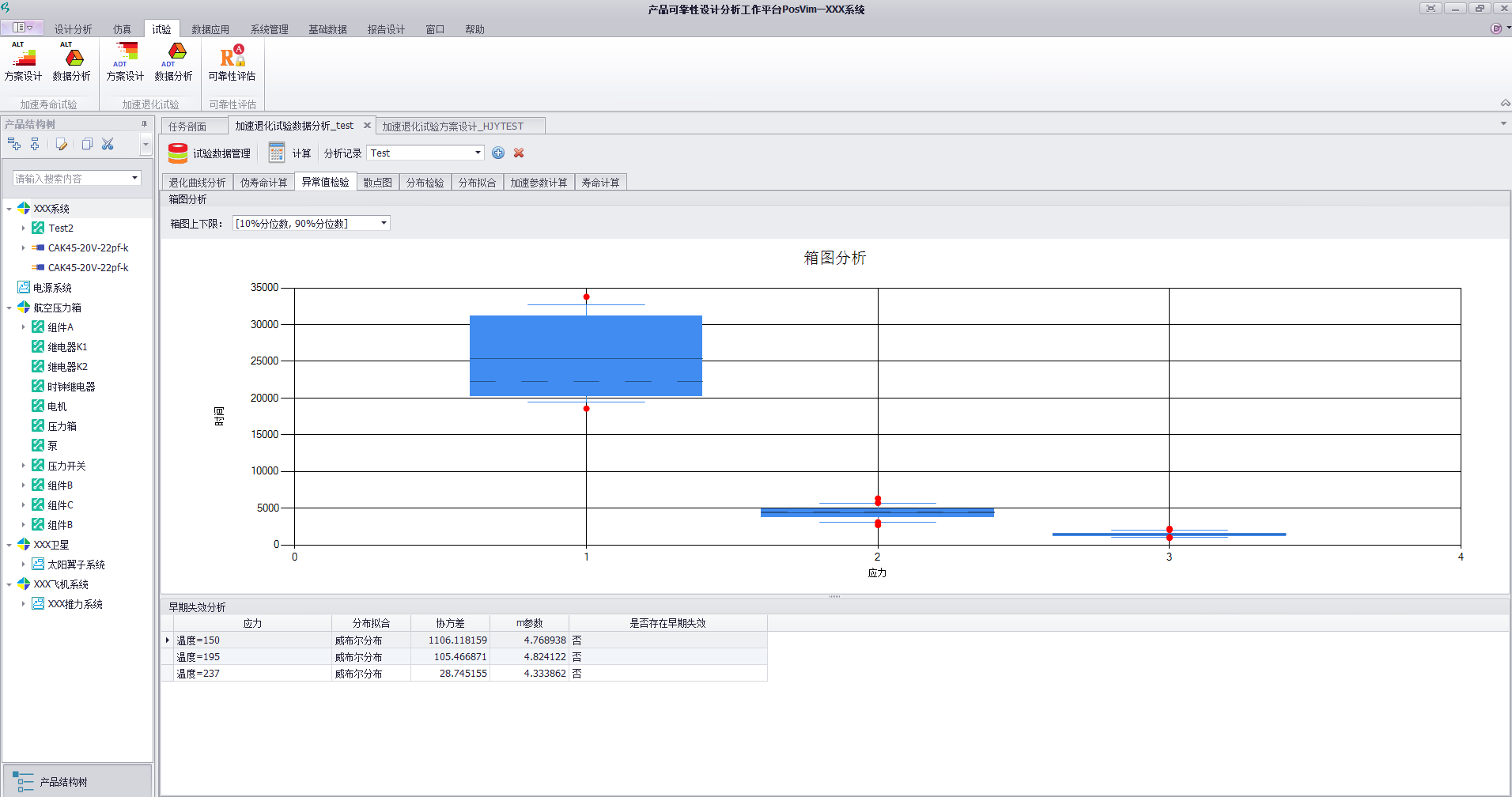

（2）利用異常值檢驗功能，分析是否存在早期失效、異常值。通過分析，m參數基本相同，表明3個級別的加速應力試驗的機理未發生改變，滿足加速退化試驗要求。另外，通過分析，可以獲知一些試驗過程得到的數據存在異常風險，可以選擇剔除異常值。如下圖7所示。

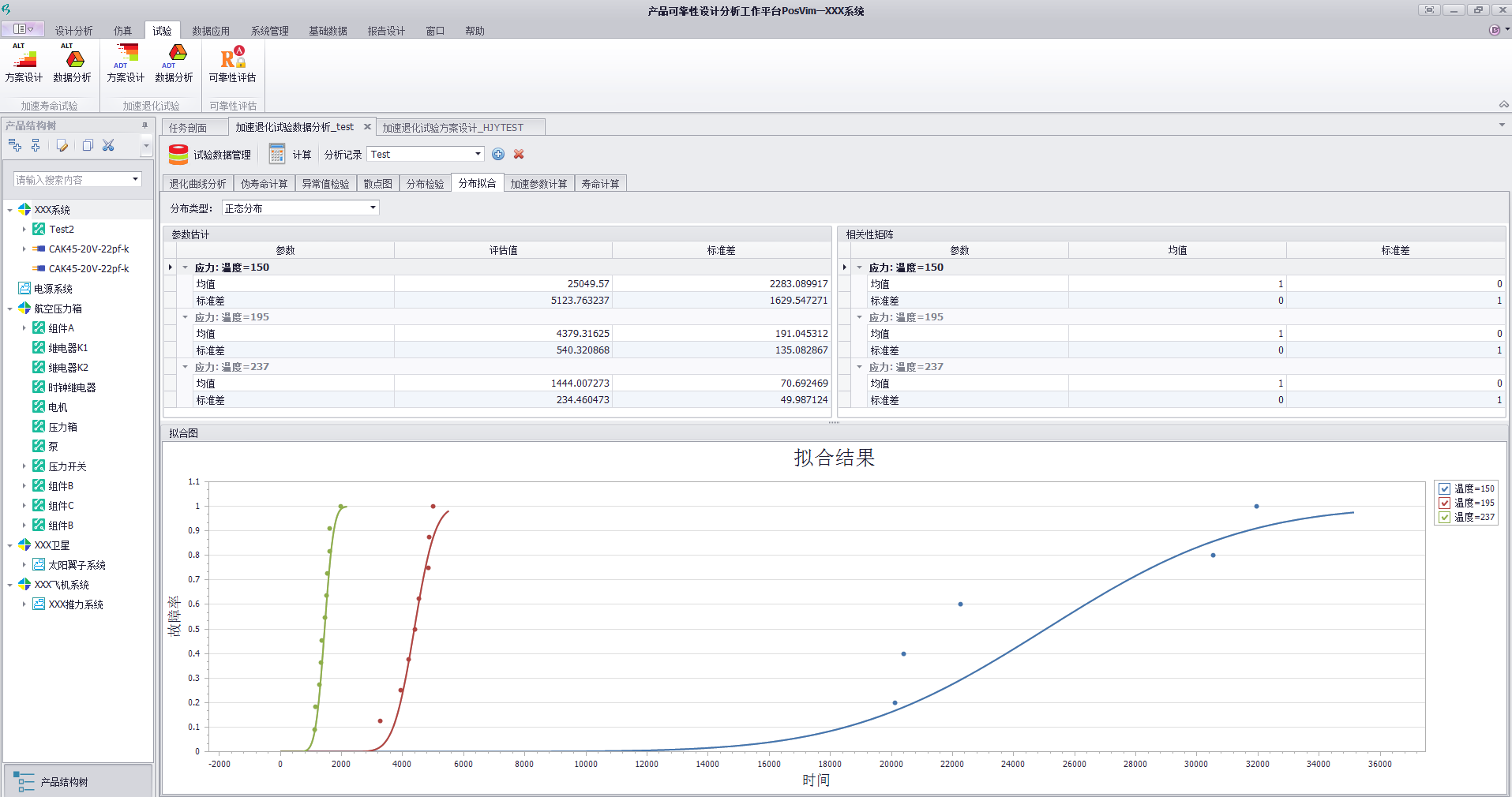

（3）利用偽壽命計算、分布檢驗功能，可檢驗產品的壽命服從的分布類型。通過檢驗，得知該產品服從對數正態分布。如圖8所示。

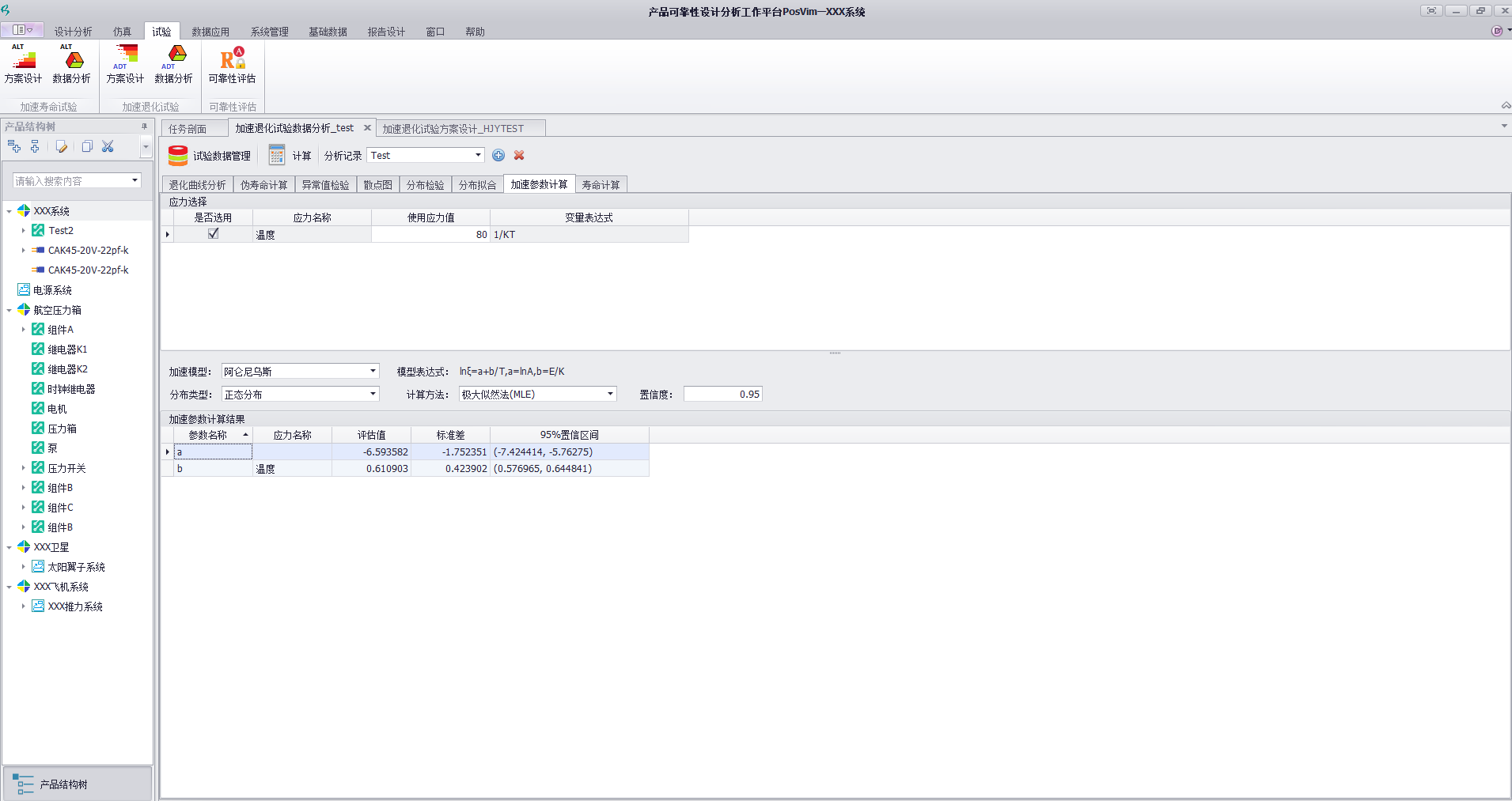

（4）根據試驗數據，利用加速退化系數計算功能，計算得到的加速參數結果如圖9所示。從結果可知，溫度應力的激活能計算結果為0.61，與前面假設的0.6基本符合。也再次驗證了前面進行試驗方案設計時的方案設計合理性、有效性。如圖9所示。

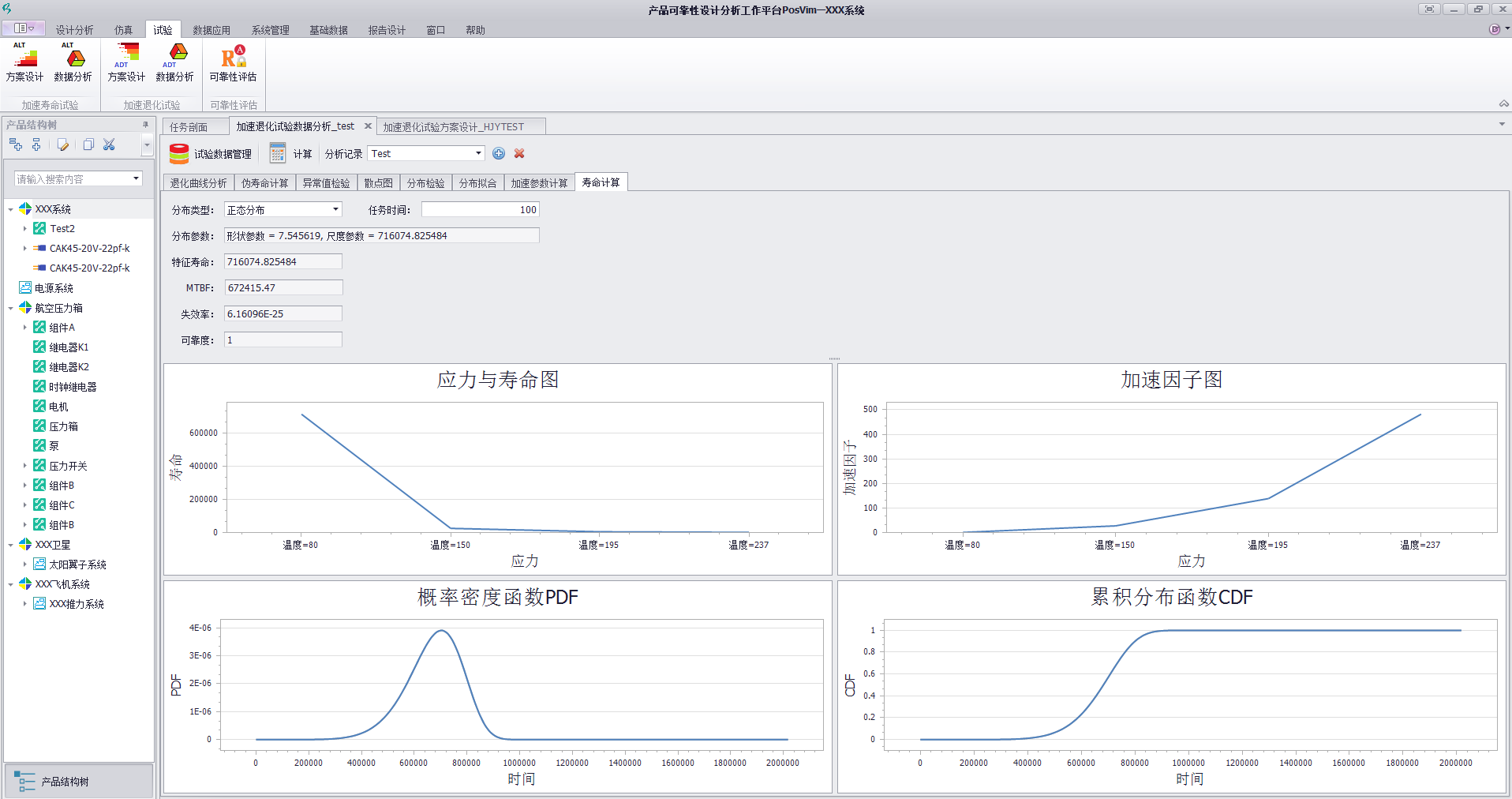

（5）最后，使用壽命計算功能，計算得到該產品的MTBF值為672415h。大于要求的130000h，滿足使用要求。如圖10所示。
