1、如何按照IEC61508/ISO26262標準開展安全設備的功能安全分析與評估？
IEC61508、ISO26262等標準都明確提出需要針對功能安全設備、安全關鍵系統進行功能安全分析要求，也給出了相應的示例以及解釋性描述。比如汽車、電子、核電、石油工業、化工行業的安全設備等。但是，針對具體的安全設備如何進行功能安全分析與評估，如何分析當前的安全設備是否滿足安全性設計要求？這里介紹如何利用PosVim軟件的功能安全分析工具進行安全設備的功能安全分析與評估，以確定安全設備是否符合IEC61508、ISO26262標準規定的安全設計要求。
2、準備工作
首先，做好準備工作：
a、需要了解、掌握所分析的安全設備的電路、產品功能，按照IEC61508、ISO26262標準，確定其安全結構、設備類型以及運行模式（低要求運行模式、連續（高要求）運行模式；
b、標記出所有安全相關的組件、接口/連接器等，形成器件清單。有時還需要把通道等考慮進來；
c、獲取安全設備基本參數，如β、βD、MTR、MTTR、檢測周期T等。可通過查閱IEC61508標準提供的相關信息或者其他資料獲取。
3、劃分出輸入/傳感器子系統、邏輯處理器子系統、最終元件子系統及其相關電路或器件
按照輸入/傳感器子系統、邏輯處理器子系統、最終元件子系統劃分好安全設備結構，并識別出各部分包含的電路或器件，形成器件清單。
4、電路/PCB板/器件失效率預計

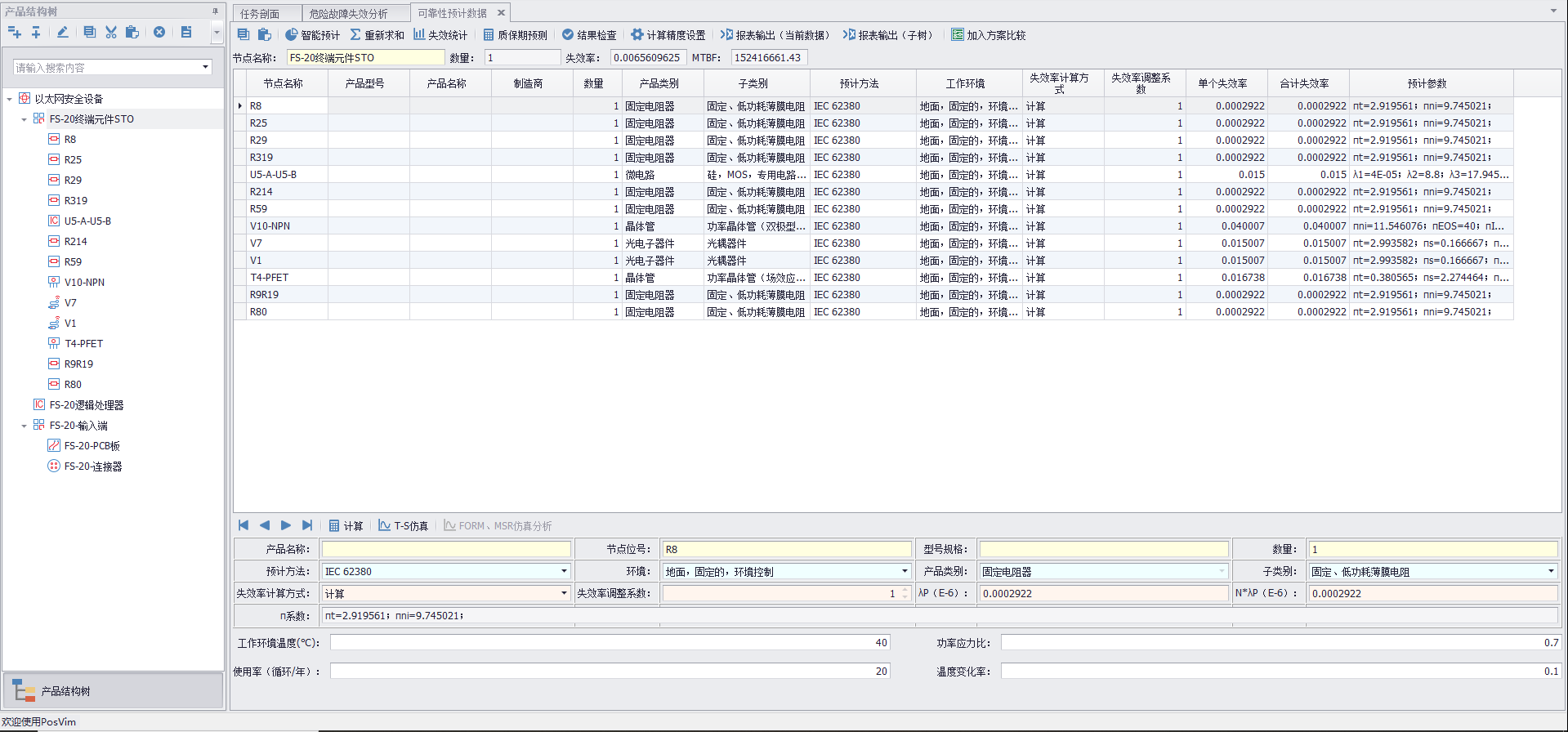

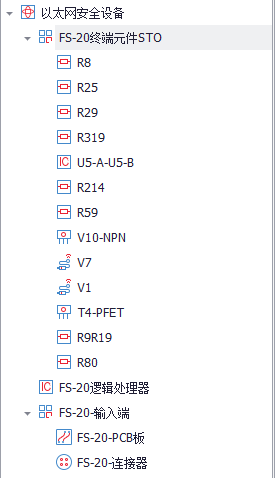

打開PosVim軟件，在產品結構樹列表，按照安全設備的層次結構建立產品結構樹。然后點擊可靠性預計模塊，進行安全設備的終端元件子系統、邏輯處理器子系統、輸入/傳感器的可靠性/失效率預計。預計方法可選擇IEC 62380標準，也可根據實際設備應用行業選擇相應的預計標準。比如選擇SR332（電子、通信行業）、SN29500（電力行業）、GJB299C（更為嚴格的國防設備）等。
5、FMEDA分析

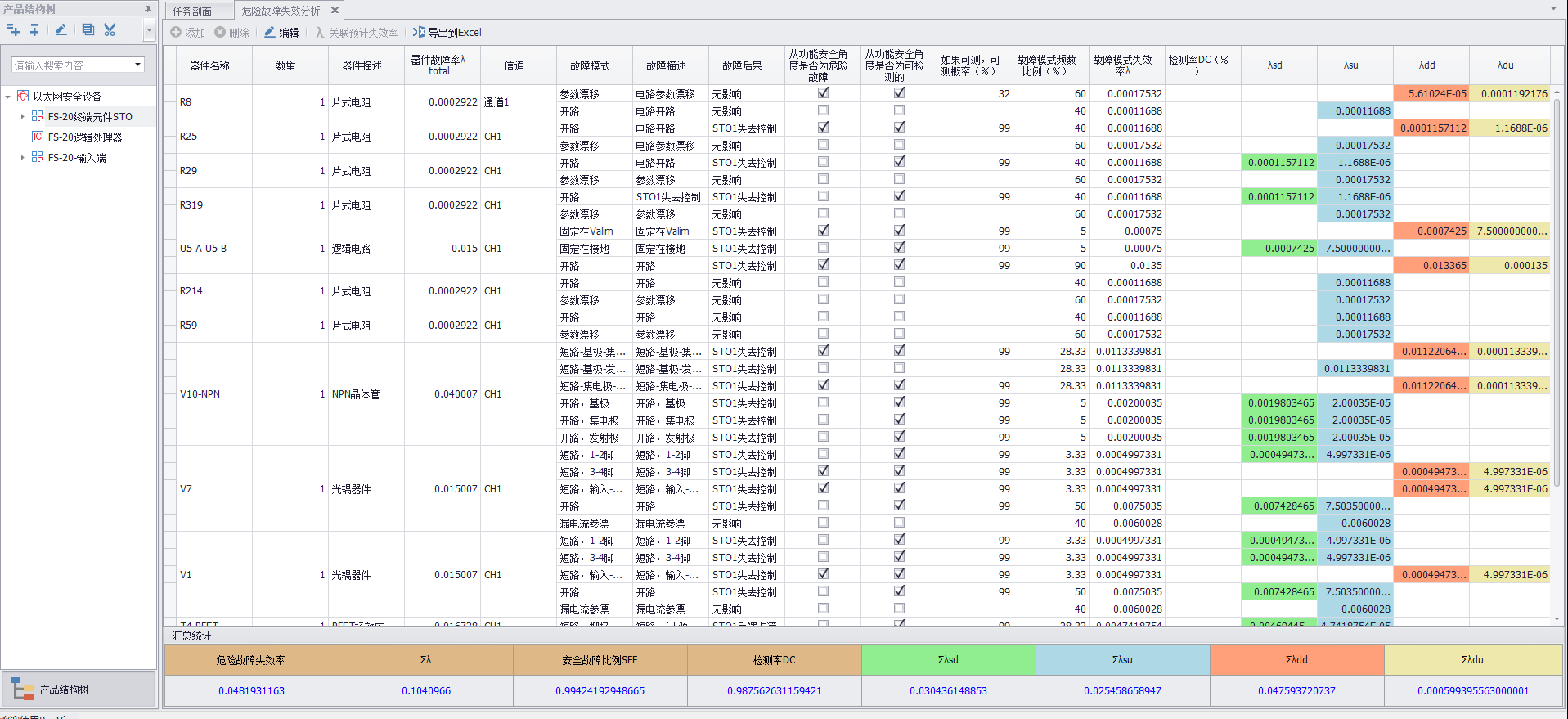

當完成安全設備的終端元件、邏輯處理器、輸入/傳感器失效率預計之后，我們只是獲得了各組成部分的器件失效率，但是不是所有的器件失效率都是安全相關的、或者屬于危險失效的。此時，需要進行FMEDA分析，計算λDD、λDU、SFF、DC等。點擊PosVim軟件的FMEDA模塊，進行FMEDA分析。逐個器件進行FMEDA分析，然后點擊匯總，即可看到終端元件、邏輯處理器、輸入/傳感器各部分的FMEDA分析結果了，包括λDD、λDU、SFF、DC等結果。這些數據后續分析需要用到。
6、功能安全分析與評估以及設計方案優化
點擊菜單欄上的功能安全分析模塊，打開功能安全分析建模界面。根據安全設備結構，分別選擇使用1oo1、1oo2、1oo1d等結構模型建模，具體使用哪些模型構建，需要根據所分析對象的邏輯結構選擇。

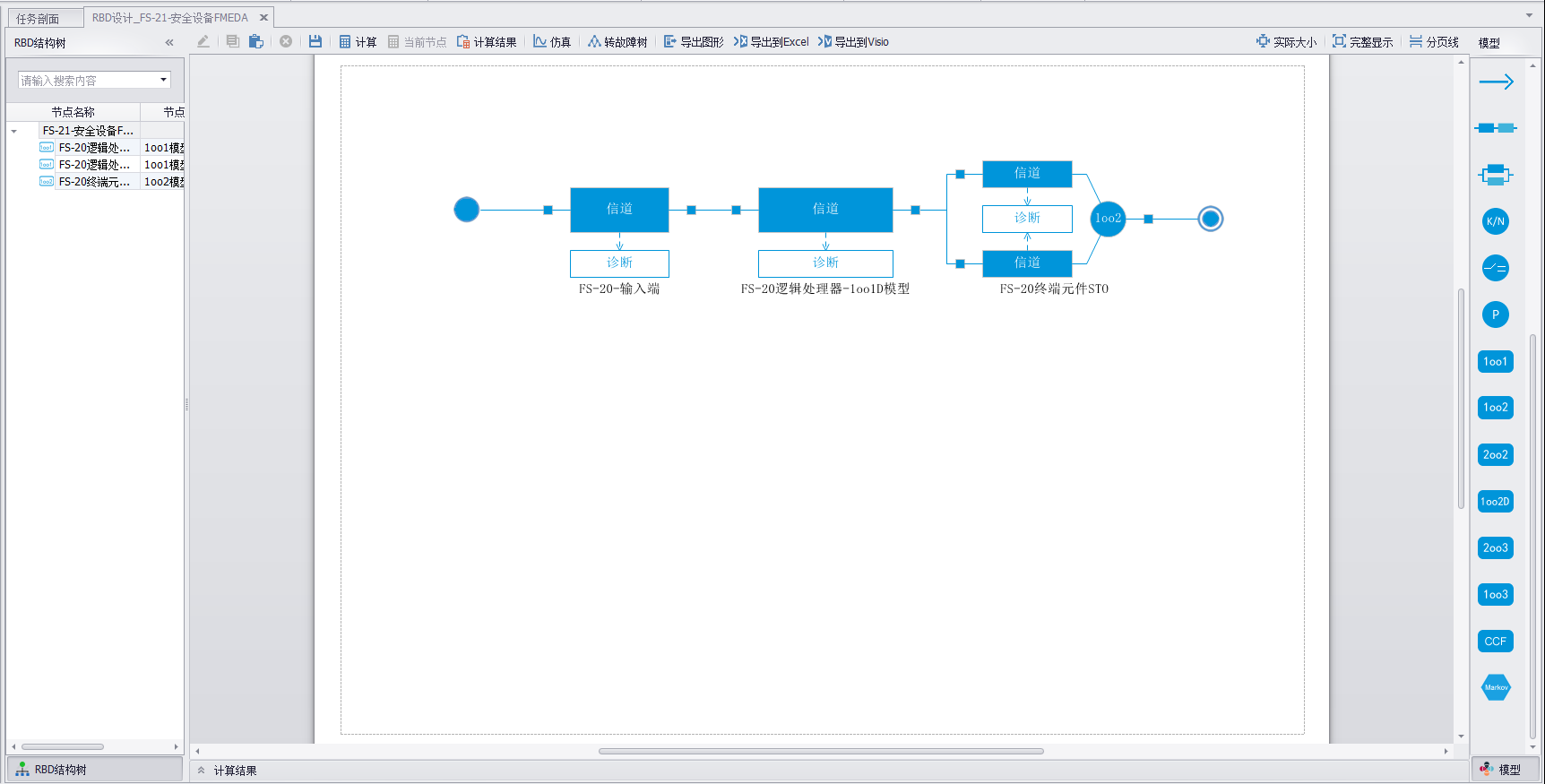

某以太網控制安全設備功能安全模型

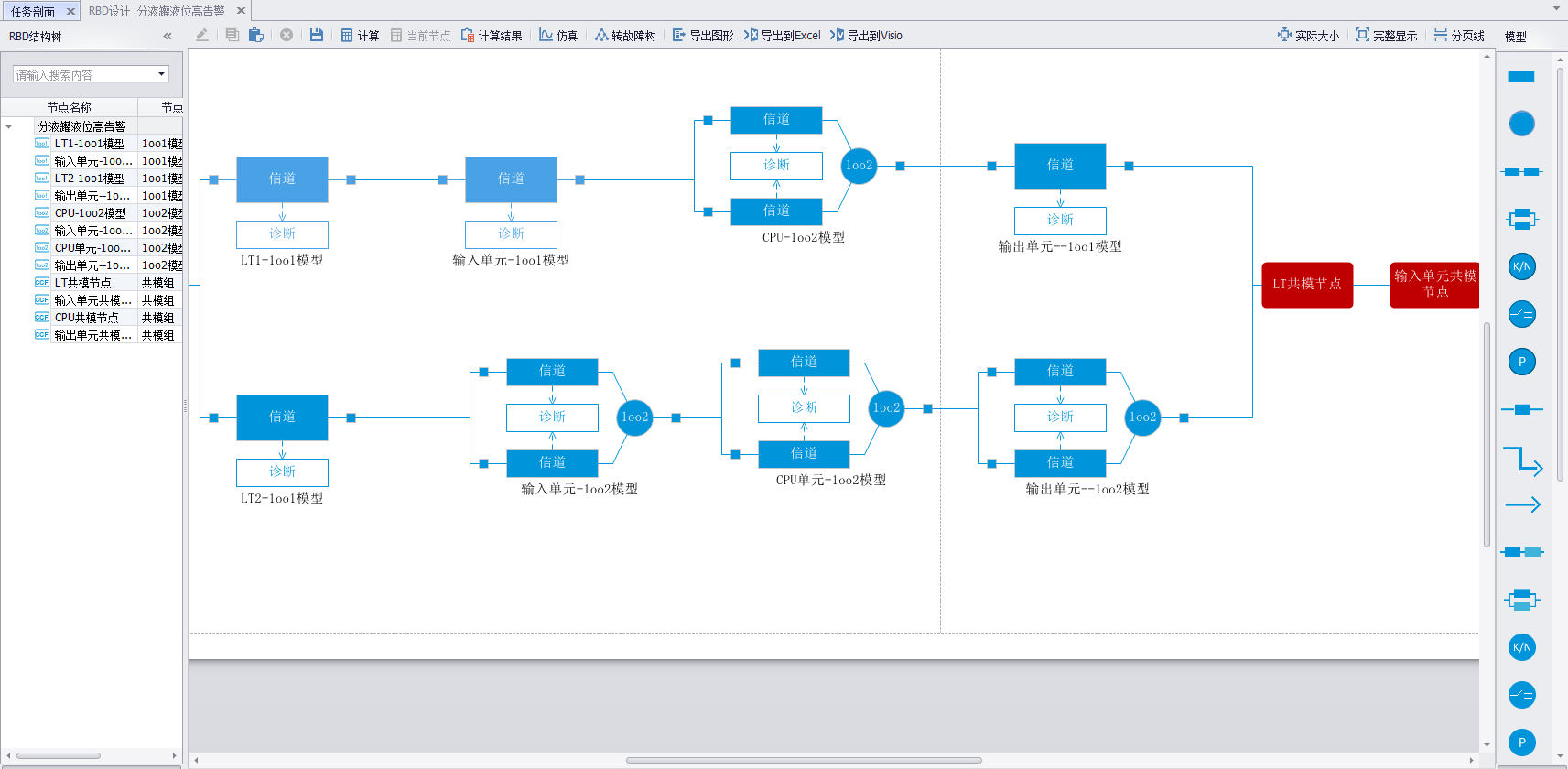

某石油工業安全控制設備功能安全模型

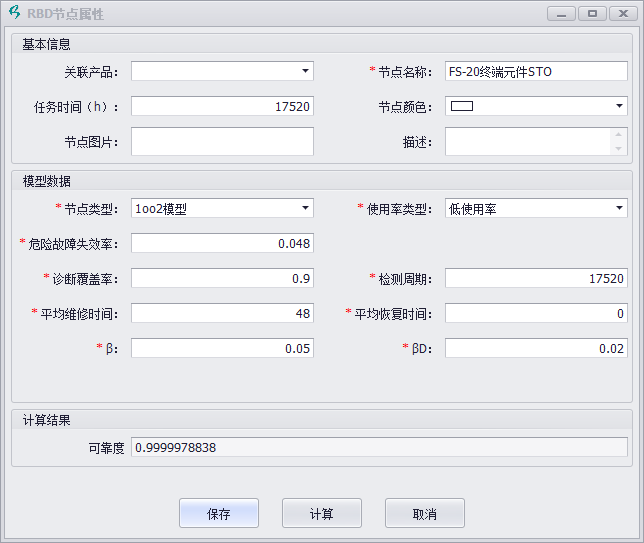

設置功能安全模型參數：建立功能安全模型后，雙擊其中一個節點，例如雙擊終端元件，打開終端元件的參數錄入界面，將前面的λDU、λDD等參數錄入，以及獲得的MTR、MTTR、β、βD、檢測周期T錄入進來。

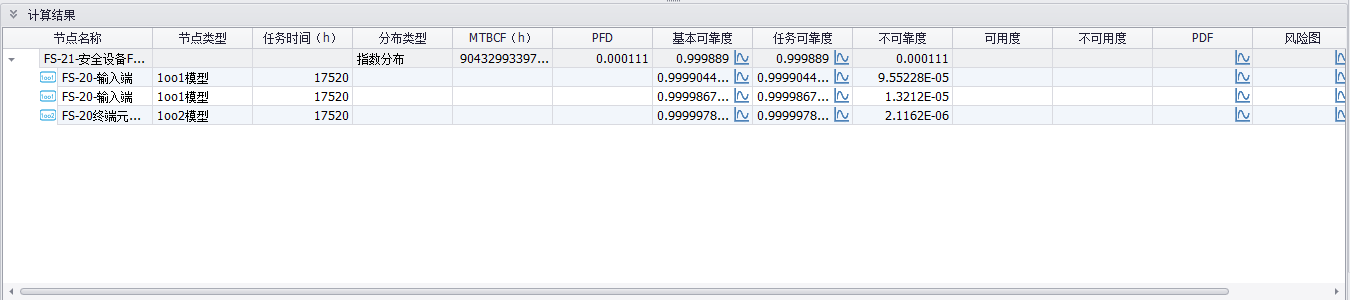

計算：當錄入安全設備的所有參數后，點擊計算按鈕，即可計算得到PFG參數。根據計算結果，結合IEC61508標準的不同安全完整性等級SIL對應的PFG值，判斷當前的安全設備是否滿足SIL安全設計要求，如果不滿足，改進設計方案（比如提高較低可靠性水平的器件、安全結構調整如1oo1調整為1oo2等）。 例如，安全設備的功能安全分析結果為：PFG=2.76E-4（間隔檢測周期5年）,對照IEC61508標準，滿足低要求運行模式的SIL3安全完整性等級要求。當檢測周期改為2年時，計算結果為： PFG=1.11E-4(（間隔檢測周期2年），滿足低要求運行模式的SIL3安全完整性等級要求。
