1、背景介紹
IEC 61508和IEC 61511提出了一種基于風險的方法來識別和規定安全儀表功能（SIF）的性能要求。也是當前石油工業系統等行業采用較多的功能安全性分析標準。為了達到我們所需的風險降低要求，通常情況下企業會實施安全儀表系統（SIS）和其他類型系統的安全分析、評估工作。
一般情況下，我們需要在安全要求規范（SRS）中描述SIFs的安全要求。例如功能關閉、緊急關閉、防火或氣體功能等的SIFs安全要求。這些功能的SIFs安全要求可以通過典型的因果關系圖、可靠性數據驗證與評估等手段得到的按需失效概率（PFD）來確定。根據PFD，即可確定系統的安全完整性等級（SIL）。
本文以石油工業系統的PSD關斷功能為例，介紹按需失效概率（PFD）的確定過程。
1.jpg)
石油工業系統的PSD（工藝關斷）關斷功能由PSD邏輯單元、容器以及XV1、XV2、XV3、XV4等閥門組成。原料的進料受XV1閥門控制，并流入容器內。原料經過容器處理后產生的氣體由XV3閥門控制并輸出，處理后產生的液體由XV4閥門控制并輸出。如下圖1所示。
根據PSD關斷功能安全要求，如果其SIL等級要求為1級，PFD要求值是小于0.02。為分析該系統的PSD關斷功能是否滿足安全要求，需要建立該P(yáng)SD關斷功能的安全性模型。根據上面PSD關斷功能圖可知，PSD關斷功能的重要作用是正常或者應急情況下關斷設備，保證系統的安全。PSD設備關斷的功能流程如下：PSD系統接收和處理信號（例如來自ESD或者PSD指示信號）后，激活XV1、XV2、XV3和XV4閥的關閉，以隔離容器。例如PSD關斷功能中的重要一個功能場景是：火炬分液罐中的LAHH（高液位警報）關斷。火炬分液罐中的LAHH關斷要求可關閉容器的進料，因此通常需要關閉相關裝置或入口分離器的入口管線。由于通常很難檢測出具體過量進料供給的來源，火炬分液罐中的LAHH通常會通過PSD系統和可能的ESD系統啟動全局關閉功能，以提高功能的可靠性，如圖2所示。由圖2可知，火炬分液罐中的LAHH關斷可通過PSD系統、ESD系統或兩者綜合執行，且該功能是從檢測高電平開始，以PSD/ESD邏輯的信號確認結束。
根據以上分析，我們可以得知PSD關斷功能的LAHH的安全狀態要求：
（1）該功能的安全狀態是PSD或ESD邏輯單元的關斷確認信號
（2）此功能斷電至安全狀態，即斷電或信號丟失時，向分液罐的進料將自動隔離，過程將進入安全狀態。
為分析PSD關斷功能的LAHH等是否能夠滿足SIL 1的要求，本文在構建相應安全性模型基礎上，借助可靠性框圖、概率風險評價等手段，量化分析、評估該功能是否能夠達到SIL 1的安全要求。
2 安全性建模與評估
2.1 安全性建模
PSD關斷功能的LAHH的安全性模型與LT（液位變送器）單元、輸入單元、CPU單元、輸出單元有關。使用PosVim軟件工具，根據該功能的故障邏輯關系建立安全性模型。

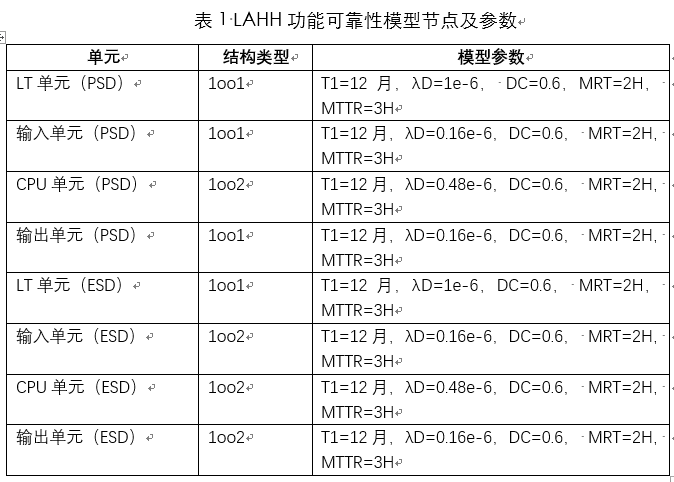

建立安全性模型過程中，需要使用到相關的基礎數據。其中，可靠性基礎數據來源于PDS、OREDA手冊，診斷覆蓋率通過PosVim工具的FMEDA模塊計算得，模型結構以及各節點的參數如表1、圖3所示。表1中，T1為檢測周期，λD是危險故障率，DC是診斷覆蓋率，MRT是平均修復時間，MTTR是平均恢復時間。
2.2 共模組的模型建立
由于LT、輸入單元、CPU單元、輸出單元等都存在冗余（1oo2）結構的情況，因此，需要建立這些單元的共模節點模型。
其中，CPU冗余單元、輸入、輸出單元的β因子設置為5%，LT的β因子為10%。
2.3 結果分析與評估
根據構建的安全性模型，計算得到系統可靠度概率為0.99924，PFD=7.6E-4。由此可知，該功能滿足SIL1 的安全性要求。
為更深入了解系統內部各部件之間的可靠性關系、功能安全影響關系，以及人的操作等外部事件對于整個系統的安全影響，本文使用PosVim工具的模型驅動的安全性分析功能，創建了PSD關斷系統的模型，分析應急關斷（及前述分析的PSD關斷功能）、氣體輸出、液體輸出等功能的安全性。
通過輸出的概率風險評價結果、事故場景分析結果、事件樹分析結果，可以全面了解PSD關斷系統的各環節、各事件對于系統的安全性影響。
