精細陶瓷材料強度試驗數據的威布爾分析
開展材料強度試驗通常是出于兩個原因之一：要么是為了比較兩種材料的相對質量，要么是為了預測產品的失效概率。當通過強度試驗獲取到試樣的故障/失效數據后，需要根據這些數據進行分布參數估計，并進行失效概率的預測。由于試樣的失效模式可能存在多種，較容易出現刪失數據的情況。此時，使用極大似然法進行強度試驗數據的處理更為合適。
對于陶瓷材料來說，拉伸和抗彎強度試驗是陶瓷材料最常用的試驗（相關試驗要求參見GB/T 4741 陶瓷材料抗彎強度試驗方法、GB/T 4740 陶瓷材料抗壓強度試驗方法等）。在進行陶瓷材料強度試驗時，隨著試樣幾何形狀的增加，大多數陶瓷材料的強度呈現下降趨勢（即所謂的尺寸效應）。因此，試驗過程中觀察到的強度值往往受試樣的尺寸和幾何形狀影響。參數估計方法可以根據給定的試樣幾何形狀進行陶瓷材料強度分布參數計算，但是需要在計算時進行相應轉換，并在部件可靠性分析中使用這些估計參數進行可靠性計算。
在進行陶瓷材料的強度試驗數據處理時，通常使用三參數威布爾分布或者兩參數威布爾分布進行參數估計。陶瓷材料強度的三參數威布爾概率密度函數，由下式給出：
`f(\sigma)=\frac \alpha\beta(\frac (\sigma-\gamma)\beta)^{(\alpha-1)}exp[-(\frac (\sigma-\gamma)\beta)^\alpha]`
α是威布爾分布的模數或者形狀參數，β是威布爾分布的尺度參數，γ是閾值參數或者位置參數。
如果是兩參數威布爾分布，則概率密度函數為：
`f(\sigma)=\frac \alpha\beta(\frac \sigma\beta)^{(\alpha-1)}exp[-(\frac \sigma\beta)^\alpha]`
當進行了陶瓷材料的強度試驗后，一般需要進行斷口分析，判斷斷裂源是表面還是樣品內部的。陶瓷材料的缺陷源一般是樣品內在或外在的。氣孔、硬團聚、夾雜物、不規則大晶粒一般被認為是內在缺陷源。外在缺陷源一般在樣品表面，由接觸壓力、碰撞、惡劣環境導致。斷口分析可用來定位、識別、分類陶瓷測試時主導失效的斷裂源。
開展陶瓷材料的強度試驗后，如果失效數據的缺陷源來自不同的模式，需要采用刪失數據分析或者競爭失效的方式進行處理。如果失效數據來源于同一缺陷源或者失效模式，那么可以采用單一缺陷源的數據處理方法進行處理。
在許多陶瓷材料的相關資料中，當采用雙參數威布爾公式時，威布爾形狀參數（模數）α通常使用字母“m”，尺度參數使用`σ_0`或者`σ_θ`表示。
開展了陶瓷材料的強度試驗后，采集相應的失效強度值數據，以及試樣的幾何尺寸參數，使用PosWeibull軟件進行分布參數的估計以及失效概率計算。

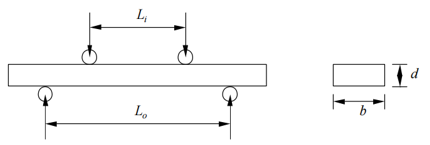

例如，陶瓷材料的試樣的尺寸、形狀如下圖所示。L0 = 40 mm, Li = 20 mm, d = 3 mm, b = 4 mm。
將30個陶瓷材料的試樣進行了試樣，獲得了試樣的斷裂強度試驗數據。如下表所示。
表1 斷裂強度試驗數據
| 試樣編號 | 強度MPa | 試樣編號 | 強度MPa | 試樣編號 | 強度MPa |
|---|---|---|---|---|---|
| 1 | 410.0 | 11 | 495.0 | 21 | 543.0 |
| 2 | 429.0 | 12 | 496.0 | 22 | 552.0 |
| 3 | 431.0 | 13 | 497.0 | 23 | 553.0 |
| 4 | 434.0 | 14 | 504.0 | 24 | 553.0 |
| 5 | 435.0 | 15 | 510.0 | 25 | 554.0 |
| 6 | 445.0 | 16 | 516.0 | 26 | 568.0 |
| 7 | 452.0 | 17 | 518.0 | 27 | 572.0 |
| 8 | 472.0 | 18 | 524.0 | 28 | 585.0 |
| 9 | 474.0 | 19 | 527.0 | 29 | 588.0 |
| 10 | 477.0 | 20 | 532.0 | 30 | 614.0 |
使用PosWeibull軟件計算，估計出上述強度數據的威布爾分布參數的α=10.74，β=532.65MPa。
度試驗數據.png)
將α、β參數以及尺寸參數代入到斷裂源位于表面的材料強度參數轉換公式，即可算出上述拉伸試驗樣品的失效強度為`811.47MPa*(m^2)^(1/10.74)`。需要注意的是，這里的單位為(m^2)^1/a。如果按照GB/T 40005-2021精細陶瓷強度數據的韋布爾統計分析方法，計算單位為^2/a,需要進行相應的轉換處理。
